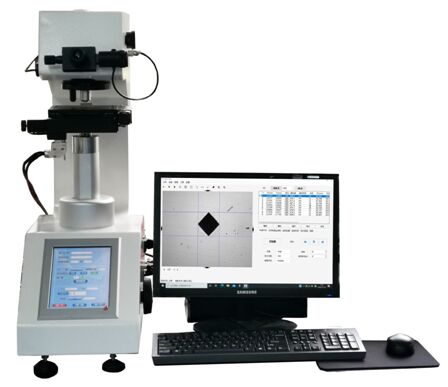

Automatische Micro-Vickers Hardheidstester
De HVS-1MDT-axy Automatische Microscopische Vickers Hardheidstester bestaat uit twee delen:
- HV-1MDT automatische roterende toren touchscreen microhardheidstester
- HVS - AXY Vickers hardheid automatisch meet- en regelsysteem
I. HV-1MDT automatische roterende toren touchscreen microhardheidstester
Productintroductie
De HV-1MDT automatische digitale microhardheidstester met roterende toren maakt gebruik van een optisch kruisgeleider-hefmechanisme, de krachtwaarde is nauwkeurig, het beeld is helder, het is een ideale high-end microhardheidstester.
De belangrijkste kenmerken
1. 8-inch touchscreen interface, eenvoudig te bedienen;
2. Tijdens de test schakelen de drukker en de objectieflens automatisch tussen elkaar, en de automatische positionering van het testpunt is nauwkeurig;
3. Het hefmechanisme met optische kruisgeleider wordt gebruikt om de geleidingsnauwkeurigheid te garanderen; Tandheugel en rondsel tweefasige krachtoverbrenging, kan snelle en stabiele krachtoverbrenging realiseren;
4. LED-lichtbron, lange levensduur, geen noodzaak om de lamp te vervangen;
5. Kan worden uitgerust met een ingebouwde camera, het beeld is duidelijker.
6 kan worden gekalibreerd volgens de standaard hardheidsblok of lengteschaal, volgens de hoge, middelste en lage hardheidswaarde automatisch voor hardheidscorrectie, hardheidswaarde is nauwkeuriger.
7. Alle testparameters en resultaten worden opgeslagen op een USB-flashdisk in Excel-formaat, wat handig is voor gegevensverwerking en testrapportuitvoer;
8. Verschillende hardheidswaarden worden onderling geconverteerd;
9. Testinstellingen worden beschermd door een wachtwoord;
10. Er zijn minimaal 3 talen beschikbaar, zoals Chinees en Engels;
11. Met RS-232-interface kan deze worden aangesloten op een computer (optioneel);
12. Optionele maximale testkracht 2kg.
Technische parameters
| Model |
HV-1MDT |
| Testkracht |
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N) |
| Voldoet aan de norm |
GB/T4340.2,ASTM E92 |
| Meetresolutie |
0.01µm |
| Gegevensweergave uitvoer |
8 "touchscreen weergave uitlezing, kan 20 soorten testresultaten opslaan, uitgerust met U-schijf, optionele ingebouwde printer en RS-232-interface |
| Conversieschaal |
Rockwell, Brinell |
| Hardheidstestbereik |
8~2900HV |
| Testkracht toepassingsmethode |
Automatisch (laden, vasthouden, lossen) |
| Vergroting |
400X(test),100X(Testen en observeren) |
| Laadduur van testkracht |
1-99s |
| Maximale toelaatbare monsterhoogte |
100mm |
| Afstand tussen kop en wand |
130mm |
| X-Y Testtafel |
Afmetingen:100*100mm Maximale beweging:25*25mm |
| Afmetingen |
540*260*650mm |
| Gewicht |
Ongeveer 50Kg |
| Voeding |
AC220V+5%,50-60Hz |
II. HVS - AXY Vickers hardheid automatisch meet- en regelsysteem
HVS- AXY Vickers Hardheid Meet- en Regelsysteem is een computergestuurd automatisch meet- en regelsysteem dat onafhankelijk door het bedrijf is ontwikkeld. Het is naadloos verbonden met verschillende soorten Vickers Hardheidstesters (inclusief micro-Vickers), waardoor een perfecte set van automatisch hardheidsmeetsysteem wordt gevormd.
De automatische hardheidsmeting wordt voornamelijk gebruikt voor het meten van de Vickers-hardheid van verschillende metalen en sommige niet-metalen materialen. Het kan de hardheid van allerlei metalen onderdelen en onderdelen na warmtebehandeling meten. Tegelijkertijd is het geschikt voor de bepaling van de diepte van de effectieve hardeningslaag, de coatinglaag en de warmtebeïnvloede positie van de lasdelen. Het kan ook worden gebruikt om de interne metallografische structuur van verschillende metalen onderdelen te observeren en beelden te verzamelen, weer te geven en af te drukken.
Het systeem is bijzonder geschikt voor het meten van de oppervlaktehardheid van warmtebehandelde werkstukken, de distributiecurve van de hardheidsgradiënt en de diepte van de effectieve hardeningslaag.
Technische parameters
1. De camera heeft een ingebouwde 5 megapixels, en het beeld is helder.
2. computer, besturingssysteem: Windows 10
3. Automatisch X-Y laadplatform met hoge precisie
| Aandrijfmotor |
Stappenmotor |
| Stuurprogramma controle |
De bewegingssnelheid op de X-Y-as kan flexibel worden gewijzigd via software. |
| Afmetingen |
110 × 110mm |
| Maximale bewegingsafstand |
50 × 50mm in de richting van de X-Y-as |
| Minimale bewegingsafstand |
1mm |
| Bewegingssnelheid |
1-10mm/sec, instelbaar |
| Herhalingsnauwkeurigheid van de verplaatsing |
1um-3um Binnen |
| Instelling van het bewegingspatroon van het platform |
U kunt op elk punt in de interface klikken om automatisch het punt te selecteren, u kunt de startpositie van de rechte lijn en de locatie van de willekeurige beweging instellen, via de muisklik op de automatische X-Y-verplaatsingsplatformdrager voor 8 richtingen willekeurige bewegingscontrole, snelheid kan worden aangepast, kan automatisch resetten, kan willekeurig de coördinaat nul resetten |
4. Meet- en regelsoftware
