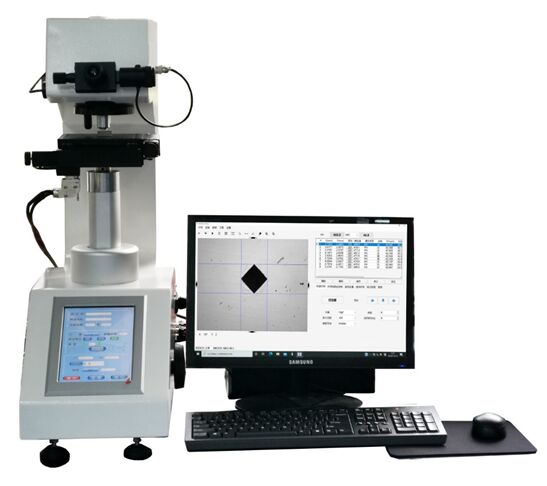

HVS-1MDT-AXY Automatische Roterende Toren Touchscreen Microscopische Vickers Hardheidstester
De HVS-1MDT-axy Automatische Microscopische Vickers Hardheidstester bestaat uit twee delen:
l HV-1MDT automatische roterende toren touchscreen micro hardheidstester
l HVS - AXY Vickers hardheid automatisch meet- en regelsysteem

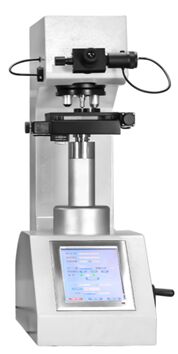

一,HV-1MDT automatische roterende toren touchscreen micro hardheidstester
Productintroductie
De HV-1MDT automatische revolver digitale micro hardheidstester maakt gebruik van een optisch kruisgeleider hefmechanisme, de krachtwaarde is nauwkeurig, het beeld is duidelijk, het is een ideale high-end micro hardheidstester.
De belangrijkste kenmerken
1. 8-inch touchscreen interface, eenvoudig te bedienen;
2. Tijdens de test schakelen de drukker en de objectief lens automatisch tussen elkaar, en de automatische positionering van het testpunt is nauwkeurig;
3. Het hefmechanisme met optische kruisgeleider wordt gebruikt om de geleidingsnauwkeurigheid te garanderen; Tandheugel en rondsel tweefasige krachtoverbrenging, kan snelle en stabiele krachtoverbrenging realiseren;
4. LED-lichtbron, lange levensduur, geen noodzaak om de lamp te vervangen;
5. Kan worden uitgerust met een ingebouwde camera, het beeld is duidelijker.
6 kan worden gekalibreerd volgens de standaard hardheidblok of lengteschaal, volgens de hoge, midden en lage hardheidswaarde automatisch voor hardheidscorrectie, hardheidswaarde is nauwkeuriger.
7. Alle testparameters en resultaten worden opgeslagen op een USB-flashdisk in Excel-formaat, wat handig is voor gegevensverwerking en testrapportuitvoer;
8. Verschillende hardheidswaarden worden onderling geconverteerd;
9. Testinstellingen worden beschermd door een wachtwoord;
10. Er zijn ten minste 3 talen beschikbaar, zoals Chinees en Engels;
11. Met RS-232 interface, kan worden aangesloten op een computer (optioneel);
12. Optionele maximale testkracht 2kg.
Technische parameters
|
Model
|
HV-1MDT
|
|
Testkracht
|
10gf (0.098N),25gf (0.245N),50gf (0.49N),100gf (0.98N), 200gf (1.96N),300gf (2.94N),500gf(4.9N),1Kgf (9.8N)
|
|
Voldoet aan de norm
|
GB/T4340.2,ASTM E92
|
|
Meetresolutie
|
0.01µm
|
|
Gegevensweergave uitvoer
|
8 "touchscreen display uitlezing, kan 20 soorten testresultaten opslaan, uitgerust met U-schijf, optionele ingebouwde printer en RS-232 interface
|
|
Conversieschaal
|
Rockwell, Brinell
|
|
Hardheidstestbereik
|
8~2900HV
|
|
Testkracht toepassingsmethode
|
Automatisch (laden, vasthouden, lossen)
|
|
Vergroting
|
400X(test),100X(Testen en observeren)
|
|
Laadduur van de testkracht
|
1-99s
|
|
Maximale toelaatbare monsterhoogte
|
100mm
|
|
Afstand tussen kop en wand
|
130mm
|
|
X-Y Testtafel
|
Afmetingen:100*100mm Maximale beweging:25*25mm
|
|
Afmetingen
|
540*260*650mm
|
|
Gewicht
|
Ongeveer 50Kg
|
|
Voeding
|
AC220V+5%,50-60Hz
|
二,HVS - AXY Vickers hardheid automatisch meet- en regelsysteem
Het HVS- AXY Vickers Hardheid Meet- en Regelsysteem is een computergestuurd automatisch meet- en regelsysteem dat onafhankelijk door het bedrijf is ontwikkeld. Het is naadloos verbonden met verschillende soorten Vickers Hardheidstesters (inclusief micro-Vickers), en vormt een perfecte set van automatisch hardheidsmeetsysteem.
De automatische hardheidsmeting wordt voornamelijk gebruikt voor het meten van de Vickers hardheid van verschillende metalen en sommige niet-metalen materialen. Het kan de hardheid meten van allerlei metalen onderdelen en onderdelen na warmtebehandeling. Tegelijkertijd is het geschikt voor de bepaling van de diepte van de effectieve hardingslaag, de coatinglaag en de warmte-beïnvloede positie van de lasdelen. Het kan ook worden gebruikt om de interne metallografische structuur van verschillende metalen onderdelen te observeren en beelden te verzamelen, weer te geven en af te drukken.
Het systeem is bijzonder geschikt voor het meten van de oppervlaktehardheid van warmtebehandelde werkstukken, de distributiecurve van de hardheidsgradiënt en de diepte van de effectieve hardingslaag.
Technische parameters
1. De camera heeft een ingebouwde 5 megapixel, en het beeld is duidelijk.
2. besturingssysteem: Windows 10
3. Hoge precisie automatisch X-Y laadplatform
|
Aandrijfmotor
|
Stappenmotor
|
|
Stuurprogramma controle
|
De bewegingssnelheid op de X-Y-as kan flexibel worden gewijzigd via software.
|
|
Afmetingen
|
110 × 110mm
|
|
Maximale bewegingsafstand
|
50 × 50mm in de richting van de X-Y-as
|
|
Minimale bewegingsafstand
|
1mm
|
|
Bewegingssnelheid
|
1-10mm/sec,Instelbaar
|
|
Herhalingsnauwkeurigheid van de verplaatsing
|
1um-3um Binnen
|
|
Instelling van het bewegingspatroon van het platform
|
U kunt op elk punt in de interface klikken om automatisch een punt te selecteren, u kunt de startpositie van de rechte lijn en de locatie van de willekeurige beweging instellen, via de muisklik op het automatische X-Y-verplaatsingsplatformdragerpodium voor 8 richtingen willekeurige bewegingscontrole, snelheid kan worden aangepast, kan automatisch resetten, kan willekeurig resetten coördinaat nul
|
4. Meet- en regelsoftware
|
Systeemomschrijving
|
Automatisch voltooien van continue druk, belasting vasthouden, uitlezen, gegevensregistratie, door een meetmethode te kiezen worden alle metingen snel automatisch voltooid;
Selecteer rechte lijnen, zigzaglijnen, cirkels, bogen, willekeurige punten, matrices en zelflerende modi volgens verschillende behoeften; Gegevensverwerkingssoftware wordt gebruikt om de leesbaarheid van niet-duidelijke inkepingen op niet-gladde oppervlakken te verbeteren;
De diepte van de geharde laag gevormd na continue meting van het monster kan in tabelvorm worden weergegeven.
Kan gemakkelijk allerlei meetgegevens, hardheidswaartabel, geharde laagdiepte, maximum, gemiddelde, minimumwaarde uitvoeren.
|
|
Hardheidstester controle
|
De hardheidstester kan automatisch worden bestuurd: automatische revolver (objectief lens, indenter, objectief lens automatische schakelaar), automatische belasting, automatische meetcontrole
U kunt de helderheid van de lichtbron van de micro hardheidstester instellen
Selecteer het controleobject voor conversie en reflecteer in de software-interface om parameterwijzigingen te berekenen
Selecteer of start de besturing van de durometer indenters om automatisch in de belastingspositie te komen, te laden, vast te houden, te lossen en automatisch terug te keren naar de meetobjectpositie
De door de durometer ingestelde belasting kan automatisch worden weergegeven in de software-interface
|
|
Controleer het bewegingspatroon van het objectplatform (Patten)
|
Het softwaresysteem kan het automatische laadplatform besturen voor programmering en beweging, wat kan zijn:
1) Meetmodus (Willekeurig A)
Gebruik deze modus om een optioneel punt te onderdrukken en uit te lezen.
2) Meetmodus (Willekeurig B)
Meet en lees elk punt uit. Draait de geselecteerde coördinaatpositie onder elke hoek.
3) Dwars (X-as richting) druk en uitlezing
4) Langs (Y-as richting) druk en uitlezing
5) Meetmodus (Lijninstelling A)
Gebruik deze modus om de oppervlakte in een hoekige richting te drukken en uit te lezen (zigzagbeweging, d.w.z. de meting van de diepte van de geharde laag van de gebroken lijn beweging).
6) Meetmodus (Lijninstelling B)
Gebruik deze modus voor regelmatige intervallen van druk en uitlezing.
7) Mobiele programmeermethoden zoals traject coördinaatbeweging
De bovenstaande 8 lijnen kunnen tegelijkertijd worden ingesteld, elke lijn kan 999 posities instellen
|
|
Meetmethode
|
Automatische modus: automatische belasting + automatische meting + automatische weergave van meetresultaten
Optionele handmatige modus meting
|
|
Beeldacquisitie/herkenningsmethode
|
Gebruik hoogwaardige en hoge resolutie camera's met een resolutie van 12 miljoen en grote originele beeldacquisitie; Een verscheidenheid aan beeldcompressiemethoden is handig in gebruik (gebruikte beelden en meetresultaten voor opslagformaat, beeldopslagformaat BMP, JPG en andere gangbare bestandsformaten).
Automatisch Vickers inkeping meetsysteem maakt gebruik van pixelherkenningstechnologie, en analyseert de inkeping afbeelding door speciale Vickers hardheid inkeping analyse software, en de analyse software maakt gebruik van digitale beeldverwerkingstechnologie randsegmentatie algoritme om de experimentele inkeping rand te extraheren, en dan is de methode om de micro hardheid inkeping rand te extraheren het analyseren van het bemonsteringssignaal van de test inkeping met de wavelet multi-resolutie theorie, en het aanpassen van de inkeping rand lijn met de kleinste kwadraten methode, het kan snel en nauwkeurig extraheren en automatisch berekenen van de Vickers hardheidswaarde uit het inkeping gebied van de Vickers hardheidstest van de microstructuur, en de leesbaarheid van de niet-duidelijke inkeping op het niet-gladde oppervlak verbeteren.
|
|
Automatische meettijd
|
Ongeveer 0.3sec/1 Inkeping
|
|
Meet herhalende inkepingen
|
±1.0% (700HV/500gf)
|
|
De minimale inkeping kan worden gemeten
|
Ongeveer 5mm (automatische meting)
|
|
Minimale meeteenheid
|
0.01mm
|
|
Taal
|
Engels
|
|
Gegevensuitvoerformaat/
Bewerkingsfunctie
|
Inspectierapport kan worden aangepast aan de eisen van de gebruiker;
Via gegevensverwerkingssoftware kan de diepte van de geharde laag gevormd na continue meting van het monster in tabelvorm worden weergegeven.
Kan gemakkelijk een verscheidenheid aan meetgegevens, hardheidswaartabel, geharde laagdiepte, maximum, gemiddelde, minimum, weergave en uitvoer van kleurenbeelden met hardheidswaarde uitvoeren;
Hardheidswaarde, hardheidstabel, geharde laagdiepte grafiek, beeldinvoeging en andere gegevens kunnen flexibel worden bewerkt en afgedrukt in "WORD" (optioneel "EXCEL") testrapport met wiskundige statistieken en geharde laagdiepte curve en opgeslagen (WORD-formaat) (optioneel "EXCEL"), kan ook de waargenomen monster topografie afdrukken en opslaan. De microstructuur van de inkeping en achtergrond werd direct weergegeven, en metallografische analyse werd uitgevoerd onder verschillende vergrotingslenzen.
|
