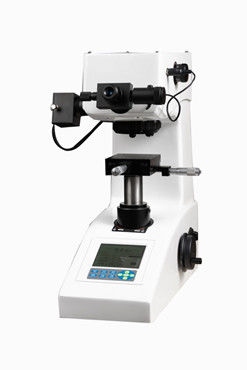

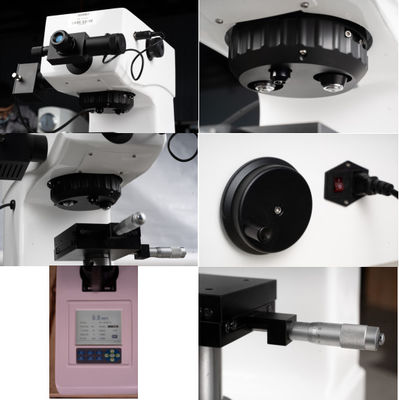

Volledig Automatische Toren Digitale Display Touchscreen Vickers Hardheidstester HVS-100MDX-AXY
De HVS-100MDX-AXY volledig automatische micro Vickers hardheidstester bestaat uit twee delen:
l THV-100MDX Automatische Toren Digitale Display Touchscreen Vickers Hardheidstester
l HVS—AXY Vickers automatisch meetsysteem en regelsysteem voor hardheid
HV-100MDX Automatische Toren Digitale Display Touchscreen Vickers Hardheidstester
Ⅰ,Productintroductie:
De HV-100MDXautomatische toren digitale touchscreen Vickers hardheidstester is een:
1. 10 niveaus testkracht, maximale kracht 100 kg
2. Automatische Baksteen Toren
3. Automatische numerieke weergave van hardheidswaarde
4. 8-inch touchscreen interface, eenvoudig te bedienen
Ⅱ,Belangrijkste Kenmerken
1. 10 niveaus testkracht, voldoet aan alle testkrachten binnen de norm
2. 8-inch touchscreen interface, eenvoudig voor gebruikers om te bedienen;
3. De roterende toren is uitgerust met twee objectieven met verschillende vergrotingen, 10X en 20X, die kunnen worden gebruikt om een breed scala aan monstercontouren te scannen bij lage vergroting indien nodig.
4. Zowel objectieven met 10X als 20X vergroting zijn beschikbaar voor meting, en 40X is optioneel.
5. Tijdens de test schakelen de drukker en het objectief automatisch met elkaar, en het testpunt wordt automatisch nauwkeurig gepositioneerd;
6. Het kan worden gekalibreerd volgens standaard hardheidsblokken of lengteschalen, en hardheidscorrectie kan automatisch worden uitgevoerd volgens hoge, gemiddelde en lage hardheidswaarden, waardoor de hardheidswaarde nauwkeuriger wordt.
7. Conversie tussen verschillende hardheidswaarden;
8. Alle testparameters en testresultaten worden opgeslagen op een USB-stick in Excel-formaat om gegevensverwerking en testrapportuitvoer te vergemakkelijken;
9. Testinstellingen zijn wachtwoordbeveiligd;
10. De lichtbron gebruikt een LED-lamp, die een lange levensduur heeft en de lamp niet hoeft te vervangen;
11. Ingebouwde camera, duidelijkere beelden;
12. Meerdere talen, waaronder Chinees en Engels, zijn beschikbaar om te selecteren ;
Ⅲ,Technische parameters:
|
model
|
HV-100MDX
|
|
Testkracht
|
2.0 Kgf (19.6N), 3.0 Kgf (29.4N), 5.0 Kgf (49.0N), 10.0 Kgf (98.0N), 20.0 Kgf (196N), 30.0 Kgf (294N), 50.0 Kgf (490N) ,60.0 Kgf (588N),80.0 Kgf (784N),100.0 Kgf (980N)(Krachtwaarde kan worden aangepast)
|
|
Implementatiestandaarden
|
GBT4340.1, GBT4340.2, ASTM_E92
|
|
Conversie van hardheidswaarde
|
Volgens GB1172-99 en ASTM-normen
|
|
Nauwkeurigheid voldoet aan
|
JJG260-91, JIS B 7725, JIS B 7734, GB/T3430.2-99
ASTM E-384, ISO 6507-2, ISO4546
|
|
Laadmethode
|
Automatisch laden/vasthouden/ontladen
|
|
Roterend torenmechanisme
|
Automatisch, handmatig
Objectief - indenter - objectief automatische schakeling en rotatie
De automatische toren biedt een snelle en eenvoudige bedieningssequentie zonder handmatige torenrotatie, waardoor automatische schakeling van het objectief en de indenter mogelijk is. Het centrum van het objectief en het centrum van de indenter zijn nauwkeurig uitgelijnd binnen 1 micron, wat zorgt voor een nauwkeurige positionering van het monster tijdens het indenteren. De positie van het centrum van het objectief is instelbaar.
|
|
Minimale testeenheid
|
0.01μm
|
|
Gegevensuitvoer
|
LCD-display uitlezing, direct opslaan op USB in EXCEL-formaat
|
|
Conversieschaal
|
HRA, HRB, HRC, HRD, HRF, HV, HK, HBW, HR15N, HR30N, HR45N, HR15T, HR30T, HR45T
|
|
Testbereik hardheid
|
8~2900HV
|
|
Methode voor het toepassen van testkracht
|
Automatisch (laden, vasthouden, ontladen)
|
|
Meetoculair
|
Elektronisch 10x
|
|
objectief
|
10X, 20X
|
|
Totale vergroting
|
100X, 200X
|
|
Houdtijd testkracht
|
1~99s
|
|
Maximale toegestane monsterhoogte
|
160mm
|
|
Afstand van het centrum van de indenter tot de buitenwand
|
160mm
|
|
afmetingen
|
580*190*700mm
|
|
gewicht
|
Ongeveer 55Kg
|
|
voeding
|
AC220V + 5%, 50-60Hz
|
Ⅳ,Standaard accessoires:
|
naam
|
hoeveelheid
|
naam
|
hoeveelheid
|
|
Micrometeroculair
|
1
|
Vlakke testbank
|
1
|
|
Vickers hardheidstestblok
|
2 stuks
|
Reservezekering (2A)
|
2 stuks
|
|
netsnoer
|
1 stuk
|
stofzak
|
1
|
|
USB-stick
|
1
|
stylus
|
1
|
|
Inbussleutel (2,5 mm)
|
1
|
Nivelleerpoten
|
4
|
|
Productcertificaat, garantiekaart
|
1 set
|
handleiding
|
1 set
|
HVS—AXY Vickers automatisch meetsysteem en regelsysteem voor hardheid
Het HVS-AXY Vickers automatisch meetsysteem en regelsysteem voor hardheid is een computersysteem dat onafhankelijk is ontwikkeld door Naibo (Software Registratiecertificaatnr.: 2016SR176822). Het verbindt naadloos met verschillende modellen Vickers (inclusief Micro Vickers) Vickers hardheidstesters om een perfect automatisch meetsysteem voor hardheidstesters te vormen.
Dit automatische hardheidsmeetsysteem wordt voornamelijk gebruikt voor Vickers hardheidstesten van verschillende metalen en sommige niet-metalen materialen. Het kan de hardheid van verschillende metalen onderdelen en onderdelen na thermische nabehandeling meten. Het is ook geschikt voor het meten van de effectieve geharde laagdiepte, warmtebeïnvloede zones van coatings en lassen. Het kan ook worden gebruikt om de interne metallografische structuur van verschillende metalen onderdelen te observeren en beelden vast te leggen, weer te geven en af te drukken.
Het systeem is bijzonder geschikt voor het meten van de oppervlaktehardheid, de hardheidsgradiëntverdelingscurve en de effectieve geharde laagdiepte van warmtebehandelde werkstukken.
Ⅰ, Technische Parameters
1. De camera is ingebouwd met 5 miljoen pixels en het beeld is helder .
2. Computer besturingssysteem: Windows 10
3. Hoge-precisie automatische XY-tafel
|
aandrijfmotor
|
stappenmotor
|
|
Aandrijfbesturing
|
De bewegingssnelheid op de XY-as kan flexibel worden gewijzigd via software
|
|
afmetingen
|
110 × 110 mm
|
|
Maximale bewegingsafstand
|
50 × 50 mm in XY-richting
|
|
Minimale bewegingsafstand
|
1 mm
|
|
Bewegingssnelheid
|
1-10 mm/sec, instelbaar
|
|
Verplaatsingsherhaalbaarheid
|
Binnen 1um-3um
|
|
Instelling van de bewegingsmodus van de tafel
|
U kunt automatisch punten selecteren door op een willekeurig punt in de interface te klikken met de muis, de startpositie van de rechte lijn en de willekeurige bewegingspositie in te stellen, en de beweging van de automatische XY-translatie-tafel in 8 richtingen te besturen door op de muis te klikken. U kunt de snelheid aanpassen, automatisch resetten en de coördinaten naar wens wissen.
|
4. Meet- en besturingssoftware
|
Systeemomschrijving
|
Het kan panoramisch scannen en randscannen uitvoeren. Het kan automatisch continue indrukking, belasting vasthouden, uitlezen en gegevensregistratie voltooien. Door een meetmethode te selecteren, worden alle metingen automatisch en snel voltooid.
Kies uit rechte lijnen, zigzaglijnen, cirkels, bogen, willekeurige punten, matrices en zelflerende modi volgens uw behoeften; verbeter de leesbaarheid van onduidelijke indrukken op niet-gladde oppervlakken door middel van dataverwerkingssoftware;
De diepte van de geharde laag die wordt gevormd na continue meting van het monster kan in tabelvorm worden weergegeven;
Het kan gemakkelijk verschillende meetgegevens, hardheidswaarde tabel, geharde laagdiepte, maximumwaarde, gemiddelde waarde en minimumwaarde uitvoeren.
|
|
Besturing van de hardheidstester
|
Automatische besturing van de hardheidstester: automatische toren (objectief, indenter, automatische schakeling van objectief), automatisch laden, automatische meetbesturing
De helderheid van de lichtbron van de microhardheidstester kan worden ingesteld
Selecteer om de conversie van het objectief te besturen en de berekeningsparameterwijzigingen in de software-interface weer te geven
Selecteer of start om de indenter van de hardheidstester te besturen om automatisch naar de laadpositie te gaan, te laden, vast te houden, te ontladen en automatisch terug te keren naar de meetlenspositie
De door de hardheidstester ingestelde belasting kan automatisch worden weergegeven op de software-interface
|
|
Besturing van de beweging van de tafel (Patten)
|
Het softwaresysteem kan de automatische tafel besturen om geprogrammeerde bewegingen uit te voeren, en kan uitvoeren:
1) Meetmodus (Willekeurig A)
Gebruik deze modus om een willekeurig punt te indrukken en uit te lezen.
2) Meetmodus (Willekeurig B)
Meet en lees een willekeurig punt uit. Roteer de geselecteerde coördinaatpositie met een willekeurige hoek.
3) Horizontale (X-as) indrukking en uitlezing uitvoeren
4) Longitudinale (Y-as richting) indrukking en uitlezing
5) Meetmodus (Lijninstelling A)
Gebruik deze modus om de oppervlakte te indrukken en uit te lezen in een richting die schuin staat (Z-vormige beweging, d.w.z. gebroken lijn beweging voor geharde laagdiepte meting).
6) Meetmodus (Lijninstelling B)
Gebruik deze modus om met vaste intervallen in te drukken en uit te lezen.
7) Volg coördinatenbeweging en andere programmeermethoden voor beweging
Het bovenstaande kan 8 rechte lijnen tegelijk instellen, en elke rechte lijn kan 999 posities instellen
|
|
Meetmethode
|
Automatische modus: automatisch laden + automatische meting + automatische weergave van meetresultaten
Optionele handmatige modus meting
|
|
Beeldacquisitie / herkenningsmethoden
|
Gebruikt een hoogwaardige camera met hoge resolutie van 5 miljoen pixels en grote originele beeldacquisitie; meerdere beeldcompressiemethoden zijn handig in gebruik (het beeld en de meetresultaten worden opgeslagen in gangbare bestandsformaten zoals BMP en JPG).
Het automatische Vickers indenter meetsysteem gebruikt pixelherkenningstechnologie om het indenteringsbeeld te analyseren via speciale Vickers hardheid indenter analyse software. De analyse software gebruikt digitale beeldverwerkingstechnologie en randsegmentatie algoritme om de test indenter rand te extraheren, en gebruikt vervolgens wavelet multi-resolutie theorie om het bemonsteringssignaal van de test indenter te analyseren. De kleinste kwadraten methode wordt gebruikt om de indenter rand rechte lijn te fitten om de microhardheid indenter rand te extraheren. Deze methode kan snel en nauwkeurig het indenteringsgebied van de microstructuur Vickers hardheidstest extraheren en automatisch de Vickers hardheidswaarde berekenen, waardoor de leesbaarheid van onduidelijke indrukken op niet-gladde oppervlakken wordt verbeterd.
|
|
Automatische meettijd
|
Ongeveer 0,3 sec/1 indrukking
|
|
Meetherhaalbaarheid
|
±1,0% (700HV/500gf)
|
|
Minimaal meetbare indrukking
|
Ongeveer 5 mm (automatische meting)
|
|
Kleinste meeteenheid
|
0,01 mm
|
|
taal
|
Engels
|
|
Gegevensuitvoerformaat/
Bewerkingsfuncties
|
Inspectierapporten kunnen worden aangepast aan de eisen van de gebruiker;
Via dataverwerkingssoftware kunnen de dieptewaarden van de geharde laag die wordt gevormd na continue meting van het monster in tabelvorm worden weergegeven;
Het kan gemakkelijk verschillende meetgegevens, hardheidswaarde tabel, geharde laagdiepte, maximumwaarde, gemiddelde waarde, minimumwaarde uitvoeren, en kleurenbeelden met hardheidswaarden weergeven en uitvoeren;
Hardheidswaarden, hardheidstabellen, grafieken van geharde laagdiepte en afbeeldingen met ingevoegde gegevens kunnen flexibel worden bewerkt en afgedrukt in WORD (EXCEL optioneel) om testrapporten te produceren met wiskundige statistieken en grafieken van geharde laagdiepte (WORD-formaat) (EXCEL optioneel). Geobserveerde monster topografie kan ook worden afgedrukt en opgeslagen, direct de microstructuur van de indrukking en achtergrond weergevend. Metallografische analyse en observatie kunnen ook worden uitgevoerd onder objectieven met verschillende vergrotingen.
|
Ⅱ, Leveringsomvang:
|
|
HVS—AXY Vickers automatisch meetsysteem en regelsysteem voor hardheid
|
1 set t
|
|
1
|
Automatische tafel en aandrijfkast (150 × 150 mm, X, Y-reis 50 mm)
|
1 stuk.
|
|
2
|
Merk Computer
|
1 stuk.
|
|
3
|
Industriële digitale camera 1,3 megapixel
|
1 stuk.
|
|
4
|
Optische adapter en C-mount
|
1 stuk.
|
|
5
|
USB-stick (met HVS-AXY software)
|
1 stuk
|
Ⅲ, After-sales service
1. Levertijd
Levering vindt plaats binnen 10 werkdagen na ondertekening en inwerkingtreding van het contract.
2. Technische gegevens
1) Voorzie de koper van de fabrieksgarantie en volledige willekeurige technische informatie samen met het instrument;
2) Voorzie de koper van een Chinese versie van de handleiding samen met het instrument, inclusief de installatie-, bedienings-, onderhouds-, gebruiks- en reparatiehandleiding van het instrument;
3) Speciale software met onafhankelijke intellectuele eigendomsrechten en een back-up-cd worden willekeurig geleverd, en gebruikers genieten het levenslange gebruiksrecht van de software.
3. Installatie, inbedrijfstelling, acceptatie en training
1) Verantwoordelijk voor gratis installatie en debugging van de apparatuur na aankomst;
2) Op de locatie van de gebruiker inspecteren en accepteren beide partijen het uiterlijk, de werking en de nauwkeurigheid van de apparatuur volgens de relevante nationale normen, technische overeenkomsten, configuratielijsten, producttechnische parameters en fabrieksindicatoren;
3) Na de definitieve acceptatie van de apparatuur is de leverancier verantwoordelijk voor het geven van gratis training ter plaatse over het gebruik, onderhoud en reparatieprocedures van de apparatuur aan de operationele technici van de gebruiker gedurende een periode van 2 werkdagen (om ervoor te zorgen dat de technici van de gebruiker zelfstandig kunnen opereren en basis onderhoud aan de apparatuur kunnen uitvoeren).
4. Garantie en reparatie
1) De productkwaliteitsgarantieperiode is 12 maanden;
2) Na de definitieve acceptatie van de apparatuur worden onderdelen en diensten gratis verstrekt tijdens de garantieperiode en wordt gegarandeerd dat deze tijdig en effectief zijn; (Na voltooiing van de acceptatie wordt de garantieperiode berekend vanaf de datum van acceptatiehandtekening door beide partijen)
3) Na het verstrijken van de garantieperiode van de apparatuur kunnen we nog steeds technische ondersteuning en voorkeurslevering van reserveonderdelen bieden. Reparatiefacturen buiten de garantieperiode worden door beide partijen onderhandeld.
5. Verplichting tot after-sales service
1) We hebben vaste onderhoudsservicecentra en professioneel onderhoudspersoneel in China om levenslange onderhoudsdiensten te verlenen;
2) Wanneer apparatuur defect raakt, moet de leverancier binnen 8 uur na ontvangst van de informatie van de gebruiker reageren, binnen 48 uur ter plaatse zijn, het probleem oplossen en de apparatuur binnen 3 werkdagen in gebruik nemen. Als de apparatuur voor reparatie naar de fabriek moet worden teruggestuurd, garandeert de leverancier vergelijkbare apparatuur voor tijdelijk gebruik te verstrekken om ervoor te zorgen dat de tests en inspecties van de gebruiker normaal kunnen doorgaan.
3) Garantie om de gebruiker minstens één keer te bezoeken tijdens de garantieperiode;
4) Gratis technische ondersteuning bieden aan gebruikers volgens hun vereisten.
