Magnaflux Pie-veldindicator

Magnaflux Pie Field Indicator

Overzicht

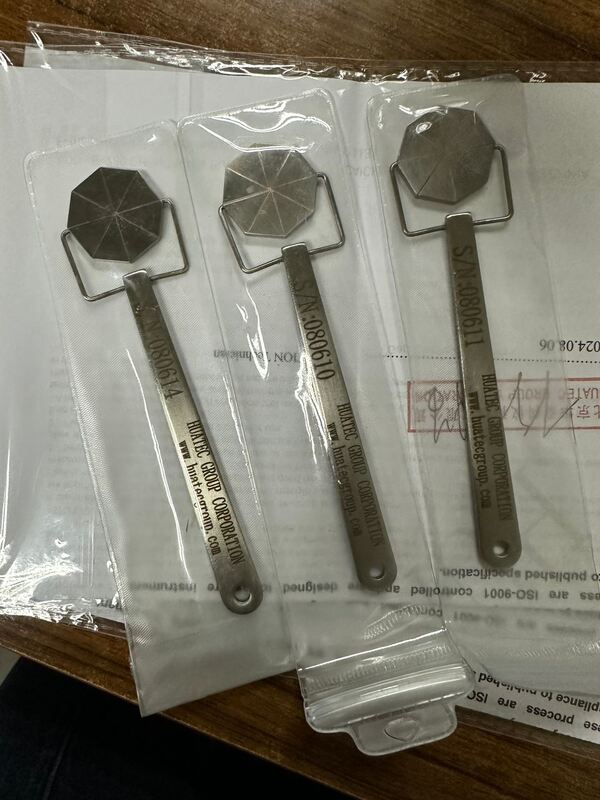

De Pie Gauge is een hulpmiddel voor het snel verifiëren van de richting van magnetische flux op een oppervlak. Het is gemaakt van acht ferromagnetische segmenten, aan elkaar gesoldeerd tot één geheel, wat een stervormig patroon van niet-ferromagnetische discontinuïteiten oplevert. De acht lineaire discontinuïteiten geven indicaties in alle richtingen. De Pie Gauge, die doorgaans wordt gebruikt met droge poeders voor jukinspectie, kan onder elke hoek worden gehouden en zal indicaties genereren die loodrecht op de richting van de magnetische flux staan. Niet-ferromagnetisch handvat met draaipunt.

Instructies

Plaats de pie gauge zo plat mogelijk op het testoppervlak met de zichtbare taartsecties naar beneden gericht. Magnetiseer het oppervlak en breng magnetische deeltjes aan. Indicaties zullen zich vormen langs lijnen die de richting van de magnetische flux kruisen. Indicaties loodrecht op de magnetische flux zullen sterker en beter gedefinieerd zijn dan indicaties onder een hoek. Er zullen geen indicaties ontstaan parallel aan (in lijn met) de magnetische flux. Opmerking: de pie gauge geeft niet de sterkte van het magnetische veld aan.
