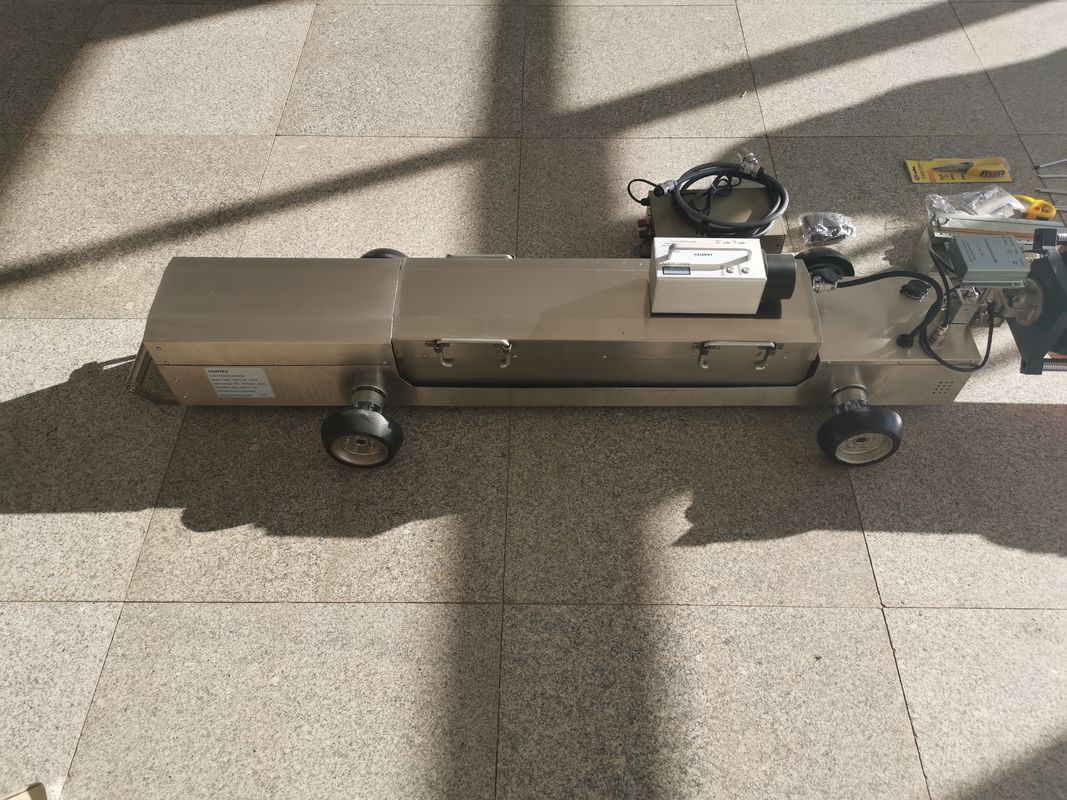

HUATEC-röntgenbuiscrawler HXPC-100B1
Hoofdddetektiebehoeften
·Bij de inspectie van de omtrek van de pijpleiding: bij de omtrek van de pijpleiding wordt 100% panorama blootstelling verricht aan de omtrek van de pijpleiding om defecten te detecteren zoals porositeit, insluiting van slakken, gebrek aan penetratie,scheurenDit type detectie maakt doorgaans gebruik van een 360 ° x 30 ° röntgenstraal om een cirkelvormige lasbeeldvorming te garanderen.
·Corrosion en wanddikte detectie van de pijpleiding: het kan de corrosie, erosie en wanddikteverlies van de binnenwand van de pijpleiding identificeren,inclusief corrosie onder de isolatielaag (CUI) van de pijpleiding met isolatielaag, en vereist meestal geen afsluiting of verwijdering van de isolatielaag.
·Interne structurele afwijkingen: blokkades, afzettingen, vervorming of andere mechanische schade in de pijpleiding.
Parameters
|
Crawler-model
|
HXPC-100B1X
|
|
Toepasselijke buisinterne diameter
|
Φ400-1100 mm
|
|
Optimale klimhoek van de schoonmaakpijp
|
12°
|
|
controlemethode
|
Magnetische positionering
|
|
uitgangsspanning
|
150-250 kv
|
|
Uitgangsstroom
|
3 mA
|
|
blootstellingstijd
|
0-3 minuten
|
|
positioneringsnauwkeurigheid
|
± 5 mm
|
|
Reissnelheid
|
12 m/min
|
|
Batterijspanning / capaciteit
|
108V/7AH,108V/12AH
|
|
Afstand zonder blootstelling
|
2000 m
|
|
Toepasselijke wanddikte
|
≤ 34 mm
|
|
Crawler Totaal lengte mm
|
2100 ((autocarosserie1100mm schoen550mm)
|
|
Rijmodus
|
Een enkele aandrijving
|
|
grootte van de brandpunt
|
2.0*2.0
|
|
Röntgenstralingshoek
|
360°*30°
|
|
Operating omgevingstemperatuur
|
-20°C tot +75°C
|
|
opslagtemperatuur
|
0°C tot +60°C
|
|
Toepasselijke omgevingsvochtigheid
|
≤ 85%
|
|
Gewicht van de batterijdoos
|
21 kg,42 kg
|
|
Gewicht van de generator
|
13 kg
|
|
Klimgewicht
|
30 kg
|
|
De draaiband van de kruiper
|
>7D
|
|
Type generator
|
HUATEC XXGH-2505CertAmic-buis
|
Kenmerken
Ik... In tegenstelling tot het besturen van de apparatuur door geluiden te luisteren, kunnen manipulators de belichtingsmomenten controleren en de röntgenpijplijnen manipuleren om via een magnetische oriëntator vooruit of achteruit te bewegen.
Ik... Magnetische lokalisatoren hebben de volgende kenmerken: hogere positiegewogenheid, sterke doordringbaarheid en hogere stabiliteit. De magnetische zender is uitgerust met elektrisch display.
Ik... De röntgenleidingscrawlers kunnen de spanning van de batterij weergeven en het gebruik van de batterij rechtstreeks beoordelen.
Ik... De X-ray pipeline crawlers software is geschreven met foutcodes.
Ik... De röntgenpijpleider is kleiner, lichter en gemakkelijker te vervoeren en te bedienen.
Ik... Uitgerust met allerlei beschermingsfuncties, waaronder waterbescherming tegen aanvallen, 20 minuten geen-een-operatie-bescherming, enz.
Ik... Gebruikers kunnen de controller, het printplaatje en andere onderdelen gemakkelijk vervangen vanwege het modulaire ontwerp.
Ik... De generator heeft een kleine draagbare omtrekconische doelfoutdetector van 2005: de controller en de kop van de machine zijn gescheiden, wat voor gebruikers gemakkelijker is om te vervangen, debuggen,en testAls de generator is uitgerust met de controller, kan de gehele set worden gebruikt als een draagbare foutdetector.
Ik... De crawler is uitgerust met een valse belasting en de tijd is ingesteld op 0,2 minuut. De crawler kan de werkelijke belasting werken simuleren, zoals blootstelling, vooruit of achteruit bewegen zonder het aansluiten van de pijpleiding.Deze functie stelt gebruikers in staat om te leren hoe de fout te vinden en te bepalen.
Ik... De verlengingsas heeft een sleutelloze aansluiting, die gemakkelijker te vervangen is.
Ik... De magnetische ontvanger heeft 8 versnellingsbereiken, die voldoen aan de eisen van verschillende diameters.
