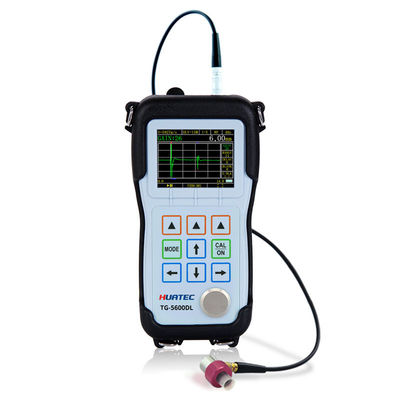

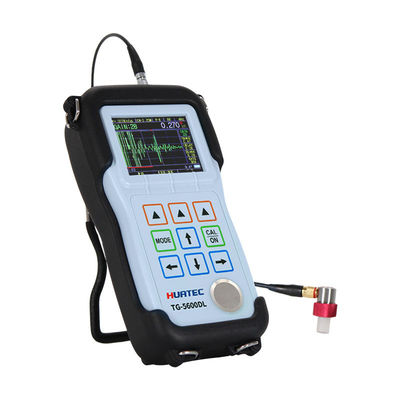

TG-5600DL High Precision Portable Ultrasonic Thickness Gauge met A-Scan B-Scan Data Logger

TG-5600DL Hoge Precisie Draagbare Ultrasone Dikte Meter met A-Scan B-Scan Datarecorder

De HUATEC TG-5600DL is een draagbare ultrasone diktemeter. Gebaseerd op de werkingsprincipes van ultrasone meting, is de TG-5600DL in staat om de dikte van diverse materialen te meten met een nauwkeurigheid tot 0,001 millimeter of 0,0001 inch, en wordt deze veelvuldig gebruikt in diverse toepassingen voor diktemeting.

Gebruikers kunnen de dikte meten vanaf slechts één zijde van het te meten materiaal, zonder het werkstuk te beschadigen.

De TG-5600DL kan tegelijkertijd diktemetingen en A-scans weergeven, waardoor gebruikers golfvormen kunnen controleren. De echo-weergave helpt gebruikers de meting te beheersen, zodat het meetbereik van de dikte groot is, de meetwaarden correct zijn, en materiaalgerelateerde fouten in de meting ook vermeden kunnen worden. De B-scan functie wordt gebruikt om het bodemprofiel van het te meten werkstuk te observeren. De sonde beweegt langs het oppervlak van het werkstuk om de doorsnede van het werkstuk weer te geven.

Deze meter kan worden gebruikt in de productie, de metaalverwerkende industrie, de lucht- en ruimtevaart, het spoorwegvervoer, de chemische industrie, de inspectie-industrie voor handelsgoederen en andere testgebieden. Naast het nauwkeurig meten van diverse platen en bewerkte onderdelen, het monitoren van diverse leidingen en drukvaten in productieapparatuur om hun verdunningsniveaus verder te monitoren na corrosie tijdens gebruik, is het een onmisbaar instrument in de niet-destructieve testindustrie.

De opslagfunctie is optioneel, afhankelijk van de verschillende behoeften van klanten, en de ingebouwde datarecorder met grote capaciteit kan tot 100.000 diktemetingen en 400 golfvormen opslaan. Andere functies kunnen optioneel zijn, zoals meting van meerlaagse dikte, ultra-hoge resolutie, meting van grote bereiken, digitale ruisonderdrukking en venstermodus, binnenwandoxidelagen, real-time communicatie, multi-kanaal en andere opties.

Belangrijkste Parameters

Belangrijkste Meetfuncties

• De meeste materiaalmetingen kunnen worden uitgevoerd met enkelvoudige elementtransducers.

• Meetbereik dikte: 0,01 mm ~ 38 m, afhankelijk van het te meten materiaal, de sonde, de oppervlaktecondities, de temperatuur en de geselecteerde configuratie.

• Bepaal de geluidssnelheid van een materiaal met onbekende geluidssnelheid

• Hoge resolutie: Normale weergave-resolutie is 0,001 mm, optionele ultra-hoge resolutie kan 0,0001 mm bereiken.

• Meetunits: millimeters, inches, microns en mils.

• Hoge temperatuurmeting: temperaturen tot 500°C.

• Systeem standaard configuratiemenu: Voor gebruiksgemak is het ingesteld volgens de standaardcondities voor het gebruik van de sonde van het instrument.

• Pauzefunctie: maakt nabewerkingsoperaties mogelijk. Pas gemakkelijk alle parameters aan om stabiele meetgegevens te verkrijgen.

• Volledig scherm golfweergavefunctie: vergroot het echo-weergavegebied met 20%, wat de operator een grote vensterervaring biedt.

• Indicatie van echo-intensiteit: Hoe sterker de echo, hoe meer indicatorbalken worden weergegeven, vooral de cijferweergave, wat nuttiger is.

• Tijdgebaseerde B-scan modus: Wordt gebruikt om het bodemprofiel van het te meten werkstuk te observeren.

• Verschil/Reductiepercentage Modus: Het dikteverschil ten opzichte van het ingestelde punt wordt weergegeven en uitgedrukt als een percentage van het reductiepercentage.

• TDG tijdvariërende versterking: De initiële puls of interface-echo kan effectief worden verminderd door de initiële versterking te verlagen, en de bodem-echo van het geteste monster kan worden verhoogd door de maximale versterking te verhogen, wat gemakkelijk te meten is.

• Meetmodus: Pulse-Echo (P-E), Interface-Echo (I-E), Echo-Echo (E-E), Multiple Echo (I-ME), Double Echo Verification (E-EV)

Standaard Configuratie

Optionele accessoires

De tabel toont de voortplantingssnelheid van ultrasone golven in diverse veelvoorkomende materialen. Dit is alleen ter referentie. De werkelijke snelheid van deze materialen kan afwijken van de snelheid in de tabel om verschillende redenen, bijvoorbeeld materiaalsamenstelling, voorkeursoriëntatie van korrels, porositeit en temperatuur, etc. Om de beste meetnauwkeurigheid te bereiken, moet daarom eerst een monster gemaakt van een specifiek materiaal worden getest om de snelheid van het specifieke materiaal te bevestigen.

Materiaal Snelheid Lijst

Opmerking:Bovenstaande tabel is alleen ter referentie. Raadpleeg 6.2 snelheids kalibratie voor daadwerkelijke snelheids kalibratie.
