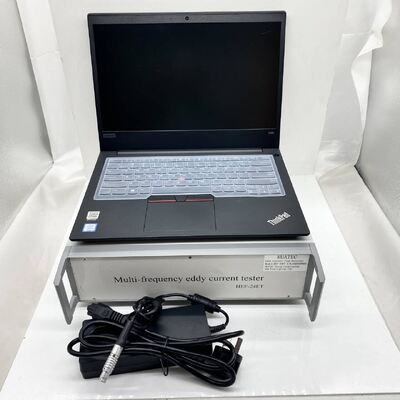

Hoogwaardige, multifunctionele en intelligente multi-frequentie wervelstroomtester op afstand

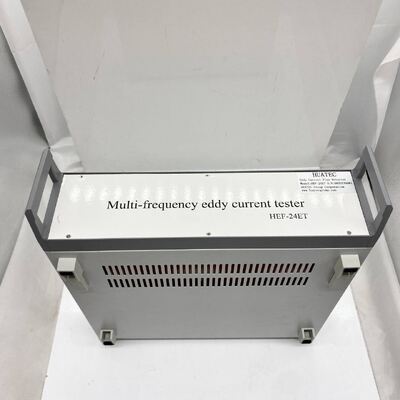

Het intelligente, volledig digitale multi-frequentie wervelstroomtestinstrument HEF-24ET is een nieuwe generatie niet-destructieve wervelstroomtestapparatuur. Met de adoptie van de meest geavanceerde digitale elektronische technologie, multi-frequentie wervelstroomtechnologie en microprocessor-technologie, kan het effectieve detectie van scheuren aan de binnen- en buitenwand van ferromagnetische en niet-ferromagnetische metalen leidingen in realtime realiseren.
De HEF-24ET beschikt over een compleet wervelstroomtestsysteem. Geïntegreerd met de conventionele multi-frequentie, multi-kanaals, conventionele wervelstroomtestsystemen, kan het ook worden omgezet in een hoogwaardig, multifunctioneel, intelligent wervelstroomtestapparaat.
Met vier relatief onafhankelijke testkanalen kan de HEF-24ET vier absolute en vier differentiële wervelstroomsignalen ontvangen. Via soft-switching kan het instrument ook worden geschakeld naar twee dual-frequentie wervelstroomtestdetectoren met twee gelijktijdige probe-aansluitingen. De testfrequentie varieert van 50 Hz tot 10 MHz met een variabel frequentiebereik naar keuze, en het heeft de functie van versterking van zwakke testsignalen en sterke anti-storing capaciteit. Toegepast op het testen van leidingen op scheuren, kan het met een interne doorvoer-probe gemakkelijk defecten detecteren zoals scheuren aan de binnen-/buitenwand, putjes, corrosie, verdunning, wandmaterialen en interne defecten. En het heeft de kenmerken van computergestuurde automatische tests, digitale weergave, hoge testgevoeligheid, stabiele prestaties enzovoort.
Daarom is de HEF-24ET bijzonder geschikt voor diverse metalen (koper, titanium, aluminium, zirkonium en ander metaalmateriaal) leidingen en metalen onderdelen die in bedrijf zijn, voor defectdetectie en wanddiktemetingen en evaluatieanalyse in de nucleaire energie, elektriciteitsopwekking, petrochemie, ruimtevaart, luchtvaart en andere afdelingen. Meer gedetailleerd, zoals het testen van ketelbuizen voor of tijdens gebruik, warmtewisselaarbuizen, ondergrondse leidingen en gietijzeren leidingen etc.
Specificatie
| Frequentiebereik |
50 Hz ~ 10 MHz |
| Versterkingsbereik |
0 ~ 99 dB continu instelbaar, het werk van elk bestand 0,1 dB stap |
| Fase rotatie |
0 ~ 359 ° continu instelbaar, precisie 1 °. Tijdens het instellen van de fase toont het scherm direct de faseverandering in de impedantie na de plannen en de amplitude- en fasewaarden van het wervelstroomsignaal, handig en intuïtief |
1. Frequentiebereik: 50 Hz ~ 10 MHz
2. Twee onafhankelijk selecteerbare frequenties
3. 3 mengunit (automatische mixer)
4. Real-time trace-geheugen van 4 wervelstroomsignalen
5. Versterkingsbereik: 0 ~ 99 dB continu instelbaar, het werk van elk bestand 0,1 dB stap
6. Fase rotatie: 0 ~ 359 ° continu instelbaar, precisie 1 °. Tijdens het instellen van de fase toont het scherm direct de faseverandering in de impedantie na de plannen en de amplitude- en fasewaarden van het wervelstroomsignaal, handig en intuïtief
7. Instelbare probe-stimulus, 1-8
8. Snelle digitale / analoge elektronische balans
9. Vier trace-impedantieplannen en acht interne curve-analyseweergaven,
10. Tijdgebaseerde scanweergave.
11. Vertraagde blanking-functie van het geheugenspoor
12. Menu-gestuurde mens-machine dialoog (in het Engels).
13. Besturingssysteem is WinXp, Win7, Win8
14. Automatische signaalamplitude- en fasemetingen, en langzame (instelbare) weergave van wervelstroomsignalen
15. Digitale filtering: Laagdoorlaat: 0 Hz ~ 2000 Hz, hoogdoorlaat: 0 Hz ~ 2000 Hz.
16. Configuratieanalysefunctie
17. Kan worden uitgerust met toegang tot absolute, differentiële en zelfvergelijkende vormen, inclusief doorvoer-, interpolatie-, platte, punt-, roterende en andere probes
18. Met een uniek niet-constant-amplitude fase / amplitude domein alarm
19. Meerdere hardware alarmuitgangspoorten
20. Real-time alarmuitvoer, vertraagde alarmuitvoer
21. Massale opslag kan diverse testprocedures en testgegevens bevatten
22. C-scan weergave
23. Automatische weergave van fase / defectdieptecurves
24. Weergave op één scherm van het dwarsdoorsnede diagram van de in bedrijf zijnde pijpleiding, het rangnummer van de geteste leidingen en de wervelstroomtestsignalen.
25. Gecategoriseerde markeringen van het pijpdoorsnede diagram, om een overzichtskaart van de wervelstroomtest van de in bedrijf zijnde pijpleiding te vormen
26. Gecategoriseerde statistische testresultaten (tabellen en histogramweergave), om de cumulatieve analyse van de testresultaten te vergemakkelijken
27. Automatisch weergeven van kalender en tijd
28. Optioneel data-analysesysteem
Toepassingen
Bijzonder geschikt voor de nucleaire energie, elektriciteitsopwekking, petrochemie, ruimtevaart, luchtvaart en andere afdelingen in dienst van koper, titanium, aluminium, zirkonium en andere leidingen, metalen onderdelen voor defectdetectie en wanddiktemetingen, en diverse ferromagnetische leidingen testen, analyse en evaluatie.
