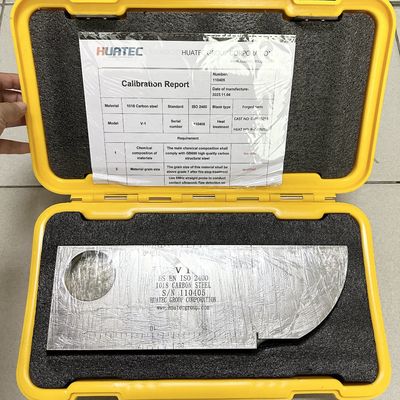

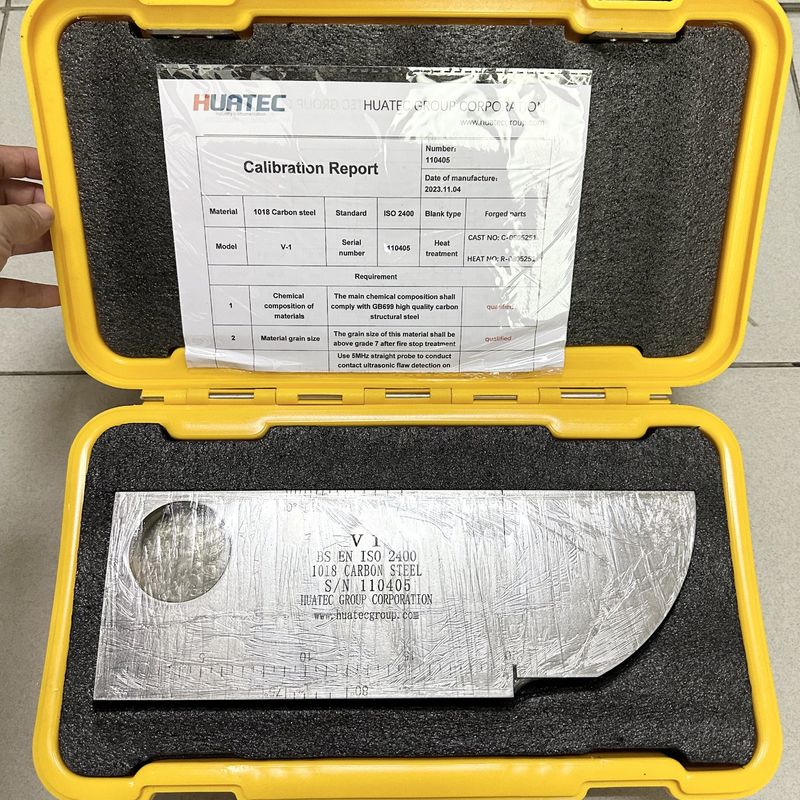

IIW V1 kalibratieblok

IIW V1 kalibratieblok

Standaard: ISO2400-1972E

Het IIW testblok (V-1 testblok) wordt ook wel het Nederlandse testblok genoemd. Het is een internationaal standaard testblok goedgekeurd door het International Welding Institute (IIW) en aanbevolen door de International Organization for Standardization (ISO). De vorm en afmetingen worden getoond in Figuur 1-1:

Belangrijkste gebruikspunten:

(1) Het dynamische bereik, de horizontale lineariteit en het detectiebereik van langsgolf van de defectdetector kunnen worden gemeten met een testblokdikte van 25 mm;

(2) De 50 boog en 1,5 doorlopend gat werden gebruikt om de gevoeligheidsmarge van de hoek van de schuine sondebreking en de langsgolf rechte sonde te bepalen. Het is ook mogelijk om de grootte van de blinde zone van de rechte sonde en het penetratievermogen van het meetinstrument in combinatie met de sonde ruw in te schatten.

(3) Het invalspunt en de blinde zone van de schuine sonde worden gemeten met het R100 mm boogoppervlak, en de tijdasverhouding en het nulpunt kunnen worden gecorrigeerd;

(4) De langsgolfresolutie van de rechte sonde kan worden gemeten met het kerfvlak van 85 mm, 91 mm en 100 mm;

(5) Gebruik de rechte hoekrand van het testblok om de geluidsbundel scheefstandshoek van de schuine sonde te meten.

Specificatie:

Beschrijving:
Gebruikt voor de kalibratie van dwars- en langstransducers, en verificatie van de uitgangspunten en brekingshoeken van dwars wiggen. Kan ook worden gebruikt voor resolutie en gevoeligheid
controle
