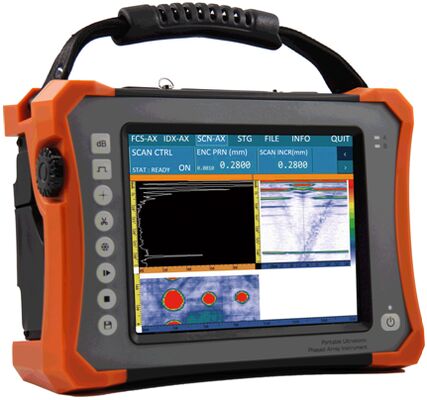

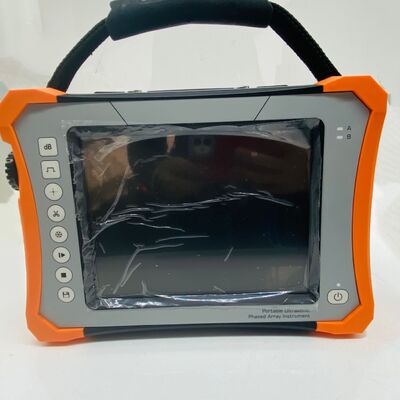

16/64 Draagbare fase-array ultrasoonfoutdetector fasearrayfoutdetector
Inleiding
HPA-500 is een draagbare 64 CH fasearray ultrasone foutdetector die oorspronkelijk is ontwikkeld door HUATEC. Het is waterdicht en oliedicht, ventilatorvrij en met touchscreen.innovatieve proeven en inspectiemethoden met een gefascieerde matrix zijn de voordelen, garandeert dit model een superieure prestatie en ondersteuning, waardoor het tot de beste in zijn soort behoort voor een hoge C/P-verhouding.
Hoofdfunctie
★ File & Entry Management System voor flexibele overbrugging tussen instelling (Focal Law & Model), kalibratie en inspectie
★ Modulaire configuratie: L-Scan, S-Scan, L-C-Scan, S-C-Scan, Butt-Weld, CrankShaft, Pipeline, TOFD, UT ((Conventioneel),
★ 3D-simulatiemodel
★ Beeldanalyse
★ Natuurlijke structuur van warmteverlies
★ Dynamische scherpstelling op diepte (DDF)
★ Soepel filteren
★ Touchscreen
★ ACG-kalibratie
★ TCG-kalibratie
Specificatie
Kanalconfiguratie
| Modus |
PA |
Utrecht |
TOFD |
| Kanaal |
16:64 |
2 |
2 |
Fysieke specificatie
| Afbeelding |
11-inch 800X600 TFT-kleurdisplay |
|
Transducer
Havens
|
160-pin PA-transducerpoort; Lemo-00 conventionele transducerpoort, voor T-R of T&R |

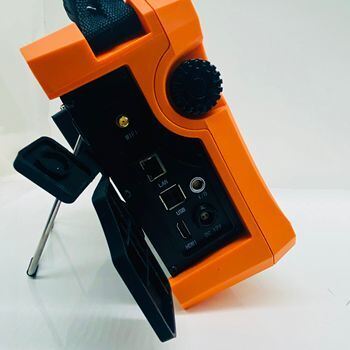

| I/O-poorten |
USB2.0-poort:2 ((qty) |
| HDMI; encoder |
| LAN ((Gigabit-NIC); |
| WIFI |
| I/O (inbedrijfstelling) |
| 2D-encoder |
| Geheugen |
Ingebouwd:16 GB RAM + 4 GB FLASH ;SD-kaart (maximaal tot 32 GB);
Externe:USB-stick
|
| Gewicht |
3.5 kg (met 1 batterij) |
| Afmeting |
284 × 202 × 95 mm |
| Stroomvoorziening |
AC:100 ∼240V,50 ∼60Hz;DC:12V |
| Opladen |
(batterij) binnen of afzonderlijk |
| Levensduur van de batterij |
6 uur |
| Werkkracht |
24W |
| Taal |
Engels |
|
Temperatuur
Voorwaarden
|
Omgeving: -20°C-50°C
Berging: -20°C/60°C
|
| IP |
IP54 |
Specificatie van de prestaties
| Modus |
PA |
Utrecht |
TOFD |
| PRF |
50 Hz ∼10 kHz |
50 Hz ∼5 kHz |
50 Hz ∼5 kHz |
| Spanning |
Bipolair,
± 45 ± 100 V,
met 5 V per stap
|
Negatieve vierkantgolf, -75V 250V, met 25V per stap |
Negatieve vierkantgolf, -75V 250V, met 25V per stap |
| Breedte van de puls |
20ns 800ns,
met 5 ns per stap
|
20 ‰ 800 ns, met 5 ns per stap |
20 ‰ 800 ns, met 5 ns per stap |
| Demping |
50Ω |
80Ω / 400Ω |
80Ω / 400Ω |
| Monsternemingspercentage |
125 MHz |
200 MHz |
200 MHz |
| Vertragingsprecision |
2.5ns |
N/A |
N/A |
| Rx Vertraging |
0 ̊40us |
N/A |
N/A |
| Bandbreedte |
0.5MHz19MHz |
0.5MHz15MHz |
0.5MHz15MHz |
| Gewin |
0.080dB |
0.0·110.0dB |
0.0·110.0dB |
| Filter |
00,5-9,6 MHz,20,5-12,9 MHz,
3.8-19MHz Facultatief
|
breedband, smalband |
breedband, smalband |
| Rectificatie |
FW |
FW |
RF |
| Afwijzing |
0~80% |
0~80% |
0~80% |
| Scanmodus |
A/L/S/C |
Een |
A/D |
| Inzetten |
Encoder |
N/A |
Encoder |
| Scanlijn |
Maximaal |
N/A |
N/A |
| Vervormd |
L-scan:-89°+89°
S-scan:-89°+89°
|
N/A |
N/A |
| Smart-Cal |
Velociteit/vertraging/ACG/TCG/encoder |
DAC/DGS |
Vertraging/X-waarde/PCS/
Wave/encoder
|
| Bereik |
0.0 ‰ 1000 mm,
Min 1 mm
|
0.0·2000 mm |
0.0·2000 mm |
|
Toon vertraging
(maximaal)
|
1000 mm |
2000 mm |
2000 mm |
|
Pulsverschuiving
(maximaal)
|
N/A |
2000 mm |
2000 mm |
| Eenheid |
mm |
mm |
mm |
| Poort |
A/B |
A/B |
A/B |
| Startpoort |
Verkrijgbaar binnen het bereik |
Verkrijgbaar binnen het bereik |
Verkrijgbaar binnen het bereik |
| Doorgangbreedte |
Verkrijgbaar binnen het bereik |
Verkrijgbaar binnen het bereik |
Verkrijgbaar binnen het bereik |
| De grens van de poort |
0-100% |
5-95% |
0-100% |
| Alarmsignaal |
Buzzer / LED |
Buzzer / LED |
Buzzer / LED |
| Spotting |
Krans / flank |
Krans / flank |
Krans / flank |
| Aflezen |
Versterker/pad/
Horizontaal/diepte
|
Versterker/pad
/horizontaal/diepte
|
Versterker/pad
/horizontaal/diepte
|
| Resolutie |
0.5 mm |
0.1 mm |
0.1 mm |
Toepassing
- Gewone of speciale gelaste naden van staalconstructies, boilers, drukvaten, pijpleidingen, kernenergie-infrastructuur, watervaartuigen, olietank, ethyleenbuizen, enz.
- Spoorweggewaardeerde naden, locomotiefwielen en -assen.
- Aluminiumlegeringen FSW-koppen en binding van composieten die worden gebruikt in de luchtvaartindustrie.
- Messen en bouten die worden gebruikt in de energie-industrie.
- Gevallen waarin er tijdens de inspectie niet voldoende ruimte is voor beweging; Gevallen waarin conventionele UT de voorkeur krijgt.
Verpakkingsgegevens
HPA-500 1pc
PAUT Probe 1pc
Paut Probe Wedge 2 stuks
UT Normal Probe 2.5P20 1pc
UT Hoeksonde 2.5P13×13 60°1pc
UT Probe Cable LEMO 00-BNC 2 stuks
Li-ion batterij 1pc
Charger 1pc
Krachtomvormer 1pc
HDMI kabel 1pc
Crossover kabel 1pc
Alleensleutel (S2.5) 1pc
Instrumenten koffer 1pc
USB-schijf (8G) 1pc
Gebruikershandleiding 1pc
Certificaat 1pc
Optioneel accessoire
TOFD Probe 5MHz 6mm/7.5MHz 3mm/
TOFD Wedge 60°w/weerstand tegen slijtage, 70°w/weerstand tegen slijtage
TOFD Wedge R100 krom oppervlak R100/0°
TOFD Probe Kabel LEMO 00-LEMO 00
Niet-parallelle TOFD-scanner
Scanner voor een gefascieerde reeks
Verlenging van encoderkabel
Andere Allen sleutel voor TOFD
Andere sondes/wijn voor Fased Array en TOFD
Kalibratieblok
