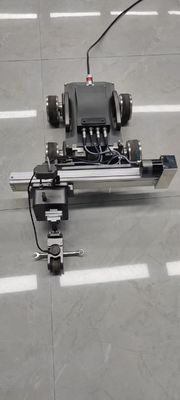

TG-M70 Tweewielige Magnetische Crawler voor Pijpleiding & Vat Corrosiedetectie

TG-M70 Twee-wiel magnetische kruiper voor pijpleiding- en scheepscorrosiedetectie

1. Configuratie

2. Korte introductieDit systeem heeft geen steiger nodig, geen antiroestlaag hoeft te worden gepolijst, zonder koppelingsmiddel. Het kan snelle detectie van corrosie van hoogwandige dikte realiseren via een afstandsbedieningssysteem.

Gebruik de zeldzame-aardemagneet met hoge sterkte, zelfs bij onverwachte stroomuitval valt deze niet van het gedetecteerde oppervlak. Het kan horizontale, verticale en omgekeerde bewegingen in meerdere houdingen uitvoeren op het oppervlak van ferromagnetische componenten.Installeer een elektromagnetische ultrasone dikte-sonde voor snelle screening en positionering tegen wanderosieAccuraat scannen van het gebied om de diktecorrosie te testen.

• Bijpassende A-scan en B-scan weergave
• Uitgerust met videocamera, kan de videosituatie van het geïnspecteerde oppervlak tijdig observeren.
• Het afstandsbedieningssysteem om de scanrichting te regelen, en het kan vooraf ingestelde scanrichtingen hebben.
• Kenmerken van de twee-wiel magnetische kruiper
• De twee-wiel magnetische kruiper is een geavanceerd instrument dat een verscheidenheid aan niet-destructieve testapparatuur kan dragen. Momenteel heeft het een groot aantal veldervaringen opgedaan op veel gebieden zoals petrochemie, speciale inspecties en elektriciteit. Het kan elektromagnetische ultrasone golven dragen in de bodem van de pijp, bochten of T-stukken en andere gebieden met ernstige corrosie, erosie om inspectie of B-scan diktemetingen uit te voeren, in de industrie bekend als experts in pijpleidingcorrosiedetectie.
• De twee-wiel magnetische kruiper heeft de volgende kenmerken: compacte structuur, hoge flexibiliteit, magnetische zuigkracht, hoge regelprecisie, geavanceerde detectietechnologie, compatibele videodetectie en uniek sonde-opheffingsmechanisme. Voor de automatische detectie van corrosie van pijpen, containers en platen.

3. 1) Compacte structuur en hoge flexibiliteit

Het compacte en verfijnde ontwerp maakt het gemakkelijk om corrosiedetectie uit te voeren voor verschillende soorten ferromagnetische pijpen en vaten. Magnetische wielen zijn 350 mm (lengte) × 140 mm (breedte) × 130 mm (hoogte) en wegen minder dan 5,5 kg. De unieke twee-wielstructuur maakt het mogelijk om vrij te lopen op pijpen met een minimum van 100 mm. De minimale draaicirkel is 400 mm en de bocht met een minimale buigradius van 100 mm kan gemakkelijk worden gepasseerd. Daarom is het bereik van de beweging en scanning van de twee-wiel magnetische kruiper aanzienlijk uitgebreid.

2) Magnetische zuigkracht superieur

Qua ontwerp worden magnetische zeldzame-aardemagneten gebruikt om permanente magneten met hoge sterkte te maken in twee rondes van magnetische klimmen. Zelfs bij een onbedoelde stroomuitval is er geen gevaar dat de voertuigcarrosserie van het gedetecteerde oppervlak valt. Daarom kan de twee-wiel magnetische kruiper veilig horizontale, verticale en omgekeerde scans uitvoeren. De maximale verticale belasting van de twee-wiel magnetische kruiper is 5 kg, wat betekent dat deze geen verticale beweging zal beïnvloeden bij het slepen van 5 kg gewicht.

3) Hoge regelprecisie

De snelheid van de twee-wiel magnetische kruiper is 0-6 m/minuut en kan met constante snelheid vooruit bewegen, door de precisie-encoder kan de functie van het instellen van de detectiekloof worden bereikt, kan beter voldoen aan de detectiebehoeften van de gebruiker. Bijvoorbeeld, de klant moet een kloofdetectieproces uitvoeren elke 50 mm op een punt aan de achterkant van de bocht: de controller kan worden geprogrammeerd en de twee-wiel magnetische klim kan elke 50 mm worden bediend en geïnspecteerd. Verbeter de efficiëntie en nauwkeurigheid van de detectie.

4) Geavanceerde detectietechnologie

Traditioneel wordt piëzo-elektrische dikte gebruikt bij de traditionele diktemeting, en dit brengt bepaalde moeilijkheden en inspanningen met zich mee voor het inspectiepersoneel op veel gebieden wat betreft het detectieproces. De handmatige inspectiemethode van de piëzo-elektrische ultrasone diktemeter heeft de volgende nadelen: (1) De verflaag of oxidelaag op het oppervlak van het werkstuk moet worden gepolijst, en het oppervlak moet na voltooiing van de test worden hersteld. De efficiëntie is extreem laag; (2) De traditionele ultrasone golven moeten worden gecoat met een koppelingsmiddel, wat zeer zwaar is voor de omstandigheden ter plaatse. (3) Bij werkzaamheden op grote hoogte moet een vast platform worden gebouwd, wat kostbaar en tijdrovend is; (4) Het is moeilijk om in-service testen uit te voeren bij hoge temperaturen.

Het gebruik van het geavanceerde automatische kruipende (elektromagnetische ultrasone) wanddiktedetectiesysteem lost de bovengenoemde vervelende problemen op, en de detectienauwkeurigheid is vergelijkbaar met de traditionele piëzo-elektrische ultrasone golven. Geen steigers nodig, geen antiroestlaag te polijsten, zonder koppelingsmiddel, via de afstandsbediening op de grond, om snelle positionering van pijpwandcorrosie te realiseren en nauwkeurige meting van dichte scanning. Terwijl de detectienauwkeurigheid wordt gewaarborgd, wordt de detectie-efficiëntie aanzienlijk verbeterd en de detectiekosten verlaagd.

De detectiepositie en de detectieroute van componenten op grote hoogte kunnen in realtime worden gemonitord en aangepast op de grond met behulp van de twee-wiel magnetische klim-geïntegreerde dubbele camera vooruit en achteruit om de controleerbaarheid van het scantraject te waarborgen.

6) De twee-wiel magnetische kruiper wordt onvermijdelijk geconfronteerd met mechanische acties die sonde-opheffing vereisen bij het uitvoeren van corrosiepuntmetingen of B-scan inspecties. Bij het meten van de dikte van het punt moet de meting worden uitgevoerd op hetzelfde gespecificeerde punt. De gegevens van elk punt worden verkregen wanneer de sonde op het te meten oppervlak landt. Daarom kan de functie van de sonde worden opgeheven om de meest nauwkeurige punt te bereiken. De diktewaarde. Bij het uitvoeren van een B-scan op het te meten object, hoewel de sonde zich dicht bij het oppervlak bevindt, als de resterende hoogte van de las groot is, moet de sonde worden opgeheven en overgestoken. Daarom is de opheffings- en neerlaatfunctie van de sonde ook erg belangrijk.

Elektromagnetische ultrasone diktemeeteenheid

5. Elektromagnetische ultrasone EMAT en traditionele piëzo-elektrische ultrasone golven behoren tot de categorie ultrasone golven. Hun essentiële verschil ligt in het verschil van transducers. Piëzo-elektrische ultrasone transducers zijn afhankelijk van het piëzo-elektrische effect van een piëzo-elektrische wafer om ultrasone golven uit te zenden en te ontvangen, terwijl EMATs afhankelijk zijn van elektromagnetische effecten (magnetostrictieve kracht, Lorentz-kracht) om ultrasone golven uit te zenden en te ontvangen, en hun energieconversie vindt plaats in de huiddikte direct op het oppervlak van het werkstuk. De traditionele piëzo-elektrische ultrasone testen heeft een hoge eis aan de afwerking van het werkstukoppervlak. Elektromagnetische ultrasone testen heeft een lage eis aan het werkstukoppervlak, waardoor het werkstukoppervlak verf, coating en oneffenheden kan hebben. Relatief tot conventionele ultrasone golven. Elektromagnetische ultrasone golven hebben de volgende voordelen

Contactloze detectie, geen koppelingsmiddel (opheffing tot ongeveer 4 mm)

4. De eisen aan het oppervlak zijn niet hoog, de oppervlakteruwheid kan worden gedetecteerd, met oxideresten, coating, verf en andere werkstukken

Snelle detectie

• Piëzo-elektrische ultrasone EMAT
• Kristalmagneet
• Koppelingsmiddel Elektromagnetische spoel

Trilling Eddy stroom Magnetisch veld

Ultrasone Ultrasone

EMAT

Traditionele piëzo-elektrische ultrasone technologie EMAT-technologie

Bijzonder geschikt voor snelle, online en automatische detectie

Bijzonder geschikt voor omgevingen met hoge temperaturen

Technische vergelijking van traditionele piëzo-elektrische ultrasone technologie en EMAT-technologie in omgevingen met hoge snelheid en hoge temperatuur.

EMAT-technologie is toegepast op handmatige, semi-automatische en volledig automatische online niet-destructieve testen van diverse smeedstukken, staven, platen en stalen buizen (inclusief naadloze stalen buizen, oliebuizen, gelaste buizen, enz.) bij kamertemperatuur en hoge temperatuur.

Functionele kenmerken

★De detectiepositie en detectieroute van componenten op grote hoogte kunnen in realtime worden gemonitord en aangepast op de grond met behulp van de geïntegreerde dubbele camera vooruit en achteruit om de controleerbaarheid van het scantraject te waarborgen.

Geen oppervlaktepolijsten, antiroestcoating en zwevende roest kunnen worden doorgedrongen, en geen koppelingsmiddel nodig.

5. ★Dikte meting kan tot 4 mm dikke oppervlaktecorrosie, verf, corrosie en andere coatings doordringen, de dikte van metalen objecten weergegeven door het instrument hoeft geen rekening te houden met de berekening van de coatingdikte.

• ★Niet-loodrecht (normaliteit van transducer/sonde ten opzichte van het te testen object) tot ±25
• o
• , lage verticaliteit na plaatsing van de sonde
• ★Met elektrische sonde-opheffingsmechanisme kan de sonde worden opgeheven bij het passeren van obstakels zoals lassen en uitstulpingen, om te voorkomen dat deze wordt vastgehouden.^{Poortfunctie: automatische poort, handmatige enkele poort, handmatige dubbele poort}★Gebruikmakend van een expert intelligent algoritme, zijn er drie diktemeetmodi: automatische modus, enkele poort handmatige modus (enkele piek methode meting), en dubbele poort handmatige modus (piek-piek methode meting). Dit vermindert de invloed van menselijke factoren aanzienlijk en vereenvoudigt de bedieningsstappen.
• Ingebouwde database van afschuifgolfsnelheden van basismaterialen, en kan de afschuifgolfsnelheid aanpassen
• Direct inspectierapport en diktewaardelijst uitgeven om gegevensanalyse en -verwerking te vergemakkelijken.
• Technische parameters
• ★Testbesturingskabel: 25m
• ★De minimale kromtestraal op het oppervlak van het object gemeten: de lengteas ≥ 50 mm, en de omtrek ≥ 125 mm
• Dikte meting:

6. Nauwkeurigheid 0,04 mm, Bereik 2 ~ 120 mm (Staal)

• ★Werkruimte / lift-off: ≤ 4 mm
• ★Meting niet-loodrecht (normaal ten opzichte van de transducer/sonde ten opzichte van het te testen object): ± 25
• oExcitatiefrequentie: 3,0 ~ 5,0 MHz, meetsnelheid: 16 ~ 1 keer/s
• Geluidsnelheidsbereik:
• 1000 ~ 9999 m/s, aanpassingsstap: 1 m/s^{Poortfunctie: automatische poort, handmatige enkele poort, handmatige dubbele poort}
• ★Video bewaking: zowel voor- als achteruit dubbele camera's, dynamische en statische pixels zijn 3 miljoen / 2304 × 1296
• Normale temperatuur magnetische sonde: zwakke of minder permanente magneten, de magnetische zuigkracht ≤ 15N, cirkelvormig Φ 30 × hoog 44 mm, gewicht ≤ 80 g★Afmetingen en gewicht van de kruiper body (ongeveer): L380 × B130 × H120 mm, 6 kg
• Werktemperatuur:
• -10 ~ +50 °C
• Meet- en analyse software
• Gelijktijdige weergave van dikte, A-scan, B-scan resultaten
• Direct een testrapport, ★ diktewaardelijst, uitgeven om gegevensanalyse en -verwerking te vergemakkelijken★Compatibel met Win7/10 (32/64 bit) besturingssysteem

7. Paklijst

• Test host/bovencomputer 1 Set
• HUATEC TG-M70 twee-wiel magnetische kruiper (video- en diktemeetmodule inbegrepen) 1 Set
• Voeding en regelkast 1 Stuk

8. Bedieningshandgreep 1 Stuk

• Testbesturingskabel 1 set
• Standaard testblok (koolstofstaal cirkelvormig Φ 30 × dikte 10 mm) 1 Stuk
• Schokbestendige verzendkoffer 1 Stuk
• Veiligheidskabel valbeveiliging 1 Stuk (optioneel)
•
