TG-M70 Niet-destructieve test op grote hoogte Magnetische kruiperdiktemeter met camera

TG-M70 Niet-destructieve test op grote hoogte Magnetische kruiperdiktemeter met camera

1. Configuratie

2. Kort iInleiding

Dit systeem doetHet kan snel detecteren van hoge hoogte wanddikte corrosie door middel van afstandsbediening systeem.

• Met behulp van de zeldzame aarde hoge sterkte permanente magneet wiel, zelfs als er een onverwachte stroomstoring, zal het niet vallen van het gedetecteerde oppervlak.Verticale en omgekeerde bewegingen met meerdere houdingen op het oppervlak van ferromagnetische componenten.
• Installeer een elektromagnetische ultrasoondiktesonde voor snel screening en positionering tegen wanderosie
• Precieze scanning van het gebied om de corrosie van de dikte te testen.
• A-scan- en B-scan-weergave overeenkomen
• Uitgerust met een videocamera, kan tijdig de videosituatie van het geïnspecteerde oppervlak observeren.
• Het afstandsbediening systeem om de scanning richting te regelen, en het kan worden vooraf ingesteld scanning richting.

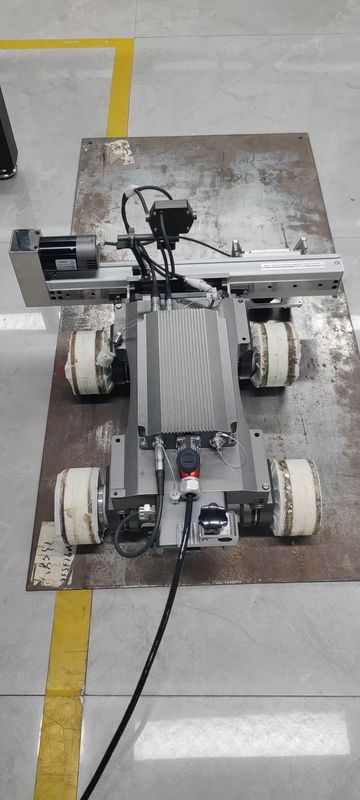

3. Tweewiel Magnetische kruiper tekens

De tweewielige magnetische kruiper is een geavanceerd instrument dat een verscheidenheid aan niet-destructieve testapparatuur kan dragen.het heeft een groot aantal ervaring opgedaan met de afwikkeling ter plaatse op vele gebieden, zoals petrochemie, pot speciale inspecties, en elektrische stroom. het kan elektromagnetische ultrasound in de bodem van de pijp, elleboog of drie schakels en andere corrosie,Erosie ernstigere gebieden om inspectie of B scanning dikte meting te doen, de industrie veld genaamd leiding corrosie detectie deskundigen

Magnetische tweewielers hebben de volgende kenmerken: compacte structuur, hoge flexibiliteit, magnetische zuigkracht, hoge regelafdruk, geavanceerde detectietechnologie, compatibele video-detectie,en een uniek ophefmechanisme voor de sonde. voor de automatische detectie van corrosie van buizen, containers en platen

1) Compacte structuur en hoge flexibiliteit

Het compacte en prachtige ontwerp maakt het mogelijk om gemakkelijk corrosie te detecteren voor verschillende soorten ferromagnetische buizen en vaten.Magnetische kogels zijn 350 mm (lengte) × 140 mm (breedte) × 130 mm (hoogte) en wegen minder dan 5De unieke tweewielstructuur maakt het mogelijk om vrij te lopen op buizen met een minimum van 100 mm.De minimale draaiband is 400 mm en de elleboog met een minimale buigingstraal van 100 mm kan gemakkelijk worden doorgegevenDaarom is de reikwijdte van de tweewielmagnetische kruipbeweging en -scan sterk uitgebreid.

2) Magnetische zuigkracht

In termen van ontwerp, gebruikt het magnetische zeldzame aardmagneten om hoge sterkte permanente magneten te maken in twee ronden van magnetische beklimmingen.er is geen gevaar dat de carrosserie van het voertuig van het gedetecteerde oppervlak valtDaarom kan een magnetische kruiper met twee wielen veilig horizontale, verticale en omgekeerde houding scannen. De maximale verticale belasting van een magnetische kruiper met twee wielen is 5 kg,wat betekent dat het geen invloed zal hebben op verticale beweging bij het slepen van 5 kg gewicht.

3) Hoge controle nauwkeurigheid

De tweewielmagnetische kruiper heeft een snelheid van 0-6 m/min en kan met een constante snelheid doorgaan. Door de precisie-encoder kan de functie van het instellen van de detectiekloof worden bereikt.kan beter voldoen aan de opsporingsbehoeften van de gebruikerZo moet de klant elke 50 mm een gatdetectieproces uitvoeren op een bepaald punt in de achterkant van de elleboog: de controller kan worden geprogrammeerd,en de tweewielmagnetische klim kan worden bediend en geïnspecteerd om de 50 mmVerbetering van de efficiëntie en nauwkeurigheid van de detectie.

4) Geavanceerde detectietechnologie

Bij traditionele diktemetingen wordt de piezo-elektrische dikte gebruikt.En het brengt een zekere moeilijkheid en kracht voor het inspectiepersoneel op vele gebieden in termen van het detectieprocesDe handmatige inspectiemethode van de piezo-elektrische ultrasone diktemeter heeft de volgende nadelen: 1) De verflaag of de oxidelaag op het werkstuk moet gepolijst worden,en het oppervlak moet na voltooiing van de test worden hersteldDe efficiëntie is extreem laag; (2) De traditionele ultrasoon moet worden bekleed met een koppelingsmiddel, dat zeer hard is op de werkplek.een vast platform moet worden gebouwd, wat kostbaar en tijdrovend is; (4) Het is moeilijk om tijdens het gebruik tests bij hoge temperaturen uit te voeren.

Met behulp van het geavanceerde automatische kruipende (elektromagnetische ultrasone) detectie-systeem voor de corrosie van de wanddikte worden de bovengenoemde vervelende problemen opgelost.en de detectie nauwkeurigheid is vergelijkbaar met de traditionele piezo-elektrische ultrasone- Geen behoefte aan het bouwen van steigerwerk, geen behoefte aan het polijsten van de anti-corrosie laag, zonder enige koppeling middel, via de afstandsbediening op de grond,om hogesnelheid door het corrosieproces van de buizenwanden te bereiken, snelle positioneringsscreening en nauwkeurige meting van dichtheidsscanning. Terwijl de detectie nauwkeurigheid wordt gewaarborgd, verbetert het de detectie efficiëntie en vermindert de detectie kosten.

5. The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the two-wheel magnetic-climbing integrated forward and back double camera to ensure the controllability of the scanning track.

6) Bij de detectie van corrosiepunten of bij de B-scan-inspectie wordt de tweewielige magnetische kruipmachine onvermijdelijk geconfronteerd met mechanische acties die een opheffing van de sonde vereisen.Bij het meten van de dikte van de puntDe gegevens van elk punt worden verkregen wanneer de sonde op het te meten oppervlak landt.de functie van de sonde kan worden opgeheven om het meest nauwkeurige punt te bereiken. de diktewaarde. Bij het uitvoeren van een B-scan op het te meten voorwerp, hoewel de sonde dicht bij het oppervlak ligt, indien de resterende hoogte van de las groot is,De sonde moet worden opgeheven en over elkaar gelegd.Daarom is ook de op- en neerhaalfunctie van de sonde erg belangrijk.

4. Elektromagnetische ultrasone dikte-metingseenheid

Elektromagnetische ultrasoon EMAT en traditionele piezo-elektrische echografie behoren tot de categorie echografie.Piezo-elektrische ultrasone transducers vertrouwen op het piezo-elektrische effect van een piezo-elektrische wafer om ultrasone golven uit te zenden en te ontvangen, terwijl EMAT's op elektromagnetische effecten (magnetostrictieve kracht, Lorentz-kracht) rekenen om ultrasone golven te verzenden en te ontvangen,en de energie wordt omgezet in de huidschaal rechtstreeks op het werkstukDe traditionele piezo-elektrische ultrasone test heeft een hoge eisen aan de afwerking van het werkstuk.Elektromagnetische ultrasone testen hebben een lage vereiste op het oppervlak van het werkstukHet gebruik van een elektromagnetische ultrasound heeft de volgende voordelen:

• Niet-contact detectie, geen koppelmiddel (opheffing tot ongeveer 4 mm)
• De eisen aan het oppervlak zijn niet hoog, de oppervlakte ruwheid kan worden gedetecteerd, met oxide schaal, coating, coating en andere werkstukken
• Snelle detectie

Piezo-elektrische ultrasoon EMAT

Kristalmagneet

Koppelmiddel Elektromagnetische spoel

Vibratie Eddy-stroom Magnetisch veld

Ultrasone Ultrasone

EMAT

Traditionele piezo-elektrische ultrasone technologie EMAT technologie

Vooral geschikt voor snelle, online en automatische detectie

Vooral kledingstukken voor hoge temperaturen

Technische vergelijking van traditionele piezo-elektrische ultrasoontechnologie en EMAT-technologie in hoge snelheid en hoge temperatuuromgeving.

De EMAT-technologie is toegepast bij handmatige, semi-automatische en volledig automatische on-line niet-destructieve tests van verschillende smeedstukken, stalen staven, stalen platen,met een breedte van niet meer dan 50 mm, oliehulzen, gelaste buizen, enz.) bij kamertemperatuur en hoge temperatuur.

5. Functionele kenmerken

• ★The detection position and detection route of high-altitude components can be real-time monitored and adjusted on the ground by using the integrated forward and back double camera to ensure the controllability of the scanning track.
• Er kan geen oppervlaktepoets, corrosiebestrijdende coating en drijvende roest worden doordrongen en er is geen koppeling nodig.
• ★De dikte van de oppervlakte kan tot 4 mm dik worden gemeten door corrosie, verf, corrosie en andere coatings.de dikte van de metalen voorwerpen die door het instrument wordt weergegeven, hoeft niet in aanmerking te worden genomen voor de berekening van de coatingsdikte.
• ★Niet-perpendiculariteit (normaliteit van de transducer/sonde ten opzichte van het te testen voorwerp) tot ±25^o, lage verticaliteit na plaatsing van de sonde
• ★Met elektrisch hefmechanisme kan de sonde worden opgeheven bij het oversteken van obstakels zoals lassen en bulten.
• Ik ben terug.
• ★De resultaten van de dikte-meting kunnen worden weergegeven in digitale waardevorm, A-scanvorm, tijdgebaseerde B-scanvorm en afstandgebaseerde (encoder) B-scanvorm.
• ★Met behulp van een expert-intelligentie-algoritme zijn er drie soorten dikte-metingen: automatische modus, handmatige modus met een enkele poort (meting met een enkele piekmethode),en handmatige modus met dubbele poort (meetmethode piek-piek)Het vermindert de invloed van menselijke factoren sterk en vereenvoudigt de bewerkingsstappen.
• Ingebouwde database van scheergolfsnelheid van basismaterialen, en kan de scheergolfsnelheidswaarde aanpassen
• Direct inspectie-recordlijst en diktewaardelijst opstellen om de analyse en verwerking van gegevens te vergemakkelijken.

6. Technische parameters

• ★Detectiebesturingskabel:25m
• ★De minimale krommingsradius op het oppervlak van het voorwerp wordt gemeten: de lengteas≥50 mm en de omtrek≥125 mm
• Dikte meting:Precisie 0,04 mm, bereik 2~120 mm (staal)
• ★Werkruimte/opheffing: ≤ 4 mm
• ★Meten niet-perpendiculariteit (normaal voor de omvormer/sonde ten opzichte van het te testen voorwerp): ±25^o
• Excitatiefrequentie: 3,0~5,0MHz,metingssnelheid: 16~1 keer/s
• Geluidssnelheidsbereik:1000~9999 m/s, aanpassingsincrement: 1 m/s
• Doorgang functie: automatische poort, handmatige enkele poort, handmatige dubbele poort
• ★Videobewaking: zowel de voor- als achterzichtsdualcamera's, dynamische en statische pixels zijn 3 miljoen /2304×1296
• Magnetische sonde bij normale temperatuur: zwakke of minder permanente magneten, magnetische zuigkracht ≤ 15 N, cirkelvormige Φ30 × 44 mm hoog, gewicht ≤ 80 g
• ★De grootte en het gewicht van het lichaam van het kruipapparaat (ongeveer): L380×W130×H120mm,6kg
• Werktemperatuur:-10~+50°C

7. Software voor meetanalyse

• Gelijktijdige weergave van de dikte, A, B scanresultaten
• Direct uitgebracht testregister, ★ lijst met diktewaarden om de analyse en verwerking van gegevens te vergemakkelijken
• ★Compatibel met Win7/10 (32/64 bit) besturingssysteem

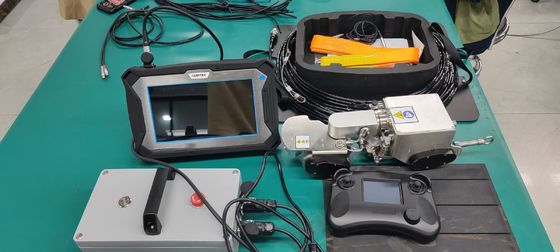

8. Verpakking

• Testhost/bovencomputer 1 Set
• HUATEC TG-M70 tweewieler magnetische kruiper (inclusief video- en dikte meetmodule) 1 set
• Stroomvoorziening en bedieningsdoos 1 stuk
• Beheershandvat 1 stuk
• Testbesturingskabel 1 set
• Standaard testblok (cirkelvormig Φ30 × dikte 10 mm) 1 stuk
• Schokbestendige koffer 1 stuk
• Veiligheidstouw valbeveiliging 1 stuk (optioneel)
