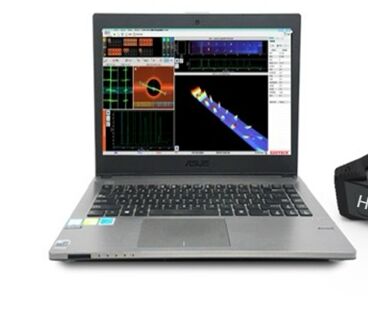

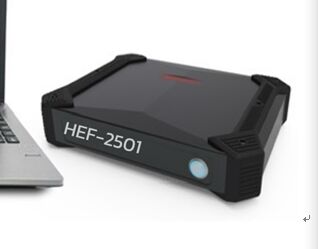

HEF-2501 High Sensitivity 64 Channel Array Eddy Current Tester met 3D Imaging & Crack Depth Detection
De HEF-2501 array eddy current detector is een array multi-frequency eddy current detector.warmtebehandeling en dikteveranderingen, enz. De testresultaten verkregen door de combinatie van meerdere detectiemethoden kunnen de uitgebreide gegevensanalyse en de wederzijdse verificatie door de inspecteurs vergemakkelijken,Het is de bedoeling van de Commissie om de resultaten van deze evaluatie te verbeteren.Het is in het bijzonder van toepassing op niet-destructieve tests vóór en tijdens het gebruik op gebieden als luchtvaart, ruimtevaart, energie, nucleaire techniek, metallurgie, scheepvaart, petrochemie,en auto's.
I. Beschrijving van de functie
• Het testen van de draaikracht van een 64-kanaals matrix
• Niet-richtingsoppervlakte van de las
• Unieke functie voor het detecteren van scheurdiepte;
• Impedantieplanisch diagram, tijdsbasis-scandiagram, tijdsbasis-overlaten display, array eddy current scanning II (B/C) en driedimensionale beeldschermfuncties;
• Hoge definitie en hoge gevoeligheid;
• Eenvoudige bediening, met zowel Chinese als Engelse bedieningsinterfaces (optioneel);
• De gegevensopname van de C-scan-weergave kan snel en effectief defecten detecteren en lokaliseren.
• Ondersteunt de meting van dunner wordende buiswanddikte, detectie van oppervlaktefouten en diepte meting, meting van de dikte van oppervlaktecoatings en platingslagen van metalen materialen,en het sorteren van verschillende metalen materialen en hardheid.
• Het beschikt over 32 complete verwerkings- (meng) eenheden: in staat om meerdere groepen interferentiesignalen tegelijkertijd te scheiden of te onderdrukken;
•Meerdere filtratiemethoden
• Verschillende gegevensopslagmethoden
• Het heeft de functie van multi-frequency detection configuration analysis
• Het slaat detectieparameters en -gegevens op en kan rapporten exporteren in PDF, EXCEL, WORD, enz.
• Het kan de signaalgolfvorm van het hele detectieproces opslaan/reproduceren
• Het is voorzien van een ingebouwde lithiumbatterie en kan meer dan 6 uur continu werken
二,Prestatie-index
|
Artikel 1
|
Prestatie-index
|
|
Aantal koppelingen
|
2 stuks
|
|
Aantal kanalen
|
64 Kanaal
|
|
Type interfaces van de sonde
|
LEMO-interface
|
|
Frequentie.
|
4
|
|
Frequentie.bereik
|
10 Hz～15 MHz
|
|
Gewincorrectiebereik
|
0～90 dB,Minimumstap 0,5 dB
|
|
Impedantievlak
|
32 stuks
|
|
Automatische mengeenheid
|
32 stuks
|
|
Hoogpassend filteren
|
0～500 Hz
|
|
Filtering met een lage doorlaat
|
10 Hz～10 kHz
|
|
Digitaal filteren
|
1～100
|
|
Voorste vergroting
|
10～35 dB
|
|
Rijden
|
Niveau 8
|
|
Amplitude- en fase-meting
|
Automatisch/handmatig
|
|
Layout weergave
|
Impedantieplanisch diagram, tijdsbasis scanning curve display, A-scan display
|
|
Alarmmodus
|
Halffase-alarm/fasealarm/boxalarm
|
|
Alarmsignaal
|
Transistor-OC-poortuitgang
|
|
Balance-modus
|
Digitaal elektronisch saldo
|
|
Filtermethode
|
drie soorten: high-pass, low-pass en digitaal filteren
|
|
Afbeeldingsmodus
|
Punt / lijn / vervaging kan de maximale scheurdiepte weergeven en de scheurdiepte in realtime weergeven
|
|
Kalibratie van de sonde
|
Het heeft de functie van het weergeven van de golfvorm van het fundamentele frequentiesignaal voordat het wordt gedetecteerd met schaalmerken.
|
|
Bi-directionele winstratio(Y/X)
|
0.1 tot en met 10/0.1 tot en met 10, waarbij X en Y apart kunnen worden ingesteld
|
|
Kalibratiecurve
|
Defectdiepte (dikte) - amplitude/Y-amplitude/fasecurve kalibratiefunctie
|
|
Uitgebreide functie
|
Herhaling, analyse en opslag van het draaikolk-detectiesignaal
|
|
Gegevensanalyse
|
Automatisch produceren van inspectieverslagen, met inbegrip van inspectieinformatie, tekens van gebreken, locatie, datum, personeel en andere inspectieparameters
|
|
Registratie en beheer van gegevens
|
1Het systeem kan tijdens het testen het impedantietijdbasisschema van lokale defectsignalen, het golfvormbestand van defectsignalen en de overeenkomstige parameterconfiguratie opslaan.
2Het systeem kan de gegevens van elke detectiegolfvorm in realtime opslaan en weergeven en de opgeslagen signaalgolfvormen analyseren.
3Het systeem is uitgerust met een geheugenkaart die de gegevens van de opsporing ter plaatse kan terugbrengen naar het laboratorium voor analyse, waardoor de opslag wordt vergemakkelijkt.
|
|
Interactie tussen mens en computer
|
Het systeem kan handmatig signalen scheiden en classificeren om kenmerkende parameters te verkrijgen, zoals amplitude en fase van verschillende soorten signalen.
2Het systeem kan de faseverschuiving van verschillende signalen handmatig herzien.
3Het systeem heeft de functie om de amplitude van het standaardmonstersignaal te kalibreren.
4Het systeem kan de duur van de gegevensverzameling instellen.
|
|
Grootte, gewicht
|
292 × 214 × 69 mm;20,7 kg
|
|
Werktemperatuurbereik
|
- 20°C ～+55°C
|
|
Externe voeding
|
Adapter: DC19V, oplaadbare lithiumbatterij (14,8V 5,7AH)
|
三,Configuratielijst
|
SN.
|
Naam
|
Model specificatie
|
Hoeveelheid
|
Eenheid
|
Opmerkingen
|
|
1
|
Array eddy current detector
|
HEF-2501
|
1
|
pc
|
|
|
2
|
Laptop?
|
D e l l
|
1
|
pc
|
|
|
3
|
Probeermachine met 32 kanalen
|
Op maat
|
1
|
pc
|
richtingsloze detectiezon
|
|
4
|
Pen-type sonde
|
EPB2.JO.20
|
1
|
pc
|
|
|
5
|
Geboeide pen-type sonde
|
EPB2W.JO.20
|
1
|
pc
|
|
|
6
|
Randsonde
|
EPD1.CO.10
|
1
|
pc
|
|
|
7
|
Testblok van de matrix
|
van roestvrij staal
|
1
|
pc
|
|
|
8
|
Vergelijk de testblokken
|
staal
|
1
|
pc
|
|
|
9
|
Draad van de adapter van de draad van de draad van de draad
|
LEMO16 kern -LEMO19 kern
|
1
|
pc
|
|
|
10
|
Communicatielijn
|
Netwerkkabel
|
1
|
pc
|
Supercategorie 5
|
|
11
|
Stroomadapter
|
DC-19V
|
1
|
pc
|
|
|
12
|
Instrumenten doos
|
|
1
|
pc
|
|
|
13
|
Certificaat van productkwalificatie
|
|
1
|
pc
|
|
|
14
|
Certificaat van kwaliteitsgarantie
|
|
1
|
pc
|
|
|
15
|
Kwaliteitsfeedbackformulier
|
|
1
|
pc
|
|
|
16
|
Gids voor de werking van het instrument
|
|
1
|
pc
|
|
|
17
|
Backup van systeembewerkingen
|
Engels/USB flash drive
|
1
|
pc
|
|
