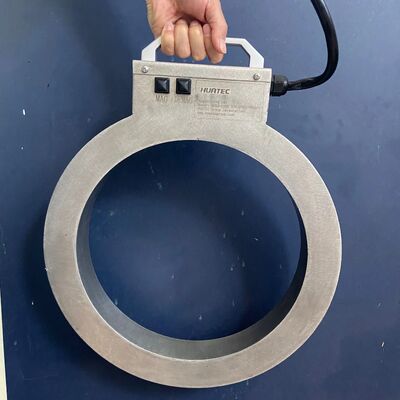

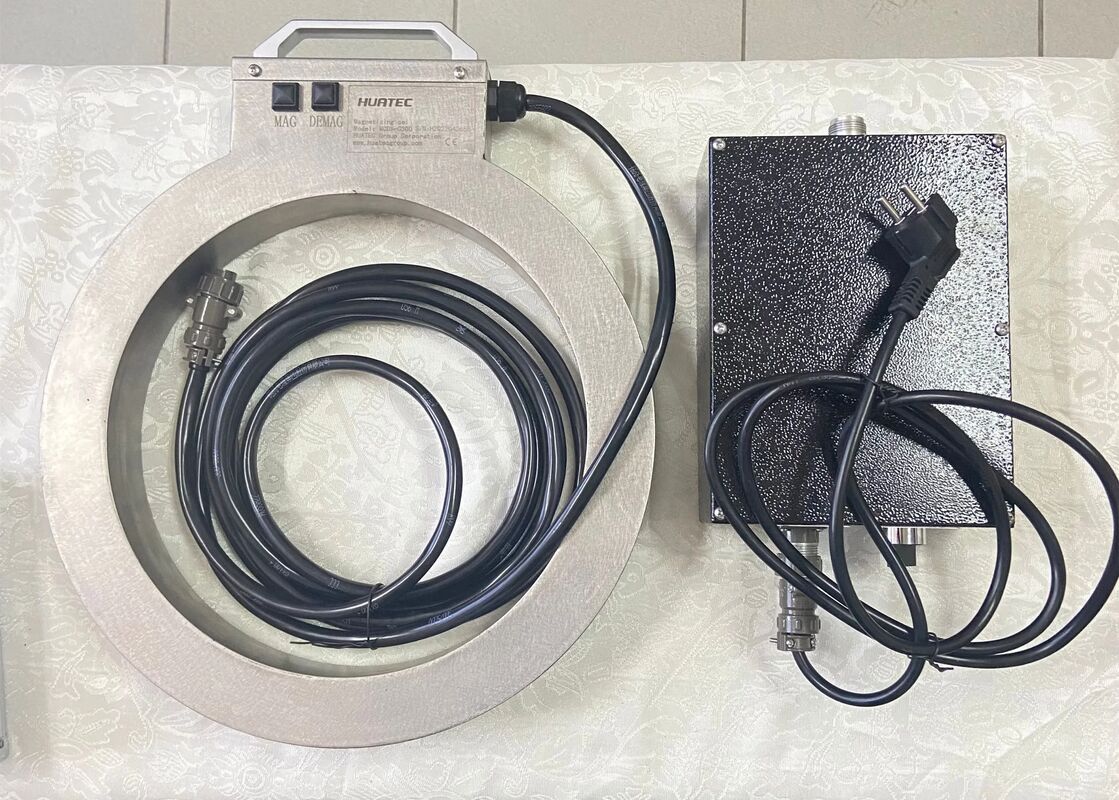

HCDX-C280DC DC Spoel voor Magnetisatie & Demagnetisatie van Ferromagnetische Werkstukken
I. Productoverzicht
*Productnaam: DC Magnetisatie- en Demagnetisatiespoel
*Productmodel: HCDX-C280DC
*Hoofdtoepassing: Dit product is een sleutelcomponent van een magnetische deeltjesinspectieapparatuur, gebruikt voor het magnetiseren (magnetiseren) en demagnetiseren van ijzeren magnetische werkstukken om defecten op het oppervlak of nabij het oppervlak van het werkstuk te detecteren.
*Productkenmerken: Gebaseerd op het fabriekstestrapport, heeft deze apparatuur de kenmerken van een sterk centraal magnetisch veld (tot 508GS of hoger), een uitstekend demagnetisatie-effect (tot 0,1mT), stabiele werking en veiligheid en betrouwbaarheid.
II. Technische Parameters
De volgende parameters zijn getest en geverifieerd als gekwalificeerd bij het verlaten van de fabriek, en vertegenwoordigen de prestatie-indicatoren van de apparatuur onder normale bedrijfsomstandigheden:
| Magnetisatiestroom |
Wanneer de werkspanning AC230V is, is de maximale stroom 9,8A (het aanbevolen instelbereik is 0-8A. Overmatig stroomgebruik kan oververhitting van de spoel veroorzaken). |
| Demagnetisatiestroom |
9,8A - 0 |
| Centrale magnetische veldsterkte |
> 450GS (de werkelijke limiet is 508GS).
|
| Foutmarge van axiale magnetisatiestroom |
≤ ±10% (de werkelijke meting is < +3%), wat zorgt voor uniforme magnetisatie |
| Demagnetisatie-effect |
Residuele magnetische veldsterkte ≤ 0,2mT (de werkelijke meting is 0,1mT).
|
| Totale isolatieweerstand |
≥ 2MΩ (de werkelijke meting is 5,2MΩ), wat zorgt voor elektrische veiligheid |
| Gevoeligheid |
Kan worden gekalibreerd met A1 15/50 standaard teststukken, met duidelijke weergave.
|
| Temperatuurstijging |
Onder een belastingspercentage van 10%-20%, na continue werking gedurende 4 uur, voldoet de temperatuurstijging aan de JB/T8290-2011 norm.
|
| Bedrijfsruis |
< 60dB |
III. Werkingsstappen
(1) Inspectie voor gebruik
*Veiligheidscontrole: Zorg ervoor dat de apparatuur correct is geaard en controleer het netsnoer en de uitvoerkabel op integriteit. Observeer of het oppervlak van de apparatuur beschadigd is en bevestig dat de veiligheidswaarschuwingssignalen duidelijk zichtbaar zijn.
*Controle van accessoires: Bevestig dat alle accessoires (zoals verbindingskabels, connectoren, enz.) compleet en in goede staat zijn.
*Omgevingsbevestiging: Zorg ervoor dat de werkomgeving droog en schoon is, en dat er geen brandbare of explosieve voorwerpen aanwezig zijn.
(2) Laadprocedure
*Werkstuk aansluiten: Sluit het uitgangseinde van de apparatuur stevig aan op het te inspecteren werkstuk.
*Parameterinstelling: Stel op basis van het materiaal, de specificaties en de inspectienormen van het werkstuk een geschikte magnetisatiestroom in binnen het bereik van 0-8A. Het wordt aanbevolen om met een lagere stroom te beginnen.
*Laden starten: Druk op de laadknop en de apparatuur magnetiseert het werkstuk. De magnetisatietijd is meestal erg kort (enkele seconden).
*Magnetische suspensie aanbrengen: Spuit magnetische suspensie op het oppervlak van het werkstuk tijdens of direct na de magnetisatie.
*Defecten inspecteren: Observeer onder geschikte verlichting of er magnetische sporen op het werkstukoppervlak zijn. U kunt A1 15/50 teststukken gebruiken om te verifiëren of de gevoeligheid aan de norm voldoet.
(3) Demagnetisatieprocedure
*Werkstuk demagnetiseren: Zorg ervoor dat het werkstuk zich in het midden van de spoel bevindt.
*Demagnetisatie starten: Druk op de demagnetisatieknop en de apparatuur voert automatisch de demagnetisatiebewerking uit. De demagnetisatie is voltooid wanneer de wijzer van de stroommeter terugkeert naar nul.
*Effectverificatie: Gebruik een magnetische veldmeetinstrument (zoals een Gaussmeter) om het resterende magnetische veld op belangrijke delen van het werkstuk te meten. Dit mag niet hoger zijn dan 0,2mT (de werkelijke meting bereikt meestal 0,1mT).
IV. Voorzorgsmaatregelen en onderhoud
*Veiligheidswaarschuwing:
Zorg voor een betrouwbare aarding tijdens bedrijf om elektrische schokken te voorkomen.
De apparatuur genereert een sterk magnetisch veld. Personen met pacemakers, geïmplanteerde medische apparaten en zwangere vrouwen moeten uit de buurt blijven.
Vermijd het direct aanraken van de hoogspanningsklemmen wanneer de apparatuur in bedrijf is.
*Bedrijfstips:
Niet langdurig werken boven de maximale magnetisatiestroom (8A) om beschadiging van de apparatuur te voorkomen.
Bij continu werken, let op de belastingsduur van de apparatuur (10%-20%) en vermijd overmatige temperatuurstijging door langdurige bedrijf met hoge belasting. Het wordt aanbevolen om de machine te stoppen voor afkoeling of het belastingspercentage te verlagen na 2 uur bedrijf.
Houd de apparatuur schoon en droog, en controleer regelmatig de isolatieprestaties.
*Dagelijks onderhoud:
Inspecteer regelmatig de kwaliteit van de spuitcoating van het uiterlijk. Als er schade is, handel dan onmiddellijk om roest te voorkomen.
Controleer regelmatig of alle elektrische instrumenten en besturingssystemen normaal functioneren.
Wanneer de apparatuur lange tijd niet wordt gebruikt, moet deze op een droge en goed geventileerde plaats worden opgeslagen.
V. Probleemoplossing (Kort)
|
Verschijnsel
|
Mogelijke oorzaken
|
Voorgestelde maatregelen
|
|
Niet in staat om te magnetiseren / demagnetiseren
|
De voeding is niet aangesloten en de bedrading is niet correct aangesloten.
|
Controleer de voeding, schakelaar en verbindingskabels
|
|
Onvoldoende centraal magnetisch veld
|
De instelling van de magnetisatiestroom is te laag.
|
Verhoog de stroom correct (binnen het bereik van 8A)
|
|
Het resterende magnetische veld is erg sterk na demagnetisatie.
|
De demagnetisatieprocedure is niet volledig uitgevoerd of het materiaal van het werkstuk is speciaal.
|
Voer de demagnetisatiebewerking opnieuw uit, of neem contact op met de technicus.
|
|
Abnormaal geluid van de apparatuur
|
Interne componenten zijn los.
|
Stop de machine onmiddellijk en neem contact op met een professionele reparateur.
|
