HXPC-200A Pijpleiding Buitenmuur Kruipsysteem voor Dubbelwandige Enkele Schaduw DR Inspectie
1. Algemene introductie
(1) Merk apparatuur: HUATEC
(2) Model: HXPC-200A
(3) Reissnelheid: ≥100mm/s;
(4) De loopmodus gebruikt het rupsbandtype om de verticale oriëntatie van de las te garanderen: ±1mm, de looprichting oriëntatie
Nauwkeurigheid: ±1mm;
(5) Het kan voldoen aan de rijvereisten van dubbelwandige enkele schaduw directionele röntgenmachine voor pijpleidingen met een diameter van minder dan 1600 mm;
(6) Gebruik 5G dual-band draadloos communicatiesysteem, besturingsafstand: 100 meter (open terrein);
(7) Het gebruik van 36V geïntegreerde lithiumbatterijvoeding met lage temperatuur, gemakkelijk te vervangen, kan normaal werken bij min 40°C;
(8) Werktijden: meer dan 8 uur;
(9) Stroomverbruik: ≤150W;
(10) Synchrone aandrijving met het buiswandklimvoertuig (platte scanner) om te voldoen aan de dubbelwandige enkele schaduw DR transilluminatie detectievereisten
2. Draagbare röntgenfoutdetector
Apparaatnaam: draagbare hoogfrequente constante druk röntgenfoutdetectiemachine
| Model |
XXG 300JYGF |
| Röntgenbuis |
metaal-keramische buis |
| Voedingsmodus röntgenbuis |
constante spanning |
| Regelbereik röntgenbuisspanning |
50-300kV |
| Stap voor röntgenbuisspanningsregeling |
1kV/stap
|
| Röntgenbuisstroom |
0.5-3.0mA |
| Stap voor buisstroomregeling |
0.1mA/stap |
| Maximale belichtingstijd |
99 minuten 59 seconden
|
| Vertraging hoogspanningsinstelbereik |
0-99 seconden
|
| Maximaal vermogen van de röntgenbuis |
900W |
| Bedrijfsfrequentie |
100kHz
|
| Focusgrootte |
AC.EN12543 d=3.0mm (AC.IEC 336 1.5mm)
|
| Penetratiedikte |
65mm (A3 staal, brandpuntsafstand 700mm, HUATEC D7 film, negatief zwart ≥2.0, 10 minuten)
|
| Tijdelijke belastingssnelheid |
100% (bij omgevingstemperatuur van 20°C, maximale vermogensomstandigheden)
|
| Stralingshoek |
40°x 55° |
| Interne filter |
1mmBe |
| Extra filter |
4mm Alequivalent
|
| Afmetingen pijpkop |
φ295mmx775mm (inclusief eindring) |
| Gewicht buiskop |
29kg |
| Verbindingskabel |
50M |
| Voedingskabel |
10M |
| Afmetingen controller |
465mmx154mmx323mm
|
| Gewicht controller |
11.3kg |
| Ingangsvermogen |
200-250VAC, 47-400Hz |
| Anode koelmethode |
geforceerde luchtkoeling |
| Toelaatbare omgevingstemperatuur |
-20°C~+40°C |
3. Standaard accessoires zijn onder meer:
DR paneel detector pijp buitenmuur klimmachine
Röntgenmachine pijp buitenmuur klimmachine
Digitale platte detector 1024,76μm, beeldgebied 233 x 97mm

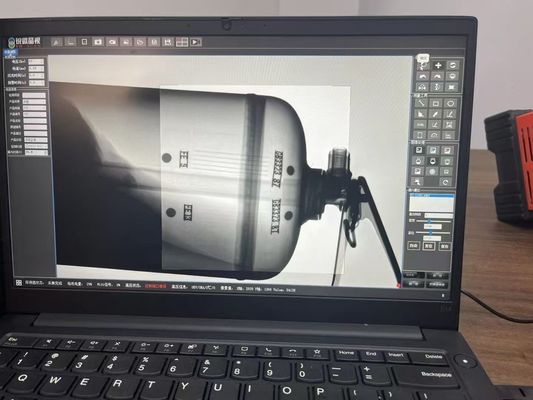

Digitale beeldacquisitie- en verwerkingssoftware
Laptop computer
Hoogfrequente constante druk röntgenfoutdetector (directioneel)
Rupsgeleiderail (Aangepast volgens klantvereisten): Ø813mm, Ø1016mm, Ø1219mm, Ø1422mm 4 stuks.
