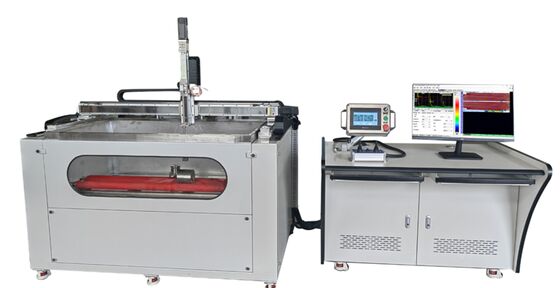

HUT-8 Multichannel Ultrasoon Foutdetector met A/B/C/D Scan Automatische Foutanalyse
Productgebruik

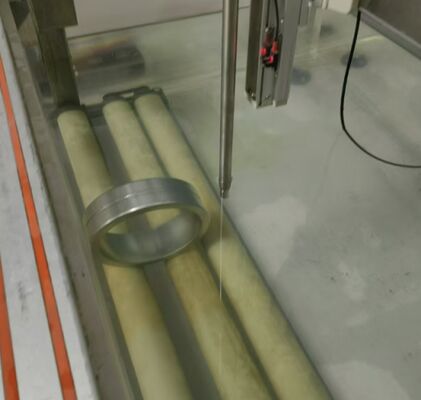

De ultrasone foutdetector voor waterimmersie is geschikt voor C-scan inspectiesystemen van materialen zoals koolstofstaal, roestvrij staal, aluminiumlegering, titaniumlegering, koperlegering en composietmaterialen. Het is een ultrasoon testapparatuur die wordt gebruikt in industrieën zoals de lucht- en ruimtevaart, scheepsbouw en non-ferrometalen om interne defecten zoals scheuren, delaminatie, kleeflagen, insluitsels en poriën te detecteren.
Belangrijkste technische parameters
| Diktebereik |
0,8~9999 mm (A-scan)0,8~500 mm (C-scan)
|
| Aantal kanalen per eenheid |
1-8 kanalen, zend/ontvangst gesplitst/gecombineerd selecteerbaar |
| C-scan |
Tomografische sectieanalyse, minimale sectiegrootte 0,1 mm |
| Probe frequentie |
0,2~25 MHz |
| Stapgrootte enkele probe |
0,1~3 mm |
| Grote stapgrootte |
80, 200, 400 en 800 mm (vier specificaties) |
| Minimaal te detecteren defect |
diepte 5 mm,φ0,2 mm |
| Zendspanning |
-350V optioneel
|
| Zendimpedantie |
400Ω, 80Ω |
| Puls dalende flank |
<15 ns (10%~90%)
|
| Pulsbreedte |
30–1000 ns, in stappen van 5 ns
|
| Bedrijfsfrequentie |
100 MHz
|
| Sampling kanalen |
1 / 2 / 4Pad selecteerbaar, parallelle werking
|
| Sampling frequentie |
100 MHz (8 bits)
|
| Versterkingsbereik |
0 dB~110 dB, in stappen van 1 dB en 6 dB
|
| Laagdoorlaatfilter |
3,5 / 5 / 7,5 / 10 MHz selecteerbaar
|
| Ontvangstbandbreedte |
0,5 MHz ~ 22 MHz
|
| Detectiemethode |
Radiofrequentie/volledige detectie, positieve helft of negatieve helft selecteerbaar
|
| Horizontale lineariteit |
<0,5%
|
| Verticale lineariteit |
<3%
|
| Resolutie |
>28 dB
|
| Gevoeligheidsmarge |
>55 dB
|
| Herhalingsfrequentie |
2,5 kHz~5 kHz (per kanaal)
|
| Codering en telling |
2-assig, AB-fase, of puls + richting
|
| Optische isolatie ingang/uitgang |
8/8 kanalen
|
| Signaalinterface |
SMA/BNC optioneel
|
| Netwerkinterface |
100 Mbps
|
| Omgevingstemperatuur-30°C ~ 70°C |
Omgevingsvochtigheid
|
| <90% |
Kenmerken
|
Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. C-scan software kan direct het defectgebied, de afstand tussen defecten meten, defecten evalueren en abnormale gebieden markeren, wat experimenteel onderzoek en registratie vergemakkelijkt.
Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant. Ø
De software voor gegevensacquisitie en -analyse beschikt over een Chinese gebruikersinterface (een Engelse interface is ook beschikbaar). De gebruikersinterface is gebruiksvriendelijk, eenvoudig te bedienen en biedt intuïtieve resultaten, waardoor de vereiste technische vaardigheden voor operators worden verminderd. Functionaliteit kan continu worden geüpgraded volgens de behoeften van de klant.
