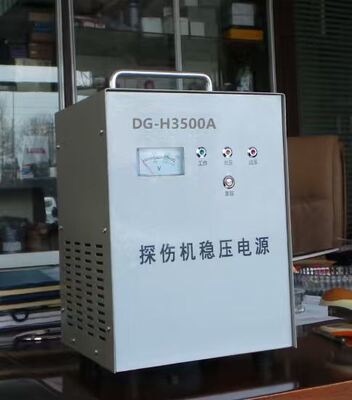

Spanningsstabilisator voor foutdetector DG-H3500A

Spanningsstabilisator voor Foutdetector DG-H3500A

I. Belangrijkste Functionele Kenmerken:

Deze spanningsstabiliserende voeding maakt gebruik van een ultralage spanningsontwerp en kan de uitgangsspanning automatisch en snel aanpassen aan de normale waarde binnen een extreem breed ingangsspanningsbereik.

De ringkerntransformator wordt gebruikt, met een hoog rendement en laag verlies.

Het is uitgerust met overspanningsbeveiliging, onderspanningsbeveiliging, vertragingsbeveiliging en overstroombeveiliging, wat een betrouwbare en veilige werking van de foutdetector garandeert.

II. Belangrijkste Technische Indicatoren

1. Voedingstype: 220VAC 50HZ

2. Nominaal uitgangsvermogen: 3500VA

3. Ingangsspanningsbereik: 130V-270V

4. Nauwkeurigheid uitgangsspanning: 220V±8%

5. Vertragingsbeveiliging: 5±2 minuten

6. Elektrische isolatiesterkte: 1500V AC gedurende 1 minuut

7. Omgevingstemperatuur: 0-40℃

8. Omgevingsvochtigheid: 20-90% RH

9. Uitvoeringsstandaard: SB/T10266-1996

III. Installatie en Gebruik

De achterkant van de spanningsstabiliserende voeding is voorzien van aansluitklemmen en gemarkeerd met de woorden "Input" en "Output". De bedrading moet worden uitgevoerd door personeel met enige elektrische kennis na het uitschakelen van de voeding. De "input" moet worden aangesloten op de 220VAC netvoeding, en de dwarsdoorsnede van de draad mag niet minder zijn dan 2,5 mm². Het uitgangseinde moet worden aangesloten op de stralingsmachine. Gemarkeerd met "L" is de fasedraad, "N" is de nuldraad en " " is de veiligheidsaardedraad. Het moet tijdens gebruik veilig geaard zijn om het risico op elektrische schokken te vermijden. De zijdelingse stekkerstrip kan ook direct worden aangesloten op de foutdetector en andere elektrische apparaten. Wanneer de lijn plotseling de stroom verliest of de limietbeveiliging overschrijdt, drukt u op de "Reset" knop om de werkende staat te betreden.

IV. Opmerkingen

1. Deze spanningsstabiliserende voeding is uitgerust met een spanningsstabilisatieschakelaar en een rechtstreekse schakelaar. Wanneer de spanningsstabilisatieschakelaar is ingeschakeld, gaat de voeding naar de spanningsstabilisatiemodus. Wanneer de rechtstreekse schakelaar is ingeschakeld, gaat de voeding naar de rechtstreekse modus (zonder spanningsregeling).
2. Het instrument en de indicatielampjes op het paneel geven de huidige werkende status aan.

3. De machine heeft een hoge spanning aan de binnenkant. Niet-professionals mogen de behuizing niet openen om het risico op elektrische schokken te vermijden.
