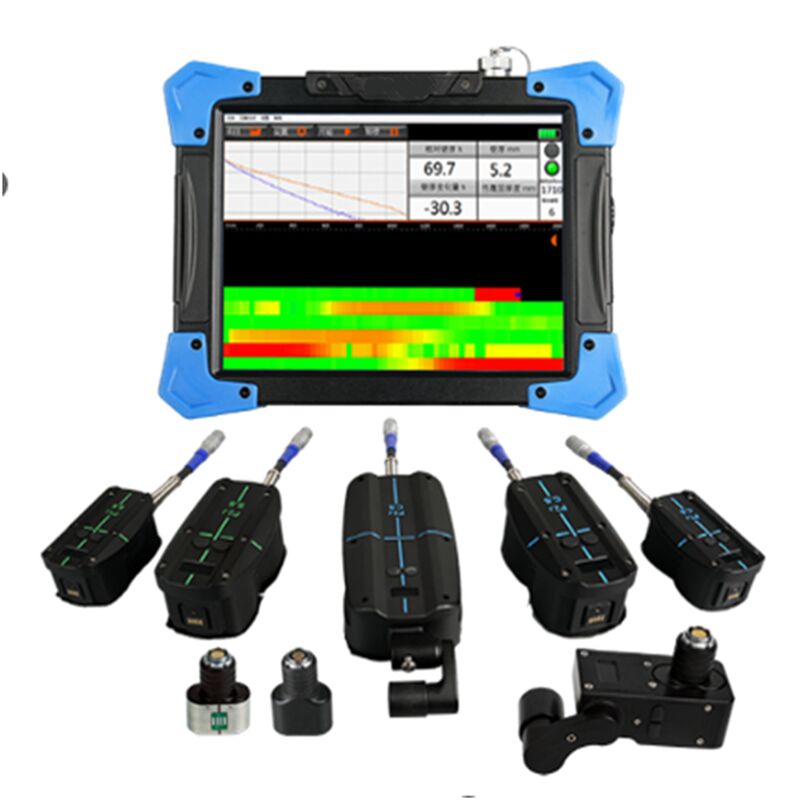

HEF-17B Pulse Eddy Current Detector

HEF-17B Pulse Eddy Current Detector

1. Model en configuratie

2. Korte inleiding

De apparatuur kan worden gebruikt voor de in gebruik zijnde inspectie van de wanddikte van de metalen buizen buiten de bekledingslaag, in plaats van de traditionele sinusvormige stroomprikkels voor pulsstroom,pulsmagnetisch veld buiten de geleider, de geleider in de pulserende draadloze sensor, door het dempingsproces van pulserende draadloze elektromagnetische veld te meten, om de mate van corrosie van de buiswanddikte te beoordelen.Vergeleken met de traditionele wanddikte-detectiemethode:zonder poets, zonder koppeling, kan de detectie-efficiëntie aanzienlijk worden verbeterd.

In vergelijking met de conventionele technologie voor het testen van pulserende wervelstroom,precisie-scanfuncties:minder storing door omgevingsfactoren, hoge detectie-efficiëntie, hogere resolutie (kan kleine corrosie detecteren, het gemiste detectiegehalte is extreem laag),geschikt voor het detecteren van corrosie van hoogrisicodelen zonder coating layer (zonder of na verwijdering) of dunne coating layer (minder dan 300 mm anticorrosive coating layer), enz.),bijvoorbeeld: procesleiding van de productie-installatie, waterwand, ovenbuis, kleine verbindingsbuis, elleboog, tee, enz.

3. Functionele kenmerken

• ★Er zijn sneltoetsen en LCD-scherm op de sonde, die de werkstatus en detectiegegevens in realtime kan weergeven,en de werkdoeltreffendheid wordt aanzienlijk verbeterd zonder frequente werking van de gastheer tijdens het detectieproces.
• ★De sonde gebruikt elektronische scherpsteltechnologie, die een hogere ruimtelijke resolutie, een grotere herkenbaarheid en een sterkere anti-interferentie-capaciteit heeft voor lokale corrosiefouten.
• Het is niet gevoelig voor de vorm van de gebreken, het kan de wanddikte corrosie of andere dikte vermindering gebreken van metalen onderdelen "met dekking laag (isolatie laag, koeling laag,beschermende laag, enz.)".
• Inspecties kunnen worden uitgevoerd wanneer de apparatuur in gebruik is (hoge temperatuur, lage temperatuur, materialen in de apparatuur, enz.).
• Materiaal dat is gedetecteerd: detectie van resterende wanddiktes ferromagnetisch metaal materiaal zoals koolstofstaal, laaggelegeerd staal.
• ★Het kan ook de resterende wanddikte van roestvrij staal, aluminiumlegering en andere niet-ferromagnetische metalen detecteren.
• Buisplaatvorm: plaat, rechte buis, elleboog, tank.
• Verpakkingslaagmaterialen: niet-geleidende, niet-magnetische materialen (asbest, schuim, enz.), metalen mesh, ijzerplaat, aluminiumplaat en andere metalen beschermlaag.
• AC/DC hybride stroomvoorziening, ingebouwde oplaadbare lithiumbatterij die langer dan 4 uur continu werkt.
• Volledig afgesloten IP64 anti-stof en anti-splash ontwerp, siliconen omhulsel anti-drup en anti-vibratie ontwerp, meer geschikt voor harde werkomstandigheden.

4. Technische parameters

• Maximale hefhoogte: 300 mm
• Maximale detectiewanddikte: 2 ̊45 mm
• Pijpdiameter: ≥ 20 mm
• De dikte van de metalen beschermlaag: ≤ 1 mm
• ★Repetitieve detectie nauwkeurigheid: 2%
• ★Gevoeligheid voor corrosiefouten: 5% (volumeverhouding)
• Metingssnelheid: 15~0,5 keer/s (vermindert met de toenemende gemeten wanddikte)
• De lengte van de proefkabel:3m, 10m (optioneel)
• ★Ingebouwde oplaadbare lithiumbatterij, continu ≥ 4 uur werkzaam.
• ★Maat en gewicht: gastheer: L290×W220×H95mm≤3,8kg, type P1/kleine sonde: L106×W61×H52mm 0,5kg, type P2/middelgrote sonde: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5kg
• Temperatuur van het testmedium: -200°C-800°C
• Temperatuur van het contact met de sonde: -50 ̊+200°C
• Werktemperatuur van de gastheer: -10°C+50°C
• Vochtigheid: ≤85%R.H.
• Adapterstroomvoorziening: enkelfaseAC100~240V/1.7A,50/60Hz,uitgang DC20V/5A
• Verlies van vermogen: ≤ 38VA

5. Verpakking

• Hoofdeenheid (inclusief gegevenskabel, oplader, proefkabel 3 m) 1 set
• Hoogresolutiesonde (C.S. inclusief handvat) van koolstofstaal, kaal, 1 stuk
• Probeer van koolstofstaal (C.S.: kleiner, gemiddeld, groot) 1 groep
• Handleiding 1 Boek
• Huatec-kalibratiedocument 1 exemplaar
• Instrumentenkast/tas 1 stuk
