HEF-17B Pulse Eddy Current Detector
1Model en configuratie
| Artikel 1 |
Naam |
Eenheid |
Hoeveelheid |
|
Notities |
| 1 |
Hoofdeenheid (inclusief gegevenskabel, oplader, sonde-kabel 3 m) |
Gezet |
1 |
|
|
| 3 |
Carbon steel sonde (C.S.: kleiner, gemiddeld, groot) |
Groep |
1 |
|
|
2Korte inleiding

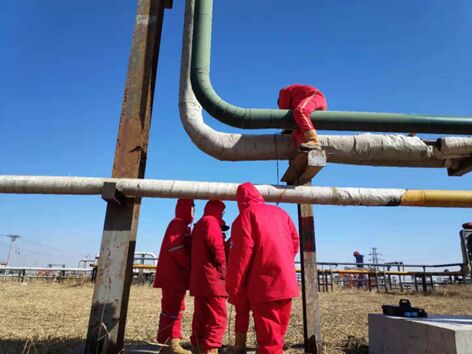

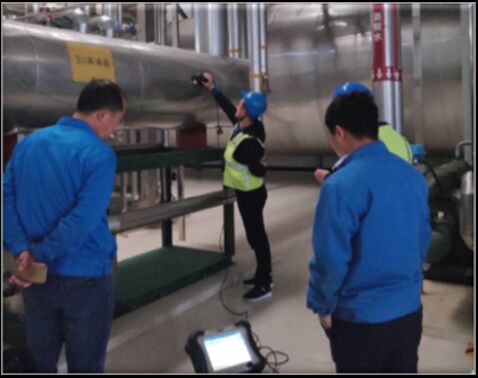

De apparatuur kan worden gebruikt voor de in gebruik zijnde inspectie van de wanddikte van de metalen buizen buiten de bekledingslaag, in plaats van de traditionele sinusvormige stroomprikkels voor pulsstroom,pulsmagnetisch veld buiten de geleider, de geleider in de pulserende draadloze sensor, door het dempingsproces van pulserende draadloze elektromagnetische veld te meten, om de mate van corrosie van de buiswanddikte te beoordelen.Vergeleken met de traditionele wanddikte-detectiemethode:zonder poets, zonder koppeling, kan de detectie-efficiëntie aanzienlijk worden verbeterd.
In vergelijking met de conventionele technologie voor het testen van pulserende wervelstroom,precisie-scanfuncties:minder storing door omgevingsfactoren, hoge detectie-efficiëntie, hogere resolutie (kan kleine corrosie detecteren, het gemiste detectiegehalte is extreem laag),geschikt voor het detecteren van corrosie van hoogrisicodelen zonder coating layer (zonder of na verwijdering) of dunne coating layer (minder dan 300 mm anticorrosive coating layer), enz.),bijvoorbeeld: procesleiding van de productie-installatie, waterwand, ovenbuis, kleine verbindingsbuis, elleboog, tee, enz.
3Functionele kenmerken
l ★Er zijn snelkoppelingstoetsen en een LCD-scherm op de sonde, waarmee de werkstatus en de detectiegegevens in realtime kunnen worden weergegeven,en de werkdoeltreffendheid wordt aanzienlijk verbeterd zonder frequente werking van de gastheer tijdens het detectieproces.
l ★De sonde gebruikt elektronische scherpsteltechnologie, die een hogere ruimtelijke resolutie, een grotere herkenbaarheid en een sterkere anti-interferentie-capaciteit heeft voor lokale corrosiefouten.
l Het is niet gevoelig voor de vorm van de defecten, het kan de corrosie van de wanddikte of andere defecten bij de vermindering van de dikte van metalen elementen met een deklaag (isolatielaag, koellaag,beschermende laag, enz.)".
De inspecties kunnen worden uitgevoerd wanneer de apparatuur in gebruik is (hoge temperatuur, lage temperatuur, materialen in de apparatuur, enz.).
l Materiaal dat is gedetecteerd: detectie van resterende wanddiktes van ferromagnetisch metaal zoals koolstofstaal, laaggelegeerd staal.
l ★Het kan ook de resterende wanddikte van roestvrij staal, aluminiumlegering en andere niet-ferromagnetische metalen detecteren.
L Buisplaatvorm: plaat, rechte buis, elleboog, tank.
l Materiaal voor de bekleding: niet-geleidende, niet-magnetische materialen (asbest, schuim, enz.), metalen gaas, ijzerplaten, aluminiumplaten en andere metalen beschermlaag.
l Hybride AC/DC-voeding, ingebouwde oplaadbare lithiumbatterij, die langer dan 4 uur continu werkt.
l Volledig afgesloten IP64 anti-stof en anti-splash ontwerp, siliconen omhulsel anti-drop en anti-vibratie ontwerp, meer geschikt voor moeilijke werkomstandigheden.
4Technische parameters
l Maximale hefhoogte: 300 mm
l Maximale detectiewanddikte: 2 ̊45 mm
l Pijpdiameter: ≥ 20 mm
l De dikte van de metalen beschermlaag: ≤ 1 mm
l ★Herhaalde detectie nauwkeurigheid: 2%
l ★gevoeligheid voor de detectie van corrosiefouten: 5% (volumeverhouding)
l Metingssnelheid: 15~0,5 keer/s (verminderend met de toenemende gemeten wanddikte)
l De lengte van de sonde: 3 m, 10 m (optioneel)
l ★Ingebouwde oplaadbare lithiumbatterij, met een continu werkvermogen van ≥ 4 uur.
l ★Grootte en gewicht: gastheer: L290×W220×H95mm≤3,8 kg, type P1/kleine sonde: L106×W61×H52mm 0,5 kg, type P2/middelgrote sonde: L148×W73×H192mm 1kg,P3型/大探头L196×W100×H62.5mm 1,5 kg
l Temperatuur van het testmedium: -200°C tot 800°C
l Temperatuur van het contact met de sonde: -50 ̊+200°C
l Werktemperatuur van de gastheer: -10°C+50°C
L Vochtigheid: ≤ 85% R.H.
l Adapter stroomtoevoer: enkelfasige AC100~240V/1.7A,50/60Hz,uitgang DC20V/5A
l Verlies van vermogen: ≤ 38VA
5Verpakking
L Hoofdeenheid (inclusief gegevenskabel, oplader, proefkabel 3 m) 1 Set
L Hoogresolutiesonde (C.S. inclusief handvat) van koolstofstaal 1 stuks
L Carbon steel probe (C.S.: klein, middel, groot) 1 groep
L Handleiding 1 Boek
l HUATEC-kalibratiecertificaat 1 exemplaar
Instrumentenkast/tas
