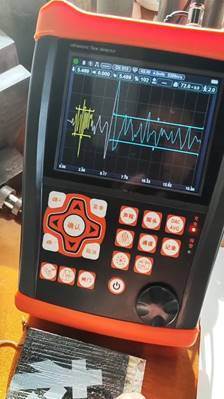

HFD-810 IP65 Hoge Precisie Ultrasone Verbindingstester met B-scan Beeldvorming Bluetooth PDF Rapport

HFD-810 IP65 Hoge Precisie Ultrasone Lasdetector met B-scan Beeldvorming Bluetooth PDF Rapport

Kenmerken:

  Belangrijkste parameters getest voor de waterdichte laag: dikte en hechting.

  Ondersteunt volledige testprocedures; eenvoudig te bedienen, waardoor inspectie van de waterdichte laag direct na het opstarten mogelijk is.

  Ondersteunde inspectie met B-scan beeldvorming.

  Herhalingsfrequentie: 16–15000 Hz instelbaar met hoge precisie; snelle scanning zorgt ervoor dat geen defecten worden gemist.

  Hoge signaal-ruisverhouding, extreem stabiele golfvorm en speciaal anti-interferentie ontwerp voor betrouwbare werking onder zware omstandigheden.

  12-bit AD-converter, compatibel met 25 MHz probes, levert duidelijke details met hoge gevoeligheid en resolutie voor kleine defecten.

  Analyseert en evalueert automatisch de prestaties van de probe en genereert een probe-evaluatierapport.

  Hoge precisie diktemeting functie.

  Bluetooth draadloze transmissie; ter plaatse genereren en afdrukken van detectierapporten via mobiele APP.

  Detectierapporten kunnen direct worden geëxporteerd als bewerkbare PDF-bestanden zonder speciale software.

  Het instrument ondersteunt automatische upgrades via USB-stick, handig en efficiënt.

  IP65 beschermingsgraad, robuust, waterdicht en stofdicht; dempende beugel maakt aanpassing aan elke hoek mogelijk.

 Enkele batterij biedt 15 uur continue werking, 3 uur snelladen en ondersteunt onafhankelijk opladen; twee batterijen maken non-stop werken mogelijk.

Technische Specificaties

Opmerking: Alle bovenstaande indicatoren worden gemeten met een probefrequentie van 2,5 MHz en volledige golf detectiemodus.

Functies

  Automatische kalibratie: Automatische kalibratie met één toets voor gemakkelijke bediening. Kalibreert automatisch het nulpunt van de probe, de K-waarde, de voorkant en de geluidssnelheid van het materiaal.

  Automatische weergave van defect echo positie: diepte d, horizontaal p, afstand s, amplitude, equivalent dB, diameter φ waarde.

  Functies zoals automatische versterking, echo-envelop en piekgeheugen verbeteren de efficiëntie van de detectie.

  φ waarde berekening: Voor rechte probe smeedinspectie, automatisch omzetten naar diafragma φ waarde bij het lokaliseren van de maximale defect echo; berekening van grote platbodem wordt ondersteund.

  500 onafhankelijke detectiekanalen (uitbreidbaar), vrij om detectienormen voor elke industrie in te voeren en op te slaan, geen noodzaak om testblokken ter plaatse mee te nemen.

  Opslaan en afspelen van maximaal 1000 A-scan golfvormen en gegevens (uitbreidbaar).

  Externe U-schijf ondersteund; interne opslag kan op elk moment worden geëxporteerd en onbeperkte detectiebestanden kunnen direct worden opgeslagen.

  B-scan: Real-time scanning en dwarsdoorsnede weergave, die de defectvorm tonen voor meer intuïtieve resultaten.

  20 ingebouwde detectienormen, ondersteunt gratis invoer van elke industrienorm.

  Instelbare zendpulsbreedte en intensiteit.

  Bluetooth communicatie met mobiele telefoons en computers voor beheer van detectierapporten.

  Aangedreven door hoogwaardige, veilige en milieuvriendelijke lithiumbatterij. Standaardversie ondersteunt meer dan 12 uur continue werking; optionele versie verlengt tot 15 uur.

  Real-time klokregistratie: Volg, registreer en sla de werkelijke datum en tijd van inspectie op.

  Digitale onderdrukking zonder invloed op versterking en lineariteit.

  Versterkingscompensatie: Corrigeer dB-verzwakking veroorzaakt door oppervlakte ruwheid, lange afstand inspectie van dikke werkstukken, etc.

  Krommingscorrectie: Voor gebogen werkstukken, toon de omtrekspositie en diepte van defecten in real-time.

  Twee invoermodi: hoek en K-waarde.

  Echo-nummer analyse.

  Echo-codering: Toon 1–9 echo's in verschillende kleuren voor gemakkelijke defectlokalisatie.

  Scherm bevriezen en ontdooien.

  Golfvorm vulling.

  Indicatie van stroomstatus.

  Capture marker.

  Golfvormkleur markering binnen poort.

  Poort expansie.

Standaard accessoires

  Hoofdunit: 1 stuk

  Speciale rechte probe voor waterdichte laag: 1 stuk

  Rechte probe DTM5: 1 stuk

  9V voedingsadapter: 1 stuk

  Probe kabel: 1 stuk

  Product verpakkingsdoos: 1 stuk

  Gebruikershandleiding: 1 stuk

  Certificaat van conformiteit, paklijst, garantiekaart: 1 set

  Ultrasone detector mobiele APP: 1 set

  Instrument polsband: 1 stuk

Optionele accessoires

  Standaard testblok

  Andere soorten probes

  Andere probe kabels

  Couplant

  Bluetooth printer
