Machine voor natte magnetische deeltjesinspectie
De natte MPI-machine van het banktype is een kernapparatuur die wordt gebruikt bij industriële niet-destructieve inspectie (NDI) voor batchdetectie van oppervlakte- en nabij-oppervlaktefouten in ferromagnetische materialen. Het heeft een hoge detectie-efficiëntie, intuïtieve resultaten en is geschikt voor kwaliteitscontrole-scenario's in meerdere industrieën.
Hoofddoel
Detectie van oppervlakte- en nabij-oppervlaktefouten van ferromagnetische materialen (staal, ijzer, nikkel, kobaltlegeringen), zoals scheuren, plooien, insluitsels, poriën, gebrek aan penetratie, enz.
Gebruikt voor fabrieksinspectie, onderhoud tijdens gebruik en reparatieverificatie van grondstoffen, smeedstukken, gietstukken, bewerkte onderdelen en gelaste onderdelen.

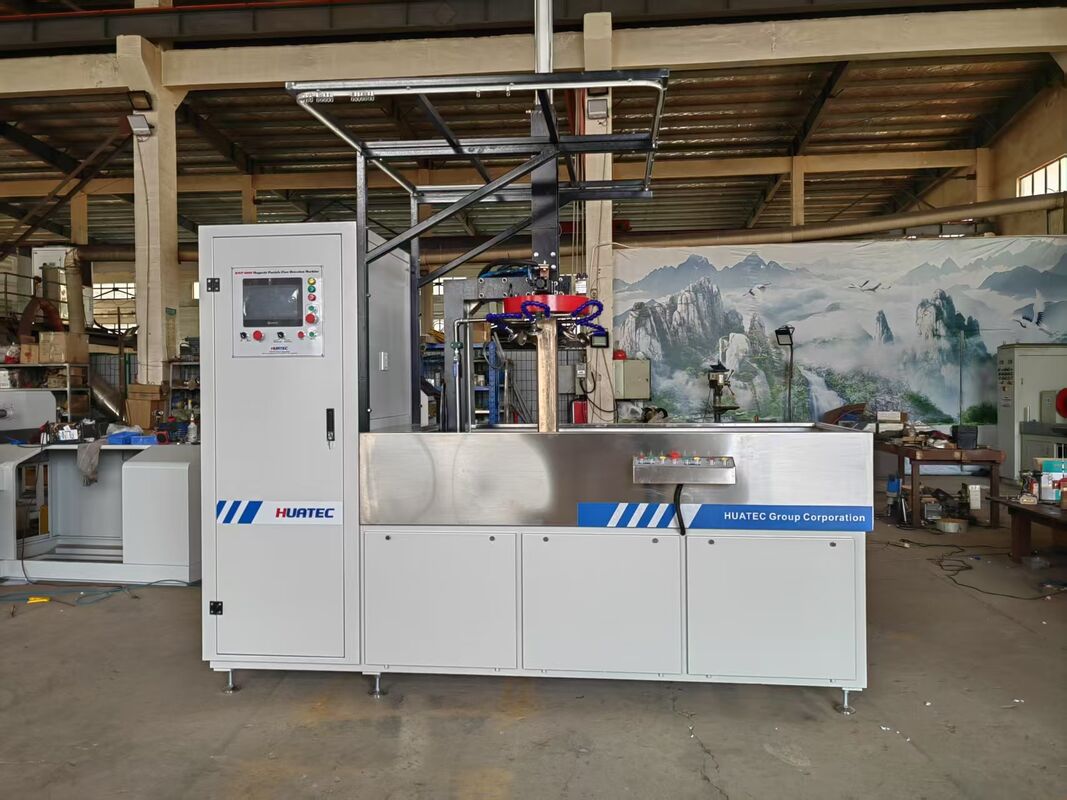

De HMP-6000 driefasige volgolf AC-DC fluorescerende magnetische deeltjesdetector is een soort vaste
AC-DC multifunctionele semi-automatische natte fluorescerende magnetische deeltjesdetectieapparatuur. Het is
ontworpen op basis van het principe van magnetisatie en vervaardigd volgens de standaard
vereisten van JB/T8290-2011 Machine voor magnetische deeltjesfoutdetectie.
Deze machine is geschikt voor niet-destructieve inspectie van het oppervlak en nabij-oppervlak van onderdelen gemaakt van
ferromagnetische materialen zoals ringvormige componenten in industrieën zoals machines, auto's,
luchtvaart, verbrandingsmotoren en spoorwegen. Het kan uiterst subtiele defecten detecteren, zoals scheuren
en slakkeninsluitsels op het oppervlak en nabij-oppervlak van onderdelen veroorzaakt door gieten, smeden, lassen,
strekken, afschrikken, slijpen en vermoeidheid.
| Driefasige volgolf DC-stroom |
DC 0-6000A |
| AC magnetisatiestroom |
AC 0-6000A |
| Magnetisatietijd |
0,5-9,9 seconden instelbaar (magnetisatietijd digitaal display), met een nauwkeurigheid van 0,1 seconden; |
| Magnetisatiemethode |
Totaal 6 soorten magnetisatiemodi, 1.Circumferentiële DC unidirectioneel, 2.
Circumferentiële AC unidirectioneel, 3. Longitudinale DC unidirectioneel, 4. Longitudinale AC unidirectioneel, 5.
Gecombineerde magnetisatie van longitudinale DC & circumferentiële AC, 6. Gecombineerde magnetisatie van
longitudinale AC & circumferentiële DC. |
| DC ultralage frequentie demagnetisatiestroom |
DC 6000A-0, vooraf ingestelde stroom, automatisch
verzwakt van de vooraf ingestelde waarde naar nul; |
| AC demagnetisatiestroom |
AC 6000A-0, vooraf ingestelde stroom, automatisch verzwakt
van de vooraf ingestelde waarde naar nul; |
| DC demagnetisatiestroomfrequentie is verdeeld in vijf categorieën |
0,39Hz(5), 0,78Hz(4), 1,56Hz(3),
2,34Hz(2), 3,12Hz(1); |
| Demagnetisatie-effect |
remanentie na demagnetisatie ≤0,2mT; |
| Detectiegevoeligheid |
standaard AS5282 testblok DC 3500A DC display 9 gaten (in overeenstemming met GJB 2028
en HB/Z72 normen); AC A-type nr. 2 teststuk toont duidelijk; |
| Schakelmethode magnetisatiestroom |
pneumatische messchakelaar |
| Magnetisatie spoel |
vast type |
| Klem methode |
eenzijdige pneumatische klemming |
| Voeding |
driefasige vieraderige 380V 50Hz 250A. |
Werkingsprincipe
Deze machine is gebaseerd op een kleine industriële programmeerbare logische controller (PLC) en een
programmeerbaar touchscreen (PT) als kern, die verschillende acties van het systeem aanstuurt, zoals
klemmen, beweging van de fixture, spuiten van magnetische suspensie, magnetisatie, loslaten, stroomrichting 2
schakelen, aanpassing van de stroomgrootte, enz. Het kan alle inspectieprocessen voltooien, behalve laden
en lossen en defectobservatie volgens het voorgeschreven programma, en kan automatisch worden bediend
in één cyclus of handmatig in één stap.
Magnetisatie van het werkstuk maakt gebruik van unidirectionele of gecombineerde magnetisatiemodus, dat wil zeggen
respectievelijk circumferentiële magnetisatie en longitudinale magnetisatie of cyclisch.
