ICP-H7001 Enkelkanaals ICP-emissiespectrometer 70 elementen analyse Hoge gevoeligheid

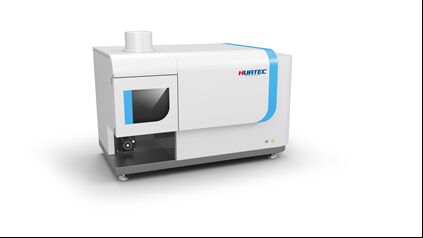

ICP-H7001 Enkelkanaals ICP Optische Emissiespectrometer 70 Elementen Analyse Hoge Gevoeligheid

1. Instrumentbeschrijving en omgevingsvereisten

1.1 Instrumentbeschrijving

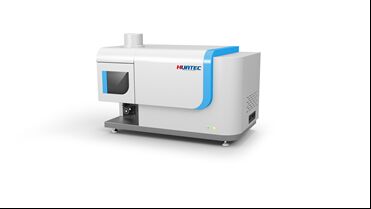

HUATEC ICP-H7001 is een enkelkanaals scannende inductief gekoppelde plasma emissiespectrometer met een hooggevoelige fotomultiplicatorbuis als detector. Het test meerdere elementen en kan tot 70 soorten elementen meten. Het heeft een solid-state hoogfrequente RF-generator, automatische afstemming en software met Chinese en Engelse bedieningsinterfaces; Configureer een speciaal circulair koelwatersysteem, argon gaskanaal, koelwaterleiding en een hooggevoelig monstersysteem (geïmporteerde hoogrendementsverstuiver met een dubbele buis atomisatiekamer).

1.2 Omgevingsvereisten

1.2.1. Installeer het instrument niet direct bij een raam of deur om convectie, stof, corrosieve gassen en trillingen te voorkomen.

1.2.2. Blijf uit de buurt van sterke elektromagnetische interferentie.

1.2.3. Omgevingstemperatuur: 20-25 ℃.

1.2.4. Werkvochtigheid: ≤ 70%.

1.2.5. Het instrument moet op een stabiele werkbank zonder trillingen worden geplaatst en er moet een afzuigsysteem boven het instrument zijn. Er mag geen sterk licht of sterke elektromagnetische interferentie in de buurt van het instrument zijn, en er mogen geen sterke corrosieve gassen in de omgeving zijn.

2. Belangrijkste technische parameters

2.1 Desktop, plasma verticaal observatiesysteem.

2.2 Plasma vlammen kunnen in twee dimensies (voor en achter, boven en beneden, links en rechts) worden aangepast via computerbesturing.

2.3 De detectielimiet voldoet aan de A-klasse vereisten van de nationale norm.

2.4 Spectrale flexibiliteit: Het kan semi-kwantitatieve en kwantitatieve analyse uitvoeren op de spectraallijnen van analytische elementen.

2.5 Configureer specifieke PMT-detectoren

3. Injectiesysteem

3.1 Torch tube: Geïntegreerde geïntegreerde kwarts rechthoekige buis (gepatenteerde technologie)

3.2 Verstuiver: Hoge precisie en efficiënte concentrische verstuiver 2ml/min

3.3 Atomisatiekamer: een verlengde dubbele buis atomisatiekamer met gepatenteerde technologie

3.4 Totale argonverbruik: minder dan 14 L/min

3.5 peristaltische pomp is een vijfkanaals 15-roller volledig automatisch ontwerp, en de peristaltische pompsnelheid is continu instelbaar.

3.6 Gesplitst injectiesysteem vermindert de invloed van hoge temperatuur op atomisatie in de rechthoekige buis, en kan ook direct de voortgang van het monster observeren, wat real-time eliminatie van abnormale situaties vergemakkelijkt.

Als het instrument stilvalt wanneer de gasbron uitgeput is, zal dit niet alleen aanzienlijke schade aan de voeding veroorzaken, maar ook leiden tot het doorbranden van de torch tube. De stabiliteit van de gasbron wordt bepaald door real-time monitoring van de spanningsfeedbackwaarde aan het inlaat-uiteinde van het instrument. Zodra de waarde daalt, wordt de voeding onmiddellijk uitgeschakeld en kan het resterende gas in het instrument blijven afkoelen.

3.8 Vlam Video Monitoring: Het instrument is uitgerust met een hooggevoelig vlamdetectiesysteem en een visuele videobewakingscamera, die de vlamstatus van de verbrandingskamer in real-time kan observeren en automatisch de RF-voeding uitschakelt wanneer de motor wordt uitgeschakeld om belangrijke componenten van het instrument te beschermen.

4. RF-generator en plasma

4.1 Type: Solid-state hoogfrequente RF-generator, snelle waterkoeling (gepatenteerde technologie), automatische afstemming.

4.2 Frequentie: 27.12MHz.

4.3 Vermogen: 500W~1600W, continu instelbaar, met een instelnauwkeurigheid van 1W, vermogensstabiliteit:<0.1%.

4.4 De ontsteking van plasma is volledig automatische controle, en alle operationele parameters zoals de stroomsnelheid van het draaggas hoeven niet handmatig te worden aangepast, behalve de hoofdvoeding van ICP-OES.

4.5 Voedingseigenschappen: Uitgerust met omgekeerde vermogensbeveiliging voor RF-voeding (gepatenteerde technologie)

4.6 Vervanging van gereedschap: Snel vervangen van het injectiesysteem met behulp van gepatenteerde rechthoekige buisgereedschappen en een installatieplatform voor rechthoekige buizen.

5. Optisch systeem

5.1 Optische stabiliteit: Ontworpen op hetzelfde platform als het injectiesysteem, heeft het gehele optische systeem seismische maatregelen, en algemene grondtrillingen beïnvloeden de analytische prestaties niet.

5.2 Systeemtype: Chenitina-type (C-T-type), met een brandpuntsafstand van 1000 mm.

5.3 Het optische systeem moet op een constante temperatuur worden gehouden, met een temperatuurstabiliteit van ± 0,1 ℃.

De minimale stapafstand van de scannermotor is 0,0004 nm.

6. Besturingssoftware:

6.1 De software is eenvoudig te bedienen en intuïtief, met kwalitatieve, semi-kwantitatieve en kwantitatieve analysefuncties, evenals instrumentdiagnostische optimalisatiefuncties. De software is beschikbaar in zowel Chinese als Engelse versies en kan naar behoefte worden geschakeld. Het rapportformaat is PDF, Excel, elektronisch bestand of directe afdruk, en kan een Engelse sjabloon zijn. De besturingssoftware kan draaien onder de Engelse versie van Windows.

6.2 Door het optimaliseren van software-algoritmen kunnen real-time matrixaftrekkingsmethoden worden bereikt, waardoor real-time in- en uitzoomen van tweedimensionale coördinaten voor spectra met interferentie mogelijk is, wat spectrumverwerking vergemakkelijkt. Eén klik automatische berekening van resultaten elimineert het gedoe van secundaire gegevensverwerking voor klanten.

6.3 De softwareconfiguratie audit tracking functie kan worden ingesteld op multi-user en multi-permission instellingen. Gebruikers kunnen deze inschakelen naar behoefte, en tegelijkertijd kunnen de gemeten gegevens naar de server worden opgeslagen voor back-up.

6.4 Real-time golflengtecorrectie wordt automatisch uitgevoerd voor elke spectraallijnmeting om een nauwkeurige piekpositie te garanderen.

De 6.5 software heeft een traceerfunctie en kan de huidige resultaten van de monsterberekening in real-time weergeven tijdens het traceeren.

6.6 Volledig automatische veiligheidsbeveiligingsfunctie, instrumentcommunicatie en -besturing via control cards, observatiepositie gecontroleerd en geoptimaliseerd door software, met de functie van het regelen van de peristaltische pompsnelheid.

6.7 Instrumentdiagnostische software en netwerkcommunicatie, functies voor gegevensherverwerking.

6.8 De software heeft een functie voor gegevensarchiefbeheer, ondersteunt gegevensback-up, herstel, verwijdering en ondersteunt tekstformaat uitvoer van gegevens.
