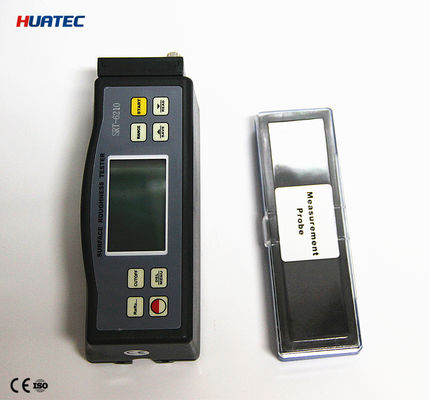

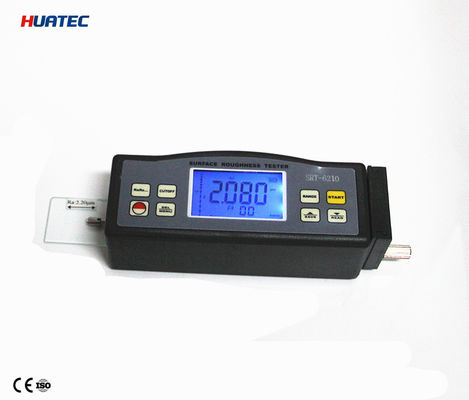

SRT-6210 Draagbare oppervlaktruisheidstester Hoogprecisie-inductaansensor Ra Rz Rq Rt
Kenmerken:
Dit instrument is compatibel met vier standaarden voor het meten van de oppervlaktebuigzaamheid van verschillende door de machine bewerkte onderdelen, het berekenen daarvan en het duidelijk weergeven van alle meetparameters.Bij het meten van de ruwheid van een oppervlak, wordt de sensor op het oppervlak geplaatst en dan gelijkmatig langs het oppervlak glijdt door het mechanisme door de scherpe ingebouwde sonde aan te drijven.Deze ruwheid veroorzaakt verplaatsing van de sonde die resulteert in verandering van de inductieve hoeveelheid van inductie spoelen om analoge signaal te genereren, die evenredig is met de oppervlaktebuigzaamheid aan het eind van de fasegevoelige rechtgever.
De exclusieve DSP verwerkt en berekent en geeft vervolgens de meetresultaten op LCD.
* Meerdere parameters: Ra, Rz, Rq, Rt
* Zeer geavanceerde inductansensoren
* Vier golffiltermethoden: RC, PC-RC, GAUSS en D-P
* Ingebouwde lithium-ion-oplaadbare batterij en besturingscircuit met grote capaciteit
* Kleine grootte, lichtgewicht en gemakkelijk te gebruiken
* Kan communiceren met de PC-computer voor statistieken, printen en analyseren via de optionele kabel en de software voor de RS232C-interface.
*Handmatig of automatisch uitschakelen. De tester kan op elk moment worden uitgeschakeld door op de Power-toets te drukken.de tester zal zichzelf uitsteken ongeveer 5 minuten na de laatste sleuteloperatie.
* De tester kan 7 groepen meetresultaten en meetomstandigheden onthouden voor later gebruik of download naar de pc.
*Metrische/imperiële omrekening
Specificaties:
| Afbeelding |
4 cijfers, 10 mm LCD, met blauw achtergrondlicht
|
| Parameters |
Ra, Rz, Rq, Rt |
| Meetbereik |
Ra, Rq: 0,005-16,00um/0,020-629,9 inch
Rz,Rt: 0.020-160.0um/0.078-6299 inch
|
| Precisiteit |
Maximaal 10% |
| Schommelingen van de weergavewaarde |
Maximaal 6% |
| Sensor |
Testprincipe: Inductietype
Radius van de proefspeld: 5 μm
Materiaal van de sondepen: diamant
Dynamo-meting van de sonde: 4mN ((0,4gf)
Proefhoek: 90o
Verticale straal van het leidkop: 48 mm
|
| Maximaal rijden |
17.5 mm0,7 inch. |
| Afscheidingslengte (l) |
0.25mm/ 0,8 mm / 2,5 mm optioneel |
| Evaluatieduur |
1-5L |
| Rijsnelheid |
bemonsteringslengte = 0,25 mm Vt=0,135 mm/s
de bemonsteringslengte = 0,8 mm Vt=0,5 mm/s
bemonsteringslengte = 2,5 mm Vt=1 mm/s
terugkeer Vt=1 mm/s
|
|
Digitaal filter voor profiel
|
Gefilterd profiel: RC
Gefilterd profiel: PC-RC
Gefilterd profiel: Gauss
Gefilterd profiel: D-P |
| Resolutie |
0.001u m indien lezen<10 um
0.01 um indien 10 um ≤meting<100 um
0.1 um indien de waarde ≥ 100 um is |
| Evaluatieduur |
(1~5) optie voor de afbakening |
| Vermogen Li-ion batterij |
oplaadbaar |
| Bedrijfsomstandigheden |
Temperatuur 0 tot 50°C,Vochtigheid < 80%
|
| Afmeting en gewicht |
140 x 57 x 48 mm (5,5 x 2,2 x 1,9 inch), ongeveer 420 g
|
Standaardlevering:
Hoofdeenheid 1
Het dragen van de koffer 1
Standaard sensor 1
Standaardmonsterplaat 1
Stroomadapter 1
Operatiehandleiding 1
Schroevendraaier 1
Verstelbaar been 1
Sensorbeschermer 1
Optioneel accessoire:
Kabel en software voor RS-232
Uitbreidingsstaaf
Ondersteuning van de metingen
Speciaal ophaalapparaat voor groeven, gaten en gaten
