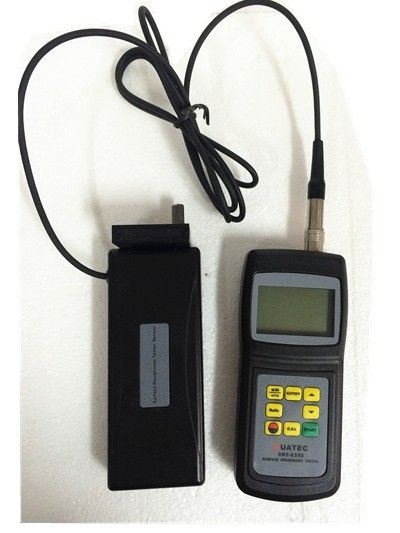

SRT-6350 Ra Rz-meting Hoogprecisie-oppervlakgrofheidsmeter
Kenmerken:
* De oppervlaktebuigzaamheidstester SRT6350 is compatibel met vier standaarden voor het meten van de oppervlaktebuigzaamheid van verschillende door machines bewerkte onderdelen.berekenen en duidelijk alle meetparameters weergeven.
* Bij het meten van de ruwheid van een oppervlak wordt de sensor op het oppervlak geplaatst en dan gelijkmatig langs het oppervlak glijdend door het mechanisme door de afzonderlijke sonde aan te drijven.
* Deze ruwheid veroorzaakt verplaatsing van de sonde, wat resulteert in verandering van de inductiehoeveelheid van de inductie spoelen om zo een analoog signaal te genereren,die in verhouding staat tot de oppervlakte ruwheid aan het eind van de fasegevoelige rechtgever.
* De exclusieve DSP verwerkt, berekent en geeft vervolgens de meetresultaten op LCD.
* Meerdere parameters: Ra, Rz
* Zeer geavanceerde inductansensoren
* Vier golffiltermethoden: RC, PC-RC, GAUSS en D-P
* Ingebouwde lithium-ion-oplaadbare batterij en besturingscircuit met grote capaciteit
* Kleine grootte, lichtgewicht en gemakkelijk te gebruiken
* Kan communiceren met de pc-computer voor statistieken, printen en analyseren via de optionele kabel en de software voor RS232C of USB-interface.
*Handmatig of automatisch uitschakelen. De tester kan op elk moment worden uitgeschakeld door op de Power-toets te drukken.
* De tester kan 7 groepen meetresultaten en meetomstandigheden onthouden voor later gebruik of download naar de pc.
*Metrische/imperiële omrekening
Specificaties:
| Afbeelding |
4 cijfers, 10 mm LCD, met blauw achtergrondlicht
|
| Parameters |
Ra, Rz |
| Meetbereik |
Ra: 0.050-10.00um/1.000-400.0uin
Rz: 0.020-100.0um/0.780-4000uinch
|
| Precisiteit |
≤ ± 10% |
| Schommelingen van de weergavewaarde |
Maximaal 6% |
| Sensor |
Testprincipe: Inductietype
Radius van de proefspeld: 5 μm
Materiaal van de sondepen: diamant
Dynamo-meting van de sonde: 4mN ((0,4gf)
Proefhoek: 90o
Verticale straal van het leidkop: 48 mm
|
| Maximaal rijden |
17.5 mm0,7 inch. |
| Afscheidingslengte (l) |
0.25mm/ 0,8 mm / 2,5 mm optioneel |
| Evaluatieduur |
1-5L |
| Rijsnelheid |
bemonsteringslengte = 0,25 mm Vt=0,135 mm/s
de bemonsteringslengte = 0,8 mm Vt=0,5 mm/s
bemonsteringslengte = 2,5 mm Vt=1 mm/s
terugkeer Vt=1 mm/s
|
|
Digitaal filter voor profiel
|
Gefilterd profiel: RC
Gefilterd profiel: PC-RC
Gefilterd profiel: Gauss
Gefilterd profiel: D-P |
| Resolutie |
0.001u m indien lezen<10 um
0.01 um indien 10 um ≤meting<100 um
0.1 um indien de waarde ≥ 100 um is |
| Evaluatieduur |
(1~5) optie voor de afbakening |
| Vermogen Li-ion batterij |
oplaadbaar |
| Bedrijfsomstandigheden |
Temperatuur 0 tot 40 °C°C,Vochtigheid < 80%
|
| Afmeting en gewicht |
140 x 57 x 48 mm (5,5 x 2,2 x 1,9 inch), ongeveer 420 g
|
Standaardlevering:
Draagtas 1 stuks
Hoofdeenheid 1 stuks
Standaard sensor 1pc
Standaardmonsterplaat... 1pc.
Stroomadapter 1 stuks
Handleiding... 1pc
Schroevendraaier 1 stuks
Verstelbaar been 1 stuks
Sensorbeschermer 1 stuks
Optioneel accessoire:
1Kabel en software voor RS-232/USB
2Verlengstok
3Groove stylus
4Kromme sonde.
5. Meetstand
6. Bluetooth-interface
