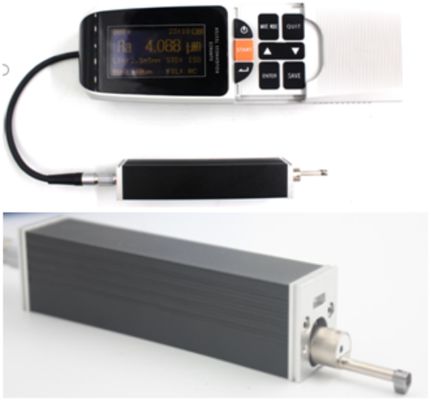

SRT-6671 Precisie Oppervlakteruwheidmeter met SD-kaartopslag & Meerdere Sensoren
Kenmerken van het Instrument
● ARM-processor voor besturing en gegevensverwerking, hoge snelheid, laag stroomverbruik;
● Software-gebaseerd real-time besturingssysteem, ondersteunt multi-task parallelle verwerking;
● Groot bereik, meerdere parameters: Ra, Rz, Rq, Rt, Rp, Rv, R3z en andere 13 parameters;
● 128*64 hoge helderheid OLED-display, zelfverlichtend, breed temperatuurbereik, volledige kijkhoek；
● Toont rijke informatie, intuïtief, kan alle parameters en grafieken weergeven;
● Compatibel met ISO, DIN, ANSI, JIS nationale normen;
● Ingebouwde oplaadbare lithiumbatterij, kan laadprocesindicaties weergeven, de operator kan de laadgraad te allen tijde kennen;
● Met de resterende batterij-indicatorpictogram, prompt gebruikers om op tijd op te laden;
● Grote capaciteit gegevensopslag, de machine FLASH kan 200 groepen originele gegevens en golfvorm opslaan;
● Uitbreidbare Micro SD-kaartopslag, tot 16 GB;
● Compatibel met een verscheidenheid aan sensoren: standaard sensor, kleine gat sensor, groef sensor, diepe groef sensor;
● Geoptimaliseerde sensorstructuur, de gemeten waarde is stabieler;
● Gebruikmakend van USB-interface, kan computer en printer verbinden, kan ingebouwde software online upgrade realiseren.
Technische Parameters
Hoofdunit
| Parameters |
Ra,Rz,Rq,Rt,Rc,Rp,Rv,R3z,R3y,Rz(JIS),Ry,Rs,RSk,Rku,Rmax,Rsm,Rmr,Rpc,Rk,Rpk,Rvk,Mr1,Mr2 |
| Meetbereik |
Ra:0.025-12.5μm |
| Weergavebereik |
Ra,Rq:0.005-16μm；Rz,Ry,Rt,Rp,Rv,Rmax,R3z:0.02-160μm；RS,RSm:1mm；Rmr:0-100%(%Rt)；Rsk:0-100% |
| z-as meetbereik |
±20μm,±40μm,±80μm |
| Maximale weergave-resolutie |
0.001μm |
| Filter |
RC,PC-RC,GAUSS,D-P |
| Lengte van sampling l |
0.25mm,0.8mm,2.5mm |
| Lengte van evaluatie L |
(1-5)l(optioneel), l is de sampling lengte |
| Maximale aandrijfslag |
17.5mm/0.7inch |
| Minimale aandrijfslag lengte |
1.3mm/0.052inch |
| Indicatiefout |
≤±10% |
| Indicatiewaarde variabiliteit |
≤6% |
| Weergavemodus |
128×64 OLED Lattice vloeibaar kristal (spontane licht) |
| Voeding |
Oplaadbare lithiumbatterij |
| Totale afmetingen |
140mm×52mm×48mm |
| Gewicht |
440g |
Sensor
| Sensor prestatie-index |
| Detectieprincipe |
Inductietype |
| Meetbereik |
160μm |
| Radius van stylus tip |
5μm |
| Naaldpunt materiaal |
Diamant |
| Meetkracht |
4mN(0.4gf) |
| Stylus tip hoek |
90° |
| Radius van skid kromming |
45mm |
Toepassingsgebied:
SRT-6671 veel gebruikt in machinebouw, luchtvaart, auto-onderdelen, communicatie, elektrische energie, elektronica en andere industrieën. Het is ook geschikt voor universiteiten, wetenschappelijke onderzoeksinstituten, technische toezichtbureaus, speciale aanklagers en dergelijke.
Standaard Configuratie
| Productnaam |
AANT. |
Productnaam |
AANT. |
| Hoofdunit SRT-6671 |
1 |
RS100 standaard sensor |
1 |
| Standaard monsterplaat |
1 |
Voedingsadapter |
1 |
| Sensorhoes |
1 |
paklijst |
1 |
| Testplaat |
1 |
Garantiekaart |
1 |
| Specificatie |
1 |
Certificering |
1 |
Optionele accessoire

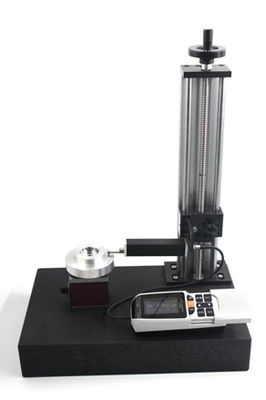

Ruwheidmeter meetmarmeren platform
- De schroef wordt opgetild en neergelaten, en de V-groef is op het platform ingesteld om het werkstuk met kleinere vorm te meten, wat de meetnauwkeurigheid kan verbeteren.
- Granieten platform afmetingen: 350mm × 195mm × 340mm
- Verticale hefhoogte: 300 ± 1mm
- Op- en neergaande retourfout: ≤ handwielrotatie 1 / 6 cirkel
- Gewicht: 10Kg
Ruwheidmeter meet gietijzeren platform
- Hefhoogte: 300 ± 1 mm ;
- Retourfout: niet meer dan 1 / 6 van het handwiel ;
- meetplatform afmetingen: 340 mm × 180 mm × 20 mm.
BT printer
Optionele 58mm thermische printer voor eenvoudig afdrukken van meetresultaten.
Standaard Sensor
