HD-165 Multifunctionele Ondergrondse Leidingpositionering en Porositeitdetector
Toepassing
Het HD-165 Inspectie-instrument voor de status van de buitenste antiseptische behandeling van ingebedde leidingen is eenvoudig te bedienen. De betrouwbaarheid en detectieverificatie zijn aanzienlijk verbeterd. Zonder de grond op te graven, kan dit instrument gemakkelijk en nauwkeurig de positie, richting, diepte en lekkende punten detecteren. Het is een van de meest geavanceerde instrumenten in China. Het is een noodzaak voor het leggen van leidingen, chemische toepassingen, etc.
Technische parameters
|
(1) Parameters zendset
|
1. Uitgangsvermogen: 0-25W, automatisch aanpassen
2. Manier van signaalverzending: modulatiesignaal
3. Uitgangsimpedantie-aanpassing: 0-500(Ω), automatische aanpassing
4. Zendafstand: 0,03-5 km
5. Voeding: 12V batterij
6. Werktemperatuur: -10°C - 50°C
7. Gewicht: 3 kg
8. Afmetingen: 276*227*98 mm
|
| (2) Parameters detectie-instrument |
1. Positieafwijking: <5 cm
2. Detectiebereik: < 10 m
3. Precisie afstandsmeting: <0,1% van de detectieafstand
4. Voeding: 9,6V oplaadbare batterij
5. Werktemperatuur: -10°C - 50°C
6. Afmetingen: 165*110*68 mm
|
| (3) Parameters lekdetectie-instrument |
1. Precisie lekdetectie: >0,5 mm²
2. Voeding: 9,6V oplaadbare batterij
3. Werktemperatuur: -10°C - 50°C
4. Afmetingen: 165*110*68 mm
|
Introductie instrument
1. Kenmerken instrument
(1) Dit instrument maakt gebruik van een compact ontwerp en toetsenbordbediening, wat de betrouwbaarheid in het veldgebruik verbetert.
(2) Door gebruik te maken van een volledig digitale filter, kan het bereik van lekkende punten worden ingesteld en het
aantal lekkende punten automatisch worden geregistreerd. Het toont ook de afstand tussen de punten.
(3) Dit instrument heeft twee modi voor het detecteren van piekwaarde en nulwaarde, die automatisch wisselen. Het schakelt uit bij een lage batterijspanning van de zendset. Het stuurt automatisch een herinneringssignaal naar de ontvangstset. Het slaat de gegevens op wanneer het wordt uitgeschakeld.
(4) Dit instrument kan de weerstand tussen de leiding en de aarde detecteren, een signaal uitvoeren om het alarm te moduleren, waardoor de anti-storing wordt verbeterd. De zendset past zich automatisch aan de detectieafstand aan. Het schakelt automatisch uit na detectie. Dit bespaart aanzienlijk middelen.
2. Introductie van het instrumentensysteem

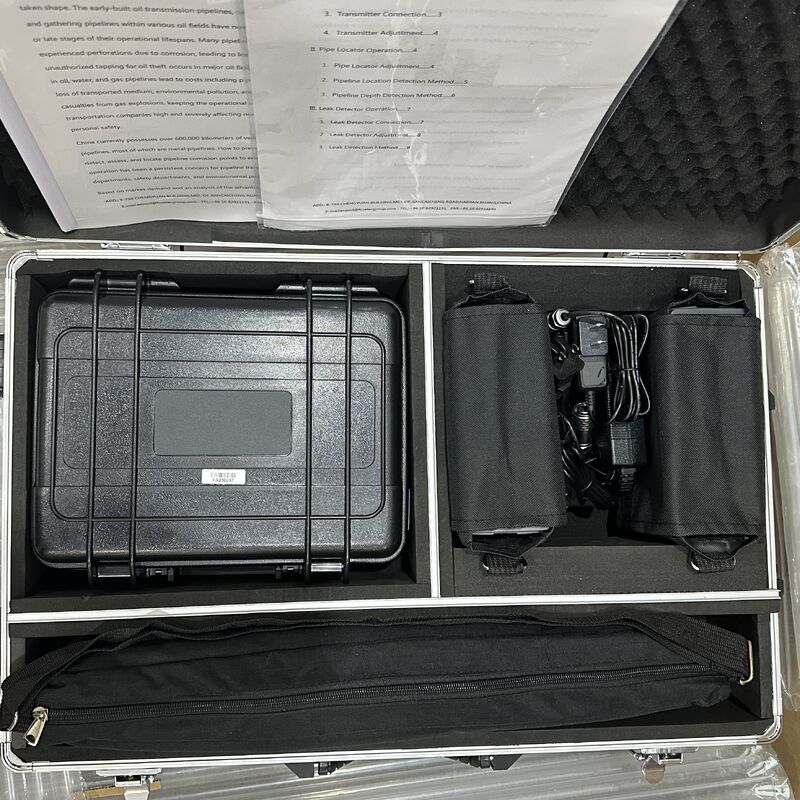

Het HD-165 Inspectie-instrument voor de status van de buitenste antiseptische behandeling van ingebedde leidingen omvat voornamelijk de zendset, het detectie-instrument, het lekdetectie-instrument en andere accessoires.
Dit instrument maakt gebruik van een compact ontwerp, is vocht- en stofdicht en verbetert de betrouwbaarheid in het veldgebruik.
(1) Functie zendset: Wordt gebruikt om specifieke frequentie Hertz-golven te verzenden, meestal gebruikt in combinatie met de ontvangstset. Het kan gemakkelijk en nauwkeurig de positie, richting, diepte en lekkende punten detecteren.
(2) Functie detectie-instrument: Het detectie-instrument wordt gebruikt voor het detecteren van de positie, richting en diepte van leidingen. Het kan ook de leidinglengte meten met het afstandsmeetinstrument.
