HFD-V100 Handheld akoestische beeldcamera Ultrasone lekdetector voor gaslekken en gedeeltelijke ontlading

HFD-V100 Handheld Akoestische Beeldvormingscamera Ultrasone Lekdetector voor Gaslekkage & Gedeeltelijke Ontlading

We kunnen in ons dagelijks leven vaststellen dat mensen hun ogen gebruiken om informatie sneller en intuïtiever te verzamelen dan enig ander orgaan. Daarom is in veel industrieën "visuele" monitoring van complexe processen vereist.

Tegelijkertijd werden veel technologieën uitgevonden die gebieden van het menselijk zicht uitbreidden die over het algemeen onzichtbaar waren voor het oog. Nucleaire magnetische resonantiebeeldvorming (MRI), röntgenapparaten en infrarood thermische beeldvormingscamera's zijn enkele voorbeelden van technologieën waarmee mensen onzichtbare materie kunnen "zien". Er zijn echter momenteel slechts enkele basismethoden om geluid te meten, zoals geluidsmeters. Welk voordeel zouden we hebben als geluid ook gezien kon worden? Hoe zouden alle dingen om ons heen "eruitzien" via een akoestisch beeldvormingssysteem?

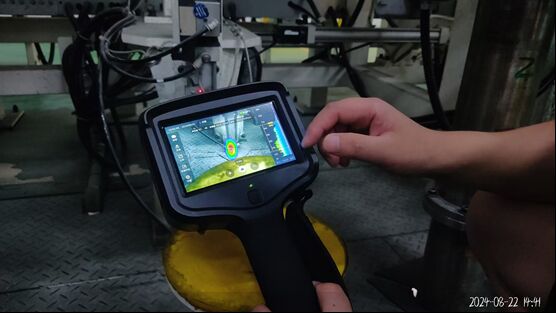

De HFD-V100 is ontwikkeld om de toepassingen van het wereldberoemde akoestische merk KM te visualiseren, zoals lekkage van samengeperst gas, detectie van gedeeltelijke ontlading in elektrische machines, testen van de luchtdichtheid, enz., met behulp van akoestische visualisatietechnologie. Het gebruik van bijna honderd digitale microfoons met hoge precisie verbetert de meetgevoeligheid en kan signalen meten in het ultrasone frequentiebereik tot 96 kHz. Bovendien kunnen uitstekende prestaties worden behaald bij het detecteren van hoogfrequent geluid, waaronder BSR (Buzz, Squeak, Rattle) geluid. Het HFD-V100 akoestische beeldvormingssysteem is een nieuw type systeem voor identificatie, positionering en testanalyse van geluidsbronnen. Het gebruikt een digitale microfoon met hoge gevoeligheid om het verzamelde geluid op het scherm te visualiseren in de vorm van een kleurengradientkaart. Het meet effectief de geluidsveldverdeling, de geluidsafbeelding en het zichtbare lichtvideo-beeld worden perfect over elkaar heen gelegd, wat resulteert in een detectie-effect dat vergelijkbaar is met dat van een thermische camera op de temperatuur van een object. Het kan snel stationaire, transiënte en bewegende geluidsbronnen identificeren en lokaliseren, mensen helpen geluidsgolven, geluidsvelden en geluidsbronnen intuïtief te begrijpen, de locaties en oorzaken van geluid gegenereerd door machines en apparatuur te begrijpen, en vervolgens manieren te vinden om geluid te beheren en te beheersen.

Technische Specificaties

Monitoring van de machine: Na het verkrijgen van de kenmerkendatabase van verschillende toestanden van de machine

door een database op te bouwen, kan de machinetoestand in realtime worden gemonitord.

Geluidsbeoordeling: gebruikt om de geluidskwaliteit van energiecentrales, transformatoren, locomotieven, enz. te beoordelen, om de geluidssterkte, het frequentiebereik, enz. van apparatuur op vaste punten en kwantitatief te rapporteren.

Het wordt gebruikt om de geluidsverdeling in de hal te detecteren en te analyseren, en te rapporteren of het geluid in de hal uniform is en of er akoestische dode zones zijn in de vorm van een distributiekaart; Gerichte opname op vaste punten van de spraak van een specifieke persoon kan de interferentie van omgevingsgeluiden elimineren en duidelijke spraak van de spreker verkrijgen. De spreker hoeft geen microfoon meer mee te nemen. Het wordt gebruikt om het geluid in een kleinschalige omgeving te meten en te beoordelen. Het rapporteert de geluidsintensiteit in het woongebied in de vorm van een distributiekaart, vooral langs de straat, en meet specifiek de intensiteit van elke geluidsbron (verwerkingsfabriek, proefveld, enz.) nabij het woongebied.
