Overzicht:

De geïntegreerde detector van de toestand van de anti-corrosiecoating van HUATEC-pijpleidingen kan begraven pijpleidingen inspecteren zonder te graven.kwantitatieve beoordeling van de schade van de externe anti-corrosiecoating van begraven leidingenDeze detectietechnologie kan niet alleen worden gebruikt als inspectie- en acceptatiemiddel voor nieuw voltooide pijpleidingen,maar ook voor de regelmatige controle van pijpleidingen in bedrijf. Inspecting the condition of the protective layer of buried pipelines and carrying out targeted replacement and repair can extend the service life of the pipelines and save a large amount of maintenance and renovation fundsHet is op grote schaal toepasbaar op de kwaliteitsbeoordeling van externe corrosiebestrijdende coatings voor corrosiebestrijdende pijpleidingen van olie, aardgas, stedelijk gas en kraanwater, enz.

Technische parameters:

Kenmerken:

*Ultra-nauwe bandbreedte 0.2HZ fasevergrendelde lus DSP digitaal filter

* De hooggevoelige ontvanger vergroot de detectie diepte en afstand aanzienlijk.

* Onafhankelijke ACVG (A-frame) detector, geen verbinding met de ontvanger nodig, hoge betrouwbaarheid;

*Het A-vormige frame heeft de functies van batterijspanning weergeven, dB-waarde meting van de grootte van het schadepunt van de corrosieweringslaag,en aanwijzing van de richting van het beschadigingspunt van de corrosiegraad.

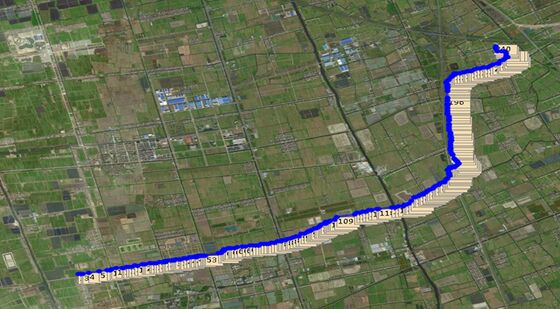

*GPS-positierfunctie, automatische mapping van pijpleidingsroutes;

* De linker- en rechterpyltjes geven de positie van de pijpleiding aan, zodat de pijpleiding snel kan worden gevonden.

*De data-analyse software kan de originele gegevens van het record exporteren en automatisch detectieverslagen genereren.

*De gegevensanalyseprogramma's kunnen de Y-waarde van de stroomdempingsgraad, de P-waarde van de dichtheid van de beschadigingsplaatsen van de anti-corrosiecoating berekenen,en de Rg-waarde van de isolatieweerstand van de anti-corrosiecoating.

*De uitvoerresultaten van de gegevensanalyse-software voldoen aan de nationale norm (GB/T 19285-2014).

*De software voor gegevensanalyse heeft een auteursrechtelijk certificaat voor de software.

Werkingsbeginsel

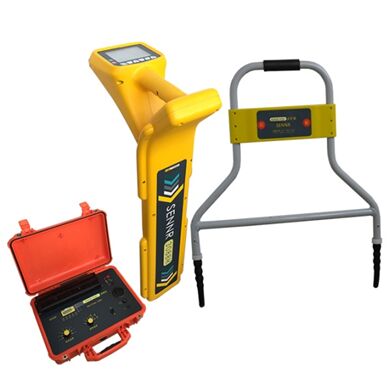

De HD-170PCM bestaat uit drie delen: de zender, de ontvanger en de detector (A-frame).en de handheld ontvanger wordt gebruikt voor het volgen van pijpleidingsroutesDe huidige intensiteit van de pijpleiding neemt af met de toename van de afstand.het buismateriaal en de bodemomgeving blijven ongewijzigd, hoe beter de isolatie van de corrosiewerende laag tegen de grond, hoe minder stroomverlies en hoe kleiner de verzwakking.afschillen, en de isolatieprestaties slechter zijn, zal het stroomverlies ernstiger zijn en de verzwakking groter zijn.

Wanneer het ultralaagfrequentiesignaal (CP) dicht bij het gelijkstroomsignaal op de pijpleiding wordt geladen,de spanningsgradiënt gevormd door het beschadigde punt van de anti-corrosielaag van de pijpleiding en de bodem stelt dienovereenkomstig een grondelektrische veldverdeling op de grond boven de pijpleiding vastHoe dichter bij het beschadigingspunt, hoe groter de spanningsgradiënt en hoe groter de stroomdichtheid op de grond boven de leiding.hoe groter de stroomdichtheid in de buurtDe sonde detecteert de positie van de pijpleiding en houdt de detector op de positie van de pijpleiding. The voltage gradient detector measures the potential gradient value (dB) above the pipeline and the current direction (CP) in the soil to determine the severity of pipeline damage and the precise location of the anti-corrosion layer damage point.

Evaluatiesoftware:

1. Software Overzicht

In order to cooperate with the post-processing and analysis of the on-site detection data of the current market underground pipeline external anti-corrosion layer detection instruments (including the geographical location information of the target pipeline, de informatie over de begraven diepte, de huidige informatie in de buis, de grootte van het beschadigingspunt van de anti-corrosielaag, enz.),in overeenstemming met de nationale norm (GB/T 19285-2014) en relevante industriële normen, verstrekken van het beoordelingsverslag van de corrosiebestrijdende coating van het geteste buisgedeelte (diagramverslag, tekstverslag), and offer users the classification evaluation results of the current attenuation of the external anti-corrosion coating and the density value of the damage points of the external anti-corrosion coating to determine the subsequent treatment measures: Monitoring van de anti-corrosie laag, lokale reparatie van de anti-corrosie laag, grondige herziening van de anti-corrosie laag, enz. en kan worden afgedrukt in de vorm van rapporten,het verstrekken van een betrouwbare referentiebasis voor de eigenaars van pijpleidingen en het vergemakkelijken van de archivering.

2. Softwarefuncties

op basis van de meetgegevens van de ingebouwde pijpleiding ter plaatse door de ontvanger (zoals stroom, diepte van de ingebouwde pijpleiding, lengte- en breedtegraad, afstand, grootte van het beschadigingspunt, enz.),relevante curves en rapporten worden gegenereerdDe software heeft de volgende functies:

1Het kan worden aangesloten op de ontvanger van de pijplijnmeter, en de huidige gegevens, de diepte van de pijplijn, lengtegraad en breedtegraad,afstand en andere gegevens die tijdens het meetproces zijn opgeslagen, in de software kunnen worden ingevoerd (of de relevante gegevens die ter plaatse zijn verzameld, handmatig kunnen worden ingevoerd)Ondertussen kunnen in de verbonden toestand de in het instrument opgeslagen gegevens worden gewist.

2Nadat de gegevens zijn ingevoerd, kan de software de huidige verzwakkingsgraad Y-waarde, de dichtheid P-waarde van de beschadigingspunten van de anti-corrosielaag,en de waarde van de isolatieweerstand Rg van de corrosiewerende laag op basis van de ingevoerde gegevens.

3De ingevoerde gegevens en de gegevens na relevante berekeningen kunnen worden bewerkt.

4. De gegevens kunnen worden doorzocht en de opgeslagen gegevens kunnen worden weergegeven in de vorm van statistische tabellen.Het gevormde rapport moet worden opgeslagen in Word-documentformaat of PDF-documentformaat.
