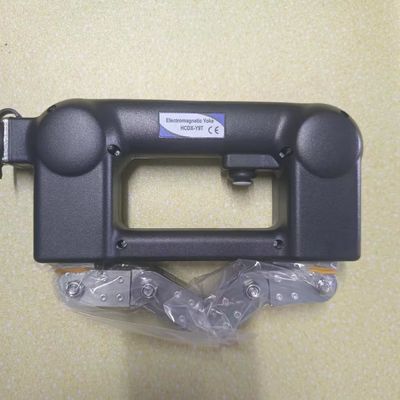

HCDX-Y9L AC DC Magnetische Juk Draagbare Magnetische Deeltjes Foutdetector voor Lasinspectie

HCDX-Y9L AC DC Magnetische Yoke Draagbare Magnetische Deeltjes Foutdetector voor Lasinspectie

Overzicht

De HCDX-Y9L is een duurzame, hoogwaardige AC DC magnetische yoke ontworpen om oppervlakte- en ondergrondse indicaties te detecteren in de meest veeleisende toepassingen.

Met een afgedichte chemisch bestendige constructie, scharnierende poten om zich aan elke onderdeelvorm aan te passen en een robuust, trekontlast kabel van drie meter voor gebruik in het veld, is de HCDX-Y9L ideaal voor inspectie van lassen en andere externe testen.

Solid-state besturingen stellen de operator in staat om AC DC magnetische velden te gebruiken voor oppervlakte-indicaties om aan alle inspectiebehoeften te voldoen.

De magnetische deeltjesfoutdetector van het oplaadbare type heeft de kenmerken van een compacte structuur, redelijke lay-out, kleine afmetingen, licht gewicht en gemakkelijke draagbaarheid. De foutdetector kan direct worden gebruikt met een DC gemagnetiseerde voeding (DC-AC inverter batterijpakket), wat efficiënt en draagbaar is. Het is geschikt voor inspectie van scheepsromplassen, detectie van lassen van hoogbouw staalconstructies en interne operaties van drukvaten. Dit instrument is geschikt voor staalconstructiedelen van de energie-, metallurgie-, petrochemische, machine- en andere industrieën, zoals ketels, drukvaten, drukleidingen, lassen van scheepsrompen en lasconstructies van verschillende soorten ferromagnetische materialen, oppervlakte- en magnetische deeltjesfoutdetectie van nabij-oppervlakte defecten.

Dit instrument voldoet aan de standaardvereisten van JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 "technische voorwaarden elektromagnetische yoke foutdetector".

AC magnetisatie van oplaadbaar batterijpakket MT-600

Productkenmerken

Afgedichte, duurzame constructie

Chemisch en slijtvast

AC-werking voor oppervlakte- en ondergrondse inspectie

Overtreft ASTM hefspecificaties

Het is mogelijk om een AC gemagnetiseerde voeding (DC-AC inverter batterijpakket) te gebruiken om AC-stroom te leveren zonder directe aansluiting op de AC-voeding.

De DC magnetiseer voeding (DC batterijpakket) kan worden gebruikt om de DC magnetisatiefunctie te realiseren.

Wanneer de hefkracht onvoldoende is, wordt de stroom automatisch uitgeschakeld om de gevoeligheid van de foutdetectie te garanderen.

De stroomweergavefunctie kan de huidige batterijstroom weergeven en heeft de functie van geluids- en lichtalarm.

Ingebouwde microcomputerchip om de uitgangsspanning te stabiliseren en de detectiegevoeligheid te garanderen.

Instelbare magnetisatie

Speciale werkende heuptas kan batterijpakket, magnetische suspensie, contrastmiddel, yoke probe, etc. dragen.

Technische parameters

Werktemperatuur: -10 ~ +40 C

Opslagtemperatuur: -20 ~ 50 C

Relatieve vochtigheid:<80% niet-condenserend

Werktemperatuurstijging:<18 C

Tijdelijke belastingsfactor:

>50%

Gevoeligheid: A1 standaard teststuk 15/50 groef duidelijk weergegeven.

AC minimale hefkracht: >4.5kg (44N)

DC minimale hefkracht: >18.1kg (177N)

Elektromagnetische Yoke: HCDX-Y9LElektrodeafstand: 0～

210mm

Maximale stroom: 2.8A

Gewicht: 2.4kg Hoofdfunctie:

Directe wisselstroom magnetisatie

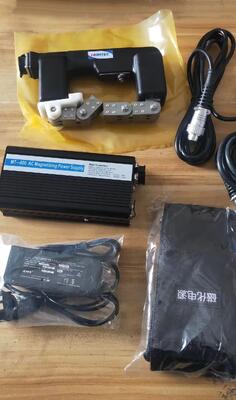

Standaard configuratie:Magnetische poeder foutdetector host HCDX-Y9L

1 stuk

Voedingskabel 1

Oplaadbaar DC-AC inverter batterijpakket MT600 (AC magnetisatie voeding) 1

AC voedingsrugzak 1

Voedingsadapter 1

AC uitgangsverbindingskabel 1
