HCDX-Y9T lichtgewicht AC-DC magnetische foutdetector voor druktoetsing van scheepsrollen

HCDX-Y9T Lichtgewicht AC DC Magnetische Foutdetector voor Scheepsromp Staalstructuur Drukvat Inspectie

Overzicht

De HCDX-Y9T is een duurzame, hoogwaardige AC DC magnetische juk ontworpen om oppervlakte- en onder-oppervlakte-indicaties te detecteren in de meest veeleisende toepassingen.

Met een afgedichte chemisch bestendige constructie, scharnierende poten om zich aan elke vorm aan te passen en een robuust, trekontlast 12-voet snoer voor gebruik in het veld, is de HCDX-Y9T ideaal voor inspectie van lassen en andere inspecties op afstand.

Solid-state besturingen stellen de operator in staat om AC DC magnetische velden te gebruiken voor oppervlakte-indicaties om aan alle inspectiebehoeften te voldoen.

De magnetische deeltjesfoutdetector van het oplaadbare type heeft de kenmerken van een compacte structuur, redelijke lay-out, klein formaat, licht gewicht en gemakkelijke draagbaarheid. De foutdetector kan direct worden gebruikt met een DC gemagnetiseerde voeding (DC-AC omvormer batterijpakket), wat efficiënt en draagbaar is. Het is geschikt voor inspectie van scheepsromplassen, detectie van lassen van staalconstructies op grote hoogte en interne operaties van drukvaten. Dit instrument is geschikt voor staalconstructieonderdelen van de energie-, metallurgie-, petrochemische, machine- en andere industrieën, zoals ketels, drukvaten, drukleidingen, scheepsromplassen en lasconstructies van diverse soorten ferromagnetisch materiaal, oppervlakte- en magnetische deeltjesfoutdetectie van nabij-oppervlakte defecten.

Dit instrument voldoet aan de normvereisten van JB/T7411-2012, ASME BPVC, ASTM E709, ASTM E1444, ASTM E3024 "technische voorwaarden elektromagnetische juk foutdetector".

AC magnetisatie van oplaadbaar batterijpakket MT-610

Productkenmerken

Afgedichte, duurzame constructie

Chemisch en slijtvast

AC-werking voor inspectie van oppervlakte en onder-oppervlakte

Overtreft ASTM hefspecificaties

Het is mogelijk om een AC gemagnetiseerde voeding (DC-AC omvormer batterijpakket) te gebruiken om AC-stroom te leveren zonder directe aansluiting op de AC-voeding.

De DC magnetiseer voeding (DC batterijpakket) kan worden gebruikt om de DC magnetisatiefunctie te realiseren.

Wanneer de hefkracht onvoldoende is, wordt de stroom automatisch uitgeschakeld om de gevoeligheid van de foutdetectie te garanderen.

De stroomweergavefunctie kan de huidige batterijstroom weergeven en heeft de functie van geluids- en lichtalarm.

Ingebouwde microcomputerchip om de uitgangsspanning te stabiliseren en de detectiegevoeligheid te garanderen.

Instelbare magnetisatie

Speciale werkende heuptas kan batterijpakket, magnetische suspensie, contrastmiddel, juk probe, etc. dragen.

Technische parameters

Werktemperatuur: -10 ~ +40 C

Opslagtemperatuur: -20 ~ 50 C

Relatieve vochtigheid:<80% niet-condenserend

Werktemperatuurstijging:<18 C

Tijdelijke belastingsfactor: >50%

Gevoeligheid: A1 standaard teststuk 15/50 groef duidelijk weergegeven.

AC minimale hefkracht: >4,5 kg (44N)

DC minimale hefkracht: >18,1 kg (177N)

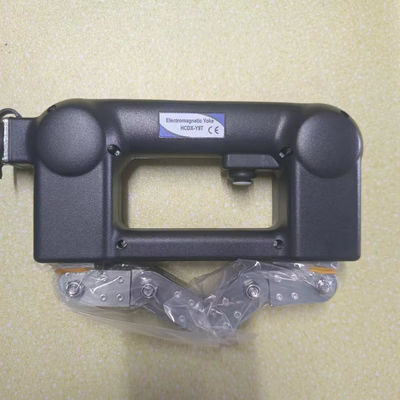

Elektromagnetische Juk: HCDX-Y9T

Elektrodeafstand: 0～210mm

Maximale stroom: 2,8A

Gewicht: 2,6 kg

Hoofdfunctie: Directe wisselstroom magnetisatie

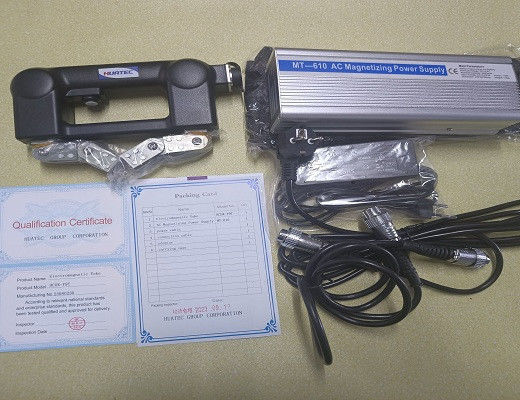

Standaard configuratie:

Magnetische poeder foutdetector hostHCDX-Y9T 1 stuk

Voedingskabel 1

Oplaadbaar DC-AC omvormer batterijpakket MT610 (AC magnetisatie voeding) 1

AC voedingsrugzak 1

Voedingsadapter 1

AC uitgangsverbindingskabel 1

Instrumentenkoffer 1
