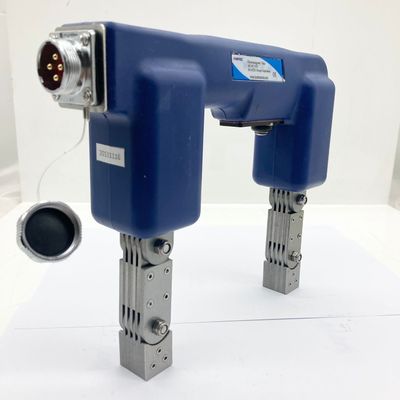

HCDX-Y8 Draagbare AC Magnetische Yoke met Verstelbare Pootafstand voor Veld NDT Inspectie

HCDX-Y8 Draagbare AC Magnetische Juk met Verstelbare Pootafstand voor Veld NDT Inspectie

De HCDX-Y8 is onze nieuwst ontwikkelde AC-juk. Het wordt gebruikt voor magnetische deeltjesfoutdetectie en lokale magnetisatie van het werkstuk. De machine is compact en duurzaam, en is een van de lichtste en met de grootste spanwijdteAC-jukken op de markt. De hefkracht en andere indicatoren voldoen aan de vereisten van GB/T 15822.3-2005/ISO 9934-3:2002, ASME V en andere normen.

1. Machine structuur

2. Gebruiksmethode


Sluit de voedingskabel aan op de host en steek de stekker in het 220V stopcontact.


Plaats de twee magnetische polen van de HCDX-Y8 op het oppervlak van het te inspecteren object en oefen enige druk uit om ervoor te zorgen dat de twee magnetische polen goed contact maken met het te inspecteren object. Druk op de knipschakelaar, zet aan, start magnetisatie, laat los, magnetisatie eindigt. Wanneer de jukschakelaar is ingeschakeld, worden de magnetische poeders op het oppervlak van het te inspecteren object aangebracht (droge, natte, fluorescerende magnetische poeders kunnen worden aangebracht).


Als het te inspecteren oppervlak te breed is, moet het in secties worden gemagnetiseerd, en de effectieve delen tussen de secties moeten tot op zekere hoogte overlappen.


Draai het beweegbare gewricht tussen de magnetische poten, en de afstand tussen de magnetische poten kan worden aangepast tussen 45 mm en 225 mm.


Bij gebruik moet er 5 seconden aan en 5 seconden uit zijn, het kan continu gedurende 4 uur worden gebruikt.

3. Technische parameters

3.1 Juk

4. Aandacht

Controleer de voedingskabel en stekker op beschadigingen voor gebruik.


Houd tijdens gebruik geen contact met andere elektrische apparatuur. Sterke magnetische velden hebben destructieve effecten op horloges, mobiele telefoons, enz.


Houd het juk niet langdurig in de geleidende toestand (zoals het slepen van de lijn over de las), het moet 5 seconden aan en 5 seconden uit zijn.

In de DC-toestand, verbreek de verbindingskabel tussen de batterij en het magnetische juk na het einde van het werk, en de batterij moet op een koele en droge plaats worden bewaard, strikt verboden in de zon, anders is er gevaar voor explosie. Koppel de voeding los na het opladen.


Werk bij regenachtig weer niet buitenshuis, regen kan kortsluiting of lekkage veroorzaken.


Het apparaat is volledig waterdicht, behalve bij de stroomaansluiting. Let op bij het aanbrengen van magnetische suspensie.

Als het apparaat abnormaal geluid of geur vertoont, schakel dan onmiddellijk de stroom uit.

Verplaats het apparaat niet door aan de voedingskabel te trekken. Dit kan de voedingskabel beschadigen.

Als de apparatuur abnormaal is, repareer deze dan niet zonder toestemming, neem contact op met de dealer of neem rechtstreeks contact op met ons after-sales servicecentrum.

Controleer of er ijzervijlsel op de connector van de voedingskabel zit. Metaalstof kan kortsluiting veroorzaken.


Na gebruik moet het magnetische poeder op de magnetische pool worden schoongemaakt en worden aangebracht met roestwerende olie om roest en hechting te voorkomen.

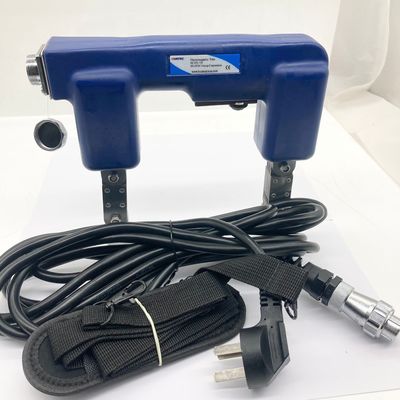

5. Configuratietabel

Opmerking: Deze machine kan optioneel worden geleverd met oplader, batterij, kabel, optioneel kan worden omgezet in een DC-juk. Optionele inductieve LED-verlichting en schuine magnetische voeten.

7. Kwaliteitsgarantie

Bedankt voor het kiezen van onze HCDX-Y8 AC draagbare juk, ons bedrijf strikt in overeenstemming met ISO 9001-2008 kwaliteitsmanagementsysteem. Elk apparaat wordt getest en uitgegeven door de kwaliteitsafdeling van het bedrijf. Dit product voldoet aan de vereisten van GB/T 15822.3-2005/ISO 9934-3-2002, ASME V en andere normen.

De garantieperiode van dit product is 1 jaar, onder normaal gebruik, zal elk defect van het product door het bedrijf gratis worden gerepareerd (gratis materiaal- en onderhoudskosten), en preferentiële betaalde onderhoudsdiensten worden verleend binnen 3 jaar.
