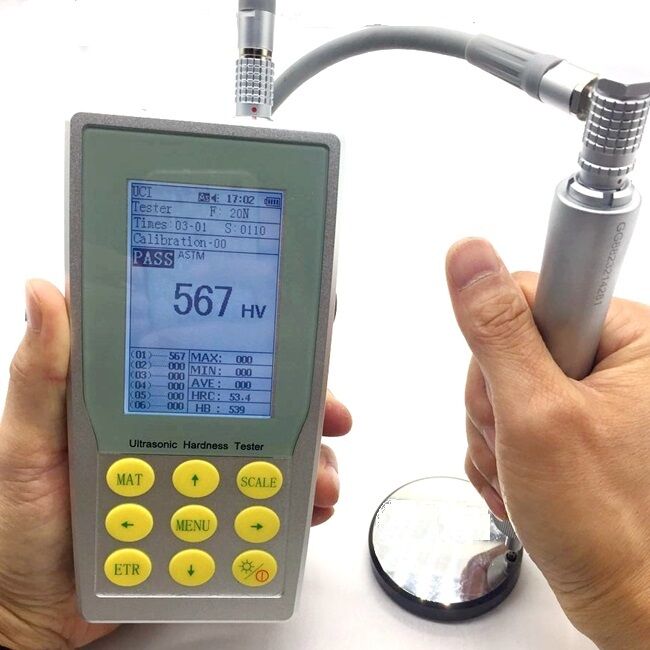

UCI Ultrasone Hardheidstester met Handmatige Sonde
Toepassing:
Ultrasone hardheidstester model HUH-5M wordt veel gebruikt om de hardheid te meten van kleine smeedstukken, gietmateriaal, lasinspectie, warmte-beïnvloede zone, ion-nitride stempels en mallen, vormen, persen, dunwandige onderdelen, lagers, tandflanken, enz.
Werkingsprincipe:
ultrasone contactimpedantiemethode
Specificaties:
| Productnaam |
Ultrasone Hardheidstester (UCI) |
| Modelnaam |
HUH-5M |
| Belastingskracht |
10N/20N/50N/98N |
| Indenter Type |
136° Vickers Diamant Indenter |
| Meetbereik |
HB: 85-650; HV 80-1599; HRC 20-70; HRB: 41-100; HRA: 61-85.6
HS: 34.2-97.3; Mpa: 255-2180N/mm
|
| Meetnauwkeurigheid |
HV: ±3%HV; HRC: ±1.5HRC; HB: ±3%HB; HLD: ±5HLD; |
| Meetrichting |
Ondersteunt 360° |
| Gegevensopslag |
Om 1000 groepen meetgegevens en 20 groepen kalibratiegegevens op te slaan |
| Hardheidsschalen |
HV, HB, HRC, HLD |
| Gegevensweergave |
Belastingskracht, Testtijden, Testresultaat, Gemiddelde,
Maximum, Minimum, Afwijking en Conversieschaal. |
| Hardheidsindicatie |
LCD-display |
| Bedrijfsomgeving |
Temperatuur: -10°C ~ 50°C; Vochtigheid: 30% ~ 80% R.H. |
| Bedrijfsspanning |
DC 6V |
| Afmetingen Instrument |
160x80x31mm |
| Nettogewicht |
Ongeveer 500g (zonder sonde) |
Kenmerken voor handmatige sondes hierboven:
• Nieuwste ultrasone sensortechnologie
• Die een nauwkeurige hardheidswaarde kan verkrijgen zonder hulpapparatuur
• Ondersteunt 360° snelle meetoperatie
• Uitstekend ergonomisch ontwerp en gemakkelijk vast te houden
• Geschikte afmetingen en gewicht van de sonde, wat handig is om te bedienen
• Snelle en nauwkeurige meting voor de rand en vaste positie van het te testen monster
• Micro-indentatie, niet-destructief voor elk monster na testen
Belangrijkste Kenmerken:
• Handheld Hardheidsmeting, veelgebruikt zoals Brinell, Rockwell, Vickers, Leeb, etc.
• Rockwell en Brinell hardheidstesten met zware belastingskracht en grote indentatie, wat leidt tot ernstige vernietiging van het monster oppervlak.
• Vickers hardheid past optische meting toe, professionele technici kunnen soepel bedienen, onmogelijk om de hardheid van zware werkstukken, geïnstalleerde machines en permanent gemonteerde onderdelen te meten.
• Leeb hardheidstesten past rebound en indirecte methode toe om hardheid te meten, leidt gemakkelijk tot grote afwijking bij conversie naar Brinell, Rockwell en Vickers schalen.
• Ultrasone hardheidstester model HUH-5M past ultrasone contactimpedantiemethode toe voor vergelijkende hardheidsmeting voor teststukken, met voordelen van hoge nauwkeurigheid, efficiëntie, draagbaarheid en eenvoudige bediening.

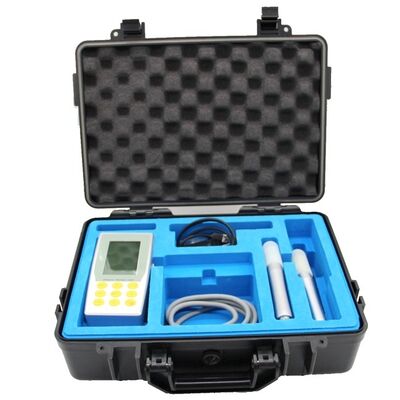

Standaard Levering:
| Standaard Levering |
hoeveelheid |
Standaard Levering |
hoeveelheid |
Standaard Levering |
hoeveelheid |
Standaard Levering |
hoeveelheid |
| HUH-5M hoofdeenheid |
1 |
Sonde Kabel |
1 |
Anti-Vibratie Koffer |
1 |
Engelse Gebruiksaanwijzing |
1 |
| 50N/98N Handmatige sonde |
1 |
Com Kabel |
1 |
Schroef |
1 |
Garantiekaart |
1 |
| Standaard Rockwell Blok |
1 |
USB-kabel |
1 |
Kwaliteitscertificaat |
1 |
Paklijst |
1 |
Specificaties Handmatige Sonde:
| Sondetype |
UCI-1K |
UCI-2K |
UCI-5K |
UCI-10K |
| Testkracht |
10N |
20N |
50N |
98N |
| Diameter |
22mm |
22mm |
22mm |
22mm |
| Lengte |
154mm |
154mm |
154mm |
154mm |
| Diameter Oscillerende Staaf |
2.4mm |
2.4mm |
3mm |
3mm |
| Ruwheid van meetoppervlak |
Ra<3.2um |
Ra<5um |
Ra<10um |
Ra<15um |
| Min. gewicht testmateriaal |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimale dikte |
2mm |
2mm |
2mm |
2mm |
Specificaties Gemotoriseerde Sonde:
| Sondetype |
UCI-300 |
UCI-500 |
UCI-800 |
UCI-1000 |
| Testkracht |
3N |
5N |
8N |
10N |
| Diameter |
46mm |
46mm |
46mm |
46mm |
| Lengte |
197.5mm |
197.5mm |
197.5mm |
197.5mm |
| Diameter Oscillerende Staaf |
3.7mm |
3.7mm |
3.7mm |
3.7mm |
| Min. gewicht testmateriaal |
0.3kg |
0.3kg |
0.3kg |
0.3kg |
| Minimale dikte |
2mm |
2mm |
2mm |
2mm |
