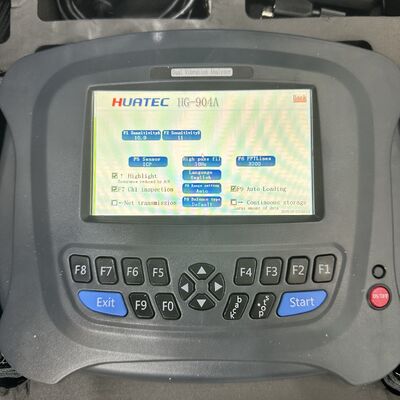

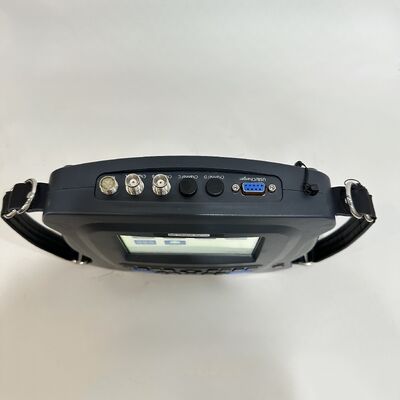

HG-904A4 4-kanaals draagbare vibratieanalysator 24Bit AD synchrone acquisitie lagerspanningsdiagnose
HUATEC HG-904A4 kanaals een multifunctioneel instrument, beschikt over een veelzijdige ingangspoort die kan worden aangesloten op verschillende soorten sensoren. Het maakt gebruik van geavanceerde micro-elektronica, signaalanalyse en foutdiagnosetechnologieën, en integreert apparatuurconditiemonitoring en foutdiagnosemogelijkheden in één eenheid.
Het analysatorinstrument bevat de functie van vierkanaals vibratiegegevensacquisitie, die vibratiemetingen ter plaatse kan voltooien en automatisch tienduizenden vibratiekenmerken en spectra van meetpunten kan opslaan. Het kan ook synchroon op locatie één tot vier kanalen met golfvormen en spectra weergeven. Bovendien kan het dienen als een onbalansdetector, die ter plaatse verificatie van enkelzijdige en dubbelzijdige dynamische balans voltooit.
BT4 & IP54
Let op:Er is een groot verschil in hardwareconfiguratie tussen quad-kanaal en dual-kanaal.
| Statistieken |
Hardware specificatie |
| Model |
HG-904A4 vier kanaals |
| Kanaalhoeveelheid |
Vier vibratiekanalen, één toerentalkanaal |
| Hoofdfuncties |
Enkelkanaals of meerkanaals synchrone acquisitie van diverse parameters waaronder versnelling, snelheid, verplaatsing en axiale envelop |
| nauwkeurigheid |
±5% |
| A/D conversie |
24-bits AD-sampling |
| LCD-display |
Ondersteunt touchscreen-invoer, kleurendisplay van 5 inch |
| Toerentalbereik |
120—12000 omw/min |
| temperatuurbereik van instrument |
-20—55°C |
| temperatuurbereik van sensor |
-20°—120°C |
| Oplaadbare batterij |
Oplaadbare lithiumbatterij 7.2V, 6800mA; oplaadtijd 7 uur, continue werktijd 8 uur |
| Oplader |
8.V, 2A |
| Diagnostische bibliotheek |
Lagerdatabase |
| Meetfunctie en bereik |
Meet gelijktijdig vier parameterwaarden en alarmparameterspectra met een gevoeligheid van 100 mv/g |
| versnelling van 0.1—199.99 m/s² |
| snelheid van 0.1—199.99 mm/s |
| verplaatsing van 1um—1999um |
| axiale envelopwaarde van 0.1—30 m/s² |
| Software analysefunctie |
Vibratiespectrum en tijddomeingolfvormanalyse, envelopanalyse, nauwkeurige foutdiagnosefunctie voor wentellagers (vier delen) Aparte foutdiagnosefunctie: De instrumenthardware heeft een aparte foutdiagnosefunctie voor het verzamelen van andere parameterspectra, cepstrum, logaritmisch spectrum en vermogensspectrumdiagnose (realtime acquisitie en realtime weergave) |
| Opslagcapaciteit |
16G |
| Externe interface |
Opladen en communicatie USB2.0 |
| Rapport uitvoerfunctie |
Detecteert uitvoer van gegevensrapport |
| Frequentieresponsbereik vibratiemeting: |
2—35KHz |
| Aansluitbare sensortypen: |
Piëzo-elektrische versnellingssensor, ICP-sensor, Magneto-elektrische snelheidsensor, Eddy current sensor |
Hoofdfunctie
Hoofdfunctie:
Multifunctionele ingangspoorten voor diverse sensoren: (Piëzo-elektrisch, Elektromagnetisch, Eddy Current, ICP)
-- 5-inch kleurendisplay met Chinese interface voor duidelijke en mooie visualisatie
-- Enorme opslagruimte met een 16GB harde schijf die automatisch tienduizenden vibratiekenmerken en spectra van meetpunten kan opslaan
-- Vier kanalen synchrone acquisitie met 24-bits AD-sampling
-- 1600, 3200, 6400 of 12800 lijnen FFT-spectrum
-- USB 2.0 communicatie-interface met een gloednieuw Chinees Windows-stijl menu display voor eenvoudigere bediening
-- Analysefrequentie tot 35 KHZ met 8 optionele niveaus
-- Volledig functionele snelle dynamische analyse, inclusief amplitudenspectrum, vermogensspectrum, logaritmisch spectrum, etc.
-- Weergave van diverse tijddomeinkenmerken, waaronder piekwaarde, piek-piekwaarde, effectieve waarde, piekfactor, scheefheid, kurtosis, etc.
-- Meerdere analyse- en diagnosefuncties: lager/tandwielanalyse (envelopdemodulatieanalyse) foutdiagnose, (kloptest) natuurlijke frequentiediagnose, etc.
-- Gegevens/records opslag en afspelen voor rotorbalancering
-- Testgewicht kan selectief worden verwijderd of behouden en de kwaliteit ervan kan worden geschat
-- Zeer nauwkeurige balanceeroperatie met snelle balancering om vibratiewaarden, amplitudes, fasen te meten en weer te geven
-- Detectie en diagnose van lager/tandwielstoringen met hardware envelopdemodulatie
-- Snelheidsmeting, geluidsmeting, fasemeting, fasediagnose
-- Handmatige instelling van triggerdrempel (groot, gemiddeld, klein)
-- Het kan worden uitgerust met de EMD-software van het apparatuurbeheersysteem (inclusief lagerdatabase)
Softwareoverzicht:
Met de snelle ontwikkeling van het Internet of Things en big data platforms, hebben we de functionele voordelen van ons bestaande software systeem geïntegreerd en de Windows.Net 3.5-5.0 platform, Microsoft Visual Studio 2019 suite en MySQL database. De communicatie tussen het softwaresysteem en de collector maakt gebruik van een uniforme UDP-architectuur, en het softwaresysteem is ontworpen met zowel netwerk- als stand-alone versies. Na bijna een jaar van inspanningen hebben we de nieuwste versie van het Enterprise Equipment Intelligent Monitoring and Diagnosis System (hierna te noemen het EMD-systeem) gelanceerd. Door gebruik te maken van de flexibele client software bediening en de uitgebreide analyse tool voordelen, kunnen gebruikers gegevens gemakkelijker monitoren en de oorzaken van afwijkingen effectiever analyseren. Het systeemsoftware is compatibel met meerkanaals netwerk data collectors, draadloze monitoring collectors en offline handheld analyzers. Terwijl online datatrends worden geanalyseerd, kan de handheld analyzer gegevensverzameling aanvullen om de analyse van apparatuur ter plaatse uitgebreider te maken, waardoor unit trends en afwijkingen uitgebreid worden geanalyseerd, de oorzaken van afwijkingen nauwkeurig worden geïdentificeerd en de beveiliging van apparatuur ter plaatse maximaal wordt gewaarborgd.
