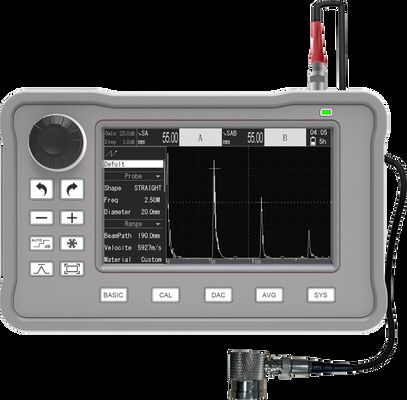

FD-500mini draagbare metaaldetector met DAC/AVG-functie voor industriële NDT

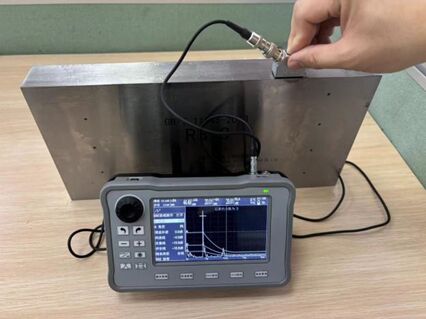

FD-500mini ultrasone foutdetectoris een ultrasmall, draagbaar meetinstrument dat de dikte van metaal of magnetisch doorlaatbare materialen kan meten, interne defecten (scheuren, insluitsels, poriën, enz.) kan detecteren.) en automatisch te lokaliseren, evalueren en diagnosticeren.Het wordt veel gebruikt in testlaboratoria, speciaal inspectieinstituut, scheepsbouw, olie- en gasapparatuur, ruimtevaart, chemische industrie, elektriciteit, staal, metallurgie,spoorweg, automobielindustrie, machines, drukvaten, speciale apparatuur, oliepijpleidingen, bouw, malen en andere industrieën.
Technische parameters van het product
|
Bandbreedte
|
0.1MHz～20 MHz
|
|
Gewin
|
120 dB, tempo 0.1 dB, 0.6 dB, 1 dB, 2 dB, 6 dB
|
|
Golffilter
|
Breedband, 1M, 1.25M, 2.5M, 5M, 10M, 15M, 1M-5M
|
|
Monsternemingspercentage
|
Hardwaremonsteringspercentage 100 MSPS, gelijkwaardig monsteringspercentage 400 MSPS
|
|
Detectiemodus
|
Volle golf, positieve halve golf, negatieve halve golf, RF, envelop
|
|
Detectiebereik
|
10 m (langsgolf koolstofstaal), snelheid 100 mm,10 mm,0.1 mm
|
|
Impulsmodus
|
Een scherpe puls, een vierkantgolf, een dubbel vierkantgolf.
|
|
Pulsspanning
|
25 V～300 V Stepping 25V
|
|
Breedte van de puls
|
0ns～500ns continu verstelbaar, 5ns tempo
|
|
Demping
|
Sterk (100Ω),zwak (1000Ω) verstelbaar
|
|
Herhaling van de pols
frequentie
|
Automatische of handmatige, automatische scope (200Hz-1KHz), handmatige scope (0-10KHz)
|
|
Proefkanaal
|
200 groepen, die operaties ondersteunen, zoals het maken, voorkijken, verwijderen, hernoemen, overschrijven en herstellen
|
|
Poortwaarschuwing
|
Poort A- en poort B-alarm, ontbrekende golf/inkomende golf
|
|
Poortmodus
|
Onafhankelijke poort A, poort B
|
|
Metingsmodus
|
Peak, voorkant, J Voorkant
|
|
kwantitatieve modus
|
DAC-curve, AVG(DGS-curve
|
|
Ontdekken van fouten
normen
|
AWS D1.1/D1.5, NB/T 47013, GB/T 29712, GB/T 11345
|
|
Inhoud opslaan
|
Eén- en meerdere-kaartopname (≤500 frames), screenshots, B-scan screenshots
|
|
Hulpfuncties
|
automatische toename, piekgeheugen, bevriezing van de golfvorm, kanaalbeheer, poort
Alarm, poort uitbreiding, automatische poort, volledig scherm touch, virtueel toetsenbord, kleur half span, snelle screenshot
|
|
Toonbeeld
|
High-definition 5,0 inch 800×480 LCD, IPS_LCD
|
|
Interface van de sonde
|
Dual LEMO-00
|
|
Uitgangsinterface
|
Type-C1, MINI USB
|
|
B-scan beeldvorming
|
ondersteunt tot 700 groepen A-scan synthese en de hoogste resolutie isφ2 mm
|
|
Gegevensopslag
|
8 GB SD kaart
|
|
Charger
|
PD snelladen, standaard Type-C-interface ((100～240 V, 50～60 Hz)
|
|
Grootte
|
183 mm×113 mm×45 mm
|
|
Gewicht
|
700 g, inclusief batterij zonder rubberen laars
|
|
Taal
|
Engels
|
|
Eenheid
|
Metrisch, keizerlijk
|
|
Batterij
|
7.4V 8000mAh Lithiumbatterie, 12 uur levensduur
|
|
Werktemperatuur
|
- 10°C55°C
|
|
Resolutie
|
40 dB (vereisten inzake metrologische prestaties):≥26 dB)
|
|
Dynamisch bereik
|
32 dB (vereisten inzake metrologische prestaties):≥26 dB)
|
|
Gevoeligheidsmarge
|
50 dB (vereisten inzake metrologische prestaties):≥42 dB)
|
|
Verticale lineariteit
|
10,8% (vereisten inzake metrologische prestaties:≤6%)
|
|
horizontaal
lineariteit
|
00,5% (vereisten inzake metrologische prestaties:≤2%)
|
Kenmerken
Ik... De carrosserie is licht en geschikt voor éénhandse bediening.
Ik... PD65W snelle opladen + 12 uur lange levensduur van de batterij.
Ik... 5.0-inch IPS high-definition display met een gloednieuwe UI interface.
Ik... Ondersteun volledig scherm aanraking, snelle gebarentaak, virtueel toetsenbord, gemakkelijk te gebruiken
Ik... Met DAC, AVG, automatische toename, piekgeheugen, kleur half-span en andere professionele functies.
Ik... Inclusief Chinees en Engels schakelen, data exporteren naar SD kaart, online upgraden, schermopname en vele andere praktische functies.
Standaardconfiguratie
|
Aantal
|
Naam
|
Hoeveelheid
|
Notitie
|
|
1
|
gastheer
|
1
|
|
|
2
|
met een breedte van niet meer dan 50 mm
|
1
|
2.5MHzΦ20
|
|
3
|
hoekproef met hoge precisie
|
1
|
2.5MHz 10x10 K2
|
|
4
|
proeflijn
|
1
|
|
|
5
|
PD65W-oplader
|
1
|
|
|
6
|
stroomleiding
|
1
|
|
|
7
|
instructies
|
1
|
|
|
8
|
Certificaat van overeenstemming
|
1
|
|
|
9
|
garantie kaart
|
1
|
|
|
10
|
SD-kaart (8G)
|
1
|
|
|
11
|
Adapter aansluiting (C naar USB)
|
1
|
Kan worden aangesloten op een pc om gegevens te exporteren
|
Facultatieve configuraties
|
Aantal
|
Naam
|
Hoeveelheid
|
Notitie
|
|
1
|
Powerbank
|
1
|
Batterijcapaciteit: 20000mAh/7,4V;74Wh
|
|
2
|
SD kaart ((16G,32G,64G)
|
1
|
|
