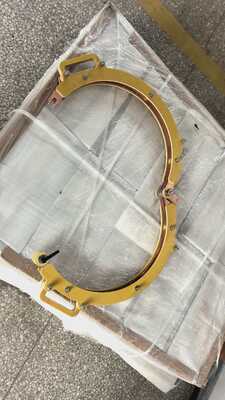

HCDX-C400S Handmatig Vergrendelende Circulaire Spoel Open-Sluit 2000A 16 Inch voor Magnetische Deeltjesonderzoek

HCDX-C400S Handmatig vergrendelen Circulaire open-sluit spoel 2000A 16 inch voor magnetische deeltjes inspectie

1. Veiligheidsmaatregelen

1.1 Elektrische veiligheid: de maximale werkstroom van deze spoel is 2000 A.het is noodzakelijk ervoor te zorgen dat het stroomcircuit voldoet aan de normen voor elektrische veiligheid en betrouwbaar geaard is.; het is verboden om het in vochtige, ontvlambare of explosieve omgevingen te gebruiken om het explosiegevaar te voorkomen.

1.2 Vereiste standbybelasting: de standbybelasting van de spoel bedraagt 20%, wat betekent dat de aansteltyd om de 10 minuten niet meer dan 2 minuten mag bedragen.Het is ten strengste verboden om te gebruiken buiten de standby belasting om oververhitting en verbranding van de spoel te voorkomen.

1.3 Mechanische werking: bij het bedienen van het handmatig vergrendelingsmechanisme moet de kracht gelijkmatig worden uitgeoefend om gewelddadig trekken te voorkomen waardoor de spoel kan vervormen of het vergrendelingsmechanisme kan falen;bij het openen of sluiten van de spoel, moet worden bevestigd dat het werkstuk volledig in zijn positie is geplaatst om verwonding of beschadiging van het werkstuk te voorkomen.

1.4 Inspectieomgeving: tijdens de inspectie van magnetische deeltjes dienen beschermende handschoenen en een beschermbril te worden gedragen om contact van magnetisch poeder met de huid of het binnendringen in de ogen te voorkomen;het werkgebied goed moet worden geventileerd en het verspreide magneetpoeder moet onmiddellijk worden schoongemaakt.

1.5 Noodbehandeling: bij oververhitting, rookemissies of abnormale geluiden van de spoel moet de stroom onmiddellijk worden afgesneden.de fout moet worden onderzochtHet is ten strengste verboden om het in de gebrekkige staat te blijven gebruiken.

2. Productoverzicht

2.1 Toepassing van het product

Deze handgesloten cirkelvormige openings- en sluitspoel is speciaal ontworpen voor de inspectie van magnetische deeltjes.plooien en andere gebreken aan het werkstukHet is geschikt voor niet-destructieve tests van cirkelvormige werkstukken zoals assen en schijven.

2.2 Technische parameters

2.3 Structurele samenstelling

Het bestaat hoofdzakelijk uit vier delen: de cirkelvormige spoel, het handmatige vergrendelingsapparaat, de stroomverbindingsterminals en de isolatiehandvat.De spoel wordt omgeven met een hoogwaardig isolatiemateriaal om de geleidende koperen staven om een stabiele stroomgeleiding en betrouwbare isolatie te garanderenHet handmatige vergrendelingsapparaat zorgt voor het openen en vergrendelen van de spoel door middel van een snap-fit structuur.De isolatiehandgreep vergemakkelijkt de veilige werking van het openen en sluiten van de spoel door de bediener.

3. Operatiestappen

3.1 Voorbereidingen voor de start

3.1.1 Controleer het uiterlijk van de spoel: bevestig dat de isolatielaag van de spoel intact is, dat het vergrendelingsapparaat niet is vervormd en dat de aansluitpunten niet zijn geoxideerd.Als er afwijkingen worden gevonden, moeten zij voor gebruik worden gerepareerd.

3.1.2 Sluit de voedingsbron aan: Connect the connection terminals of the coil to the output terminals of the magnetic particle flaw detector's power supply securely to ensure a firm connection and avoid poor contact that may cause current fluctuations.

3.1.3 Bereid het werkstuk voor: schoonmaak van olievlekken, roest en onzuiverheden op het oppervlak van het te inspecteren werkstuk.het oppervlak van het werkstuk plat en droog te houden om het effect van de magnetische deeltjeshechting te voorkomen.

3.2 Opening en vergrendeling van de spoel

3.2.1 Ontsluiting: grijpt u de geïsoleerde handgreep vast en trekt u de sluitluis omhoog om de spoel in de open positie te plaatsen.

3.2.2 Plaatsing van het werkstuk: Plaats het werkstuk dat moet worden geïnspecteerd gestaag in het midden van de spoel en zorg ervoor dat de as van het werkstuk samenvalt met het midden van de spoel.Vermijd ongelijke magnetische veldverdeling die de detectie nauwkeurigheid kan beïnvloeden.

3.2.3 Vergrendeling: Sluit langzaam de spoel en druk na bevestiging dat het werkstuk niet verplaatst is, op de vergrendelingsslot totdat u een klikgeluid hoort.Zorg ervoor dat de spoel volledig is vergrendeld om te voorkomen dat de spoel tijdens het inspectieproces losgaat.

3.3 Inspectieoperatie

3.3.1 Instelling van de parameters: op basis van het materiaal en de afmetingen van het werkstuk wordt de huidige waarde (≤2000A) en de energietyd (strikt op de≤20% leegladingspercentage) op de magnetische deeltjescontrole-machine.

3.3.2 Magnetisch poeder: Turn on the magnetic powder spraying device and evenly spray the magnetic suspension liquid or dry powder magnetic particles onto the surface of the workpiece to ensure complete coverage of the magnetic powder.

3.3.3 Inspektie van de energie: start de voeding van de inspectie-machine, zet de spoel aan om een magnetisch veld te genereren, houd de energie-tijd binnen de ingestelde waarde,de ophoping van het magnetische poeder op het werkstuk, en de locatie en grootte van het defect te bepalen.

3.3.4 Afschakelen en demagnetiseren: na afloop van de inspectie wordt eerst de stroomvoorziening van de spoel afgesloten.Vervolgens een demagnetiseringsbehandeling op het werkstuk uitvoeren om residuele magnetisme te voorkomen die gevolgen heeft voor latere verwerking of gebruik.

3.4 Afsluitprocedures

3.4.1 Sluit de stroomvoorziening van de magnetische deeltjescontrole-machine af en sluit de verbinding tussen de spoel en de stroombron.

3.4.2 Ontgrendel de spoel, verwijder het werkstuk en reinig het overgebleven magnetische poeder op het oppervlak van de spoel.

3.4.3 Sluit en vergrendel de spoel en plaats deze in een droge en geventileerde opslagruimte.
