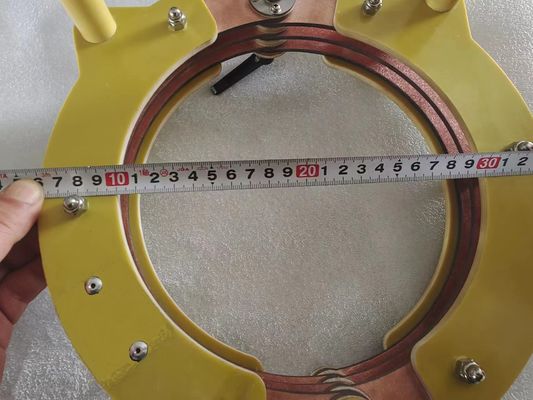

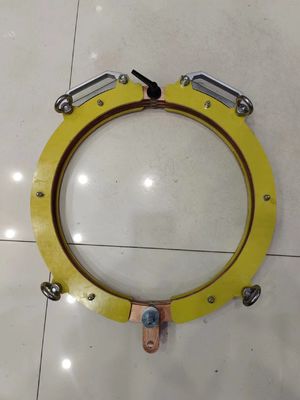

HCDX-C300S Draagbare Open/Dicht Spoel Foutdetector 110Gs Max Magnetisch Veld voor Werkstuktesten

HCDX-C300S Draagbare Open-Sluit Spoel Foutdetector 110Gs Max Magnetisch Veld voor Werkstuk Inspectie

De open-sluit type spoel magnetische deeltjes foutdetector maakt het gemakkelijker voor het werkstuk om de spoel binnen te gaan.

I Hoofdparameter

II Functie-introductie

1, Magnetisatie - start het elektromagnetische veld om het werkstuk te magnetiseren;

2, Demagnetisatie - demagnetisatieveld start om het werkstuk te demagnetiseren;

3, Over temperatuur alarm - de spoel heeft een ingebouwde temperatuursensor van 75 °C. Wanneer de ingestelde temperatuur wordt overschreden, gaat deze in de beschermingsstand;

III Installatie en inbedrijfstelling

Installatie:

1. Het apparaat moet worden geïnstalleerd in een droge omgeving zonder metaalstof, corrosief gas en brandbare en explosieve artikelen;

2. De temperatuur van het omringende medium mag niet lager zijn dan -10 °C en niet hoger dan +40 °C;

3. De relatieve luchtvochtigheid mag niet groter zijn dan 85%;

4. De leiding- en draadverbinding tussen het installatieapparaat en elke hulpfaciliteit moet worden aangesloten volgens het indicatiebord en de stekkerbasis;

5. Voeding (voeding, luchtbron, enz., volgens de installatieomgeving en bedrijfsomstandigheden van het apparaat), en de behuizing van het apparaat is betrouwbaar geaard;

Inbedrijfstelling:

1. Nadat het apparaat op zijn plaats is geïnstalleerd, controleer eerst of alle verbindingsdraden en bevestigingsschroeven loszitten en eraf vallen;

2. Gebruik instrumenten om te meten of de spanning aan de bovenzijde van de hoofdschakelaar van de machine voldoet aan de eisen van de installatieomgeving en bedrijfsomstandigheden van het apparaat;

3. Controleer elke functie-actie, druk handmatig op of schakel elke functieschakelaar om, en elke functie-actie van het apparaat moet dienovereenkomstig worden uitgevoerd;

4. Inspectie van demagnetisatie-effect: controleer of het restmagnetisme na demagnetisatie aan de eisen voldoet;

5. Na het slagen voor de inbedrijfstelling en inspectie kan het apparaat in productie worden genomen.

IV Routineonderhoud

Na gebruik van het apparaat moeten de volgende handelingen worden uitgevoerd:

1. Schakel de stroomschakelaar uit en onderbreek de stroomtoevoer van het apparaat;

2. Schakel de hoofdschakelaar van de externe voeding uit;

3. Reinig de olievlekken op het spoeloppervlak en houd het hele apparaat schoon;

4. Controleer de circuitverbindingslijn, kabel en bevestigingsmiddelen op losheid en veroudering binnen een maand;

5. Controleer dagelijks of de concentratie van magnetische suspensie aan de norm voldoet;

6. Neutrale reiniging moet worden gebruikt om olievlekken op het oppervlak van het apparaat te verwijderen;

7. Als de behuizing beschadigd is, is het verboden om deze verder te gebruiken;

6, Principe van foutdetectie

Principes van elektromagnetisme

De magnetisatiestroom vormt een elektromagnetisch veld door het oppervlak van ferromagnetische werkstukken (AC en halve golf DC hebben een skin-effect). De aanwezigheid van defecten zal de magnetische krachtlijnen onderbreken, een lekkend magnetisch veld vormen en magnetische deeltjes aantrekken. Magnetische deeltjes accumuleren om magnetische sporen te vormen. De aanwezigheid van defecten kan worden beoordeeld door magnetische sporen te observeren (magnetische sporen zijn feitelijk vergrote defecten).

Longitudinale magnetisatiemethode

Dat wil zeggen, met behulp van de spoelmethode, wordt het werkstuk door de spoel geregen of tussen het magnetische juk van twee spoelen geplaatst. Wanneer stroom wordt toegepast op de spoel, wordt het longitudinale magnetische veld in de spoel gegenereerd en passeert langs de lange as van het werkstuk om de circulaire scheur te controleren.
