HMP-6000A Fluorescente Magnetische Deeltjes Detector 6000A Composiet Magnetisatie NDT Apparatuur
werkingsprincipe
Magnetische poeder detectie van defecten maakt gebruik van het lekveld van het werkstukdefect en de interactie van magnetisch poeder. Het maakt gebruik van het verschil in permeabiliteit van het staaloppervlak en nabijgelegen defecten (zoals scheuren, slakkeninsluitsels, korrels, enz.) en de permeabiliteit van staal. Deze materialen zullen na magnetisatie een vervorming van het magnetische veld ondergaan, waardoor een deel van de magnetische flux lekt en een lekveld ontstaat. Het maakt gebruik van de adsorptie-eigenschap van magnetisch poeder van de lekenergetische defecte delen, waardoor de magnetische deeltjes worden aangetrokken om zich op de defecten te verzamelen - magnetische sporen, die onder geschikte lichtomstandigheden de locatie en vorm van de defecten tonen.
|
Technische parameter tabel
|
|
|
stroom
naam
|
AC/DC (halve golf, enkele fase volledige golf, driefase volledige golf)
|
|
|
|
|
Circumferentiële magnetisatiestroom(A)
|
6000
|
|
|
Longitudinale magnetisatie flux potentieel(AT)
|
20000
|
|
|
Optionele spoel binnendiameter(mm)
|
350
|
|
|
Maximale elektrodeafstand is optioneel(mm)
|
1500
|
|
|
host
|
Gesplitst type (elektrisch regelkast is gescheiden van de hoofdunit)
|
|
|
gevoeligheid
|
Type A monster (15/50) toont duidelijk
|
|
|
tijdelijke belastingsgraad
|
≤20%
|
|
|
besturingsmodus
|
Handmatig/semi-automatisch
|
|
|
interface(*)
|
Knop/Touchscreen
|
|
|
Klemwijze(*)
|
Elektrisch en pneumatisch
|
|
|
Draaiwijze
|
elektrisch
|
|
|
Wisselstroom magnetisatiemethode
|
Circumferentiële magnetisatie, longitudinale magnetisatie, composiet magnetisatie
|
|
|
AC demagnetisatiemodus
|
Automatische verzwakkende demagnetisatie
|
|
|
Gelijkrichtwijze
|
Enkele fase halve golf, enkele fase volledige golf, driefase volledige golf
|
|
|
AC/DC magnetisatiemethode(*)
|
Circumferentiële AC magnetisatie/circumferentiële DC magnetisatie, longitudinale AC magnetisatie, circumferentiële AC longitudinale DC composiet magnetisatie
|
|
|
DC demagnetisatiemodus(*)
|
Verzwakkende demagnetisatie, ultra-lage frequentie demagnetisatie
|
|
|
UV-lamp
|
Hangend type, handbediend type
|
|
|
Sproeitijd
|
3"～6" / handmatig
|
|
|
Magnetisatietijd
|
0.5"~2"/ tijd
|
|
|
Rotatie observatietijd
|
5"～10"/week
|
|
|
Demagnetisatietijd
|
3"~5"/keer
|
|
|
Luchttoevoer
|
0.4-0.8MPa
|
|
|
Vermogen
|
Driefase vijf-draads,380V±10%,50Hz
|
|
|
Totale afmetingen(mm)
|
lengte:1～1.5m+ Elektrode-afstand
|
|
|
breedte:800~1200mm(Breedte van de donkere kamer toevoegen:1800mm)
|
|
Gebruik
Fluorescente magnetische deeltjes detector wordt gebruikt om de oppervlakte en nabijgelegen defecten van ferromagnetische werkstukken (zoals bouten, pennen, bussen, tandwielen, tandwielringen, krukassen, enz.) te detecteren die ontstaan door smeden, harden, slijpen, vermoeidheid veroorzaakt door scheuren en slakken en andere subtiele defecten.
Uitvoeringsnorm
Magnetische deeltjes detector:GB/T8290—2011
Observatiecondities voor magnetische deeltjes inspectie:GB/T 5097-2020/ ISO 3059:2012
American Society for Materials and Testing: Magnetic Particle Test Method ASTM E1444-01
Europese Unie en Internationale Normen: DIN EN ISO 9934-2-2003
Technische parameters:
Detectiebereik: diameter (0~250mm), lengte 1000mm (aangepaste lengte 0~6000mm)
Inspectiemethode: fluorescente of niet-fluorescente magnetische deeltjes inspectie
Magnetisatiemodus: circumferentiële, longitudinale en composiet magnetisatie
Elektrodeafstand: 0~1200mm (instelbaar), aangepast bereik (0~6000mm)
Klemmodus: handmatige/pneumatische klem
Magnetisatiestroom: 0~6000A
Demagnetisatie-effect: remanentie minder dan 0.3mT
Detectiegevoeligheid: A1 standaard teststuk (15/50) duidelijk weergegeven
Voeding: Driefase vijf-draads AC 380V 50Hz
Configuratie(一)

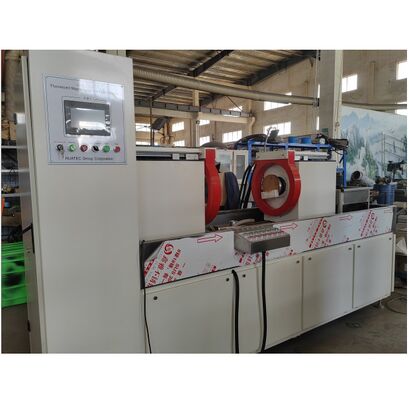

Kenmerken
1. Eenvoudige structuur, hoge betrouwbaarheid, economisch en praktisch
2. Neemt weinig ruimte in beslag en is flexibel en gemakkelijk te gebruiken
3. Fluorescente of niet-fluorescente magnetische deeltjesdetectie
4. Circumferentiële, longitudinale, composiet magnetisatie
5. De stroom is continu instelbaar, automatisch verzwakkende demagnetisatie
6. Een eenvoudige verduisteringskamer
De configuratietabel(A):
Configuratie(二)

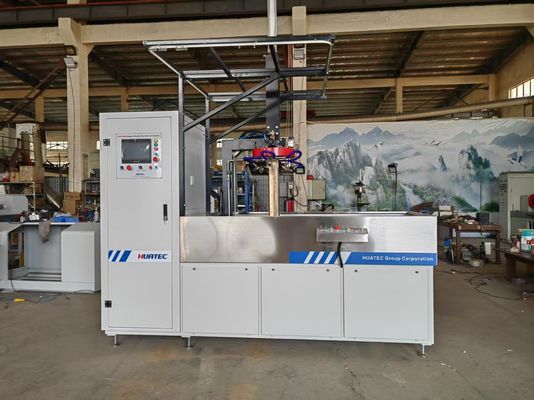

Kenmerken
1. Een semi-gesloten anaerobe kamer met een uniek ontwerp
2. Vaste UV-lamp
3. Fluorescente of niet-fluorescente magnetische deeltjes detectie
4. Circumferentiële, longitudinale, composiet magnetisatie
5.De stroom is continu instelbaar, vooraf ingesteld, en de werkelijke RMS-waarde wordt weergegeven
6.Circumferentiële koperen anti-lichter pad
7.Uitschakelfase controlefunctie
8.Automatische verval of ultra-lage frequentiedemagnetisatie
De configuratietabel(B):
