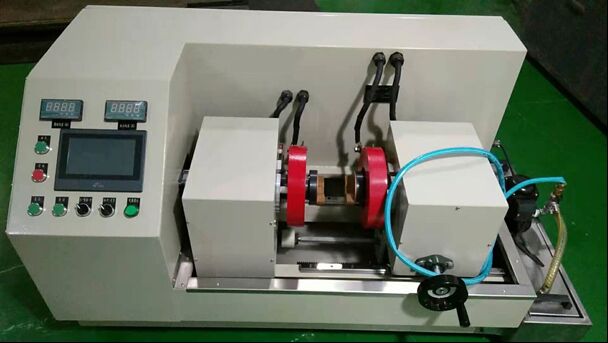

HMP-500NX AC Magnetisatie Trainingsfoutdetector met Magnetische Ophangingssysteem

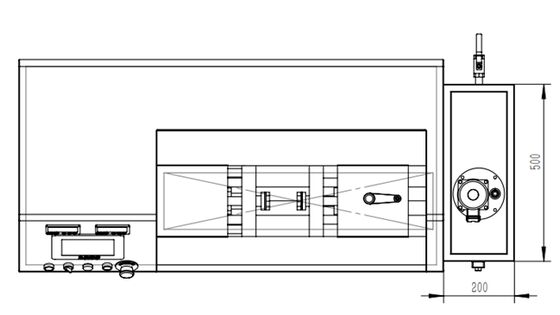

HMP-500NX AC Magnetization Training Defect Detector met Magnetisch Suspension System

1Beschrijving van de onderdelen van de apparatuur

1.1Elektrische bedieningskast (1)

  onafhankelijke elektrische bedieningskast, alle elektrische uitvoerende componenten zijn geïnstalleerd in deze bedieningskast,en het elektrische bedieningscabinet is uitgerust met een luchtfilter en circulerende warmteafvoeringsinrichting. met hoogwaardig staal gelast;

een 220V 50HZ spuitpomp met een waterdichte dekking en een vermogensautoriteit van de zwarte lichtlamp aan de achterzijde zijn gemonteerd;

In deze kast zijn stroomonderbrekers, contactoren, besturingscomponenten, transformatoren, rechtstellers, triggers, energie, enz. geïnstalleerd.

1.2. bedieningspaneel (2)

De voorzijde van het paneel is ontworpen met een touchscreen voor het instellen en weergeven, met een digitale AC-ampere meter en een noodstopknop.

Schakelaars en functieinstellingen zijn allemaal in dit gebied ontworpen.

1.3Elektrode bevestigingsdoos (3)

De vaste elektrodebox is gelast met 10 mm hoogwaardige stalen plaat en de voor- en achterdeur zijn los te maken.

1.4Elektrode-verplaatsingsdoos (5)

De elektrode-bewegingsbox kan op elke plaats worden gestopt, wordt gebruikt om de klemafstand aan te passen en heeft een parkeerslotfunctie.

1.5. Magnetische suspensie roeren en sproeien systeem (6)

De apparatuur is ontworpen met een afzonderlijke magnetische ophangingstank met een V-vormige structuur aan de onderkant en een elektrische pomp voor het roeren met spray die aan het bovenste deel is gemonteerd.Dit deel is verbonden met de tank met een slang, en aan de voorzijde van de tank is een handgespuit pistool geïnstalleerd.

Het systeem heeft een sterk roeren, de V-vormige structuur zorgt ervoor dat het magnetische poeder niet gemakkelijk valt en de spuitdruk is verstelbaar;

De capaciteit is 20L;

1.7Magnetisatie- en demagnetisatievoedselsysteem:

De apparatuur gebruikt de wisselstroommagnetisatie methode, die bestaat uit twee sets van onafhankelijke magnetiserende voedingsbronnen.De technologie van de besturbare moduleconverter wordt gebruikt om de stroom van het circuit te regelen, en de geïsoleerde spanning wordt naar de elektroden en spoelen gestuurd. De grootte is continu aanpasbaar en de overeenkomstige instrumentindicatie is ingesteld. De stroom kan vooraf worden ingesteld,en het alarm zal worden gealarmeerd wanneer de vooraf ingestelde stroom onvoldoende is of wordt overschreden om onjuiste detectie en gemiste detectie te voorkomen, en ervoor zorgen dat het werkstuk de voorgeschreven magnetiseringsintensiteit krijgt.met een vermogen van meer dan 10 W,.

met een vermogen van meer dan 1 W;

Het materiaal van het huidige pad: alle rode koperen staven of koperen kabels.

1.8Elektrisch besturingssysteem:

1) Het elektrische besturingssysteem wordt bestuurd door OMRON PLC, met inbegrip van bedienbare modules en hun beschermingsinrichtingen, stroomregelaars, ammeter,bedieningsknoppen en indicatorlichten, cilinders, tripels, magnetische kleppen, drukregulerende kleppen, luchtschakelaars, intermediaire relais, besturingsapparaten zoals wisselstroomcontactoren.

2) Stelsels voor het besturen van de mens-machine-interface:

De computer (mens-machine-interface systeem) regelt de magnetisatie stroom, magnetisatie tijd, magnetisatie, enz., die de detectie nauwkeurigheid aanzienlijk verbetert,en kan automatisch de stap-voor-stap werking van magnetisatie voltooien, magnetisatie stroom preselectie, en het volgen.

Het touchscreen programmable display communiceert met de PLC programmable controller via een adapter om de belangrijkste parameters van het systeem direct weer te geven.en de parameters kunnen worden aangepast binnen de autoriteit. Schermontwerp: Homepage-bedrijfsnaam. Elke aanraking kan het hoofdscherm betreden-"Hoofdmenu", "Werkpagina", "Alarm Record", "Voorzorgsmaatregelen", "Current Waveform",Raak elke functieknop aan om automatisch over te schakelen naar het overeenkomstige scherm, en de procesparameters van verschillende typische werkstukken kunnen worden opgeslagen.

De magnetiserende stroom kan vooraf worden ingesteld en het automatische traceringscircuit wordt gevormd via het programmabele touchscreen-display systeem.en de fout tussen de vooraf geselecteerde waarde en de werkelijke doorgaande stroomwaarde is≤ ±Drie procent.

Het systeem heeft een fout zelfdiagnoses functie. overstroom, onderstroom, abnormale luchtdruk, overmatige temperatuur stijging van het hoofdcircuit, geluid en licht alarmen en automatisch stoppen met werken.

3) De uitrustingshell is betrouwbaar geaard en de isolatieweerstand van de gehele machine is≥2MΩ.

4) De uitrusting heeft volledige veiligheidsbescherming en vergrendelings- en alarmfuncties.

5) Het elektrisch schema, het bedradingsschema en het werkelijke circuit van de apparatuur moeten volledig overeenstemmen.

6) Het PLC-contact is voorzien van een intermediair relais ter bescherming van het contact.

7) De bedrading van elk elektrisch onderdeel moet worden gemarkeerd met een draadnummer en de bedrading tussen elk onderdeel is voorzien van een draad slotbord.

2. Accessoires

3.Voornaamste technische parameters (Nota: HWDC is de afkorting voor halfgolf gelijkstroom)

*AC magnetiserende stroom:

  omtrek 0-500A, continu verstelbaar, met fasebeheersing bij uitschakeling

  Verticaal 0-1000A (1000A*6T=6000AT) continu verstelbaar, met fasebeheersing bij uitschakeling

* Controlemethode: voorselectie en automatische compensatie

*Verbetering van de vernieuwingssnelheid: 0.02S/tijd

*Tijdelijke belasting:≥25%, geschikt voor continu 7*24 uur werk

* Demagnetiserings-effect: ultra-lage frequentie DC-commutatie attenuatie demagnetisatie, remanentie≤0.2MT, instelbare demagnetiseringsfrequentie

* Magnetiseringsmethode: omtrekmagnetisatie en longitudinale magnetisatie, omtrek- en longitudinale composietmagnetisatie

*Weeklijkse longitudinale stroomfoutpercentage:≤ ±3%

*Slag: 0-200 mm

*Binnendiameter van de spoel: 100 mm

*Stroomvoorziening: AC380V±10% 50HZ 40KVA (instantane 5S), driefasig vijfdraadsysteem.

*Maat: lengte 1400*breedte 600*hoogte 750

* Gevoeligheid: een type (QQI) gevoeligheidsteststuk (30/100) met volledige cirkel en kruis kan duidelijk worden weergegeven.

*Standaard van de luchtvaartindustrie van de Volksrepubliek China HB/Z72-1998 "Magnetische deeltjesinspectie"

* Voldoen aan de norm JB/T8290-2011 van het Ministerie van Machineindustrie voor "Magnetic Particle Defect Detector" en de norm HB/Z72-98 van de industrie.
