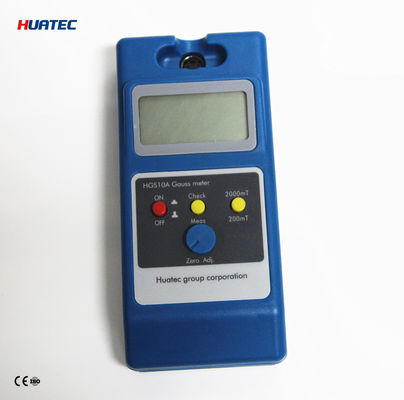

HGS-10A Digitale Teslameter met breed bereik en LCD-scherm voor DC-magnetische veldmeting

HGS-10A Digitale Tesla-meter met LCD-scherm voor de meting van gelijkstroommagnetisch veld

Samenvatting

HGS-10A draagbare digitale tesla score, die kan worden gebruikt voor het meten van de magnetische inductie-intensiteit van verschillende magnetische velden, zoals dc-magnetisch veld, ac-magnetisch veld, stralingsmagnetisch veld, remanentie-magnetisch veld,aardmagnetisch veld, enz. Het instrument kan rondgedragen worden (150 mm × 70 mm × 30 mm), met een breed bereik, handige bediening, helder LCD-scherm en de meest geavanceerde tasttoets in China,het aanzienlijk verbeteren van de levensduur en het comfortDe stroomvoorziening bestaat uit zes droge batterijen, die meer dan 100 uur continu kunnen werken, en kan ook worden gebruikt in het geval van een kleine en draagbare elektriciteitsvoorziening.Volmaakte kwaliteitsborging, hoogwaardige after-sales service, is uw ideale keuze voor het werk.

Als een van de meest gebruikte meetinstrumenten op het gebied van magnetische metingen is de teslameter een speciaal instrument voor het meten van de magnetische inductieintensiteit van magneten.

HGS-10A draagbare digitale tesla meter kan worden gebruikt om de magnetische inductie intensiteit van verschillende soorten magnetische velden te meten, zoals dc magnetisch veld, luidspreker, magnetische separator,werkend magnetisch veld van een permanentmagneet-ijzerverwijderHet instrument is draagbaar, met een breed bereik, een gemakkelijke bediening en een helder LCD-display.

Werkgebied:

1. Magnetische veldverdeling op het oppervlak van permanente magneetmaterialen (dat wil zeggen dat we meestal metermagnetisme noemen);

2. Gap magnetisch veld in de structuur van magnetische circuits;

3. Magnetisch veld gegenereerd door magnetisch veld gegenereerd door permanente magneet of gelijkstroom die op apparatuur werkt die ferromagnetische materialen absorbeert;

Hoofdtechnische indicatoren

Werkingsbeginsel:

Deze reeks instrumenten is gebaseerd op het principe van het Hall-effect van de sensor, namelijk de Hall-sensor.die door de gebruikers kunnen worden geselecteerd of aangepast aan hun behoeftenHet circuit heeft een lage driftversterker, een hoogstabiele voedingsbron en een 31/2 LCD-display.

(I) Beginsel van het Hall-effect

Het plaatsen van een metaal- of halfgeleiderwafel in een magnetisch veld creëert een elektromotorische kracht (emf) in de richting loodrecht op het stroom- en magnetisch veld,een fysiek fenomeen dat bekend staat als het Hall-effectHet principe van het Hall-effect is de essentie van het materiaal van de vaste drager in een extra magnetisch veld (B) loodrecht op het vaste materiaal in de beweging.door het effect van de Lorentzkracht (FB) en verschuiving in het traject, en het materiaal aan beide zijden van (3.4) om een accumulatie van elektrische lading te veroorzaken in verticale richting van de stroomrichting van het elektrisch veld en het magnetisch veld,en tenslotte maken de drager door de Lorentz kracht en elektrische afstoting balans (FB = Fe) en aan de twee zijden vastgesteld een stabiel elektrisch potentieel verschil is de halspanning (VH)De basisvergelijking is:

De Vh = KhIhB

Onder hen:

Ih: werkstroom

B: fluxdichtheid

Kh: gevoeligheid voor elementen

Vh: Hallelektriciteit

(Ⅱ)Methode voor het gebruik van sensoren

Neem bijvoorbeeld zijdelings sensoren.

De richting van de magnetische krachtlijn van het gemeten magnetisch veld is loodrecht op het hallelement aan de voorzijde van de sensor (zoals in de figuur rechts weergegeven).

2Het diagram en de beschrijving van het door de handheld-sensor gemeten magnetisch veld worden weergegeven in de figuur aan de rechterkant.3 mm aan het eind van het hallelement aan het voorste eind van de sensor (de tegenovergestelde kant van de schaal, en de koperen sonde is de tegenovergestelde zijde gemarkeerd door een kleine cirkel) om zachtjes het oppervlak van de gemeten magneet of de positie van het gemeten ruimtelijke magnetisch veld aan te raken.

3Een onjuiste handgevoerde sensormethode dwingt de bovenkant van de sensor tot het oppervlak van het gemeten voorwerp (zoals in de afbeelding rechts weergegeven), wat de sensor gemakkelijk kan beschadigen.

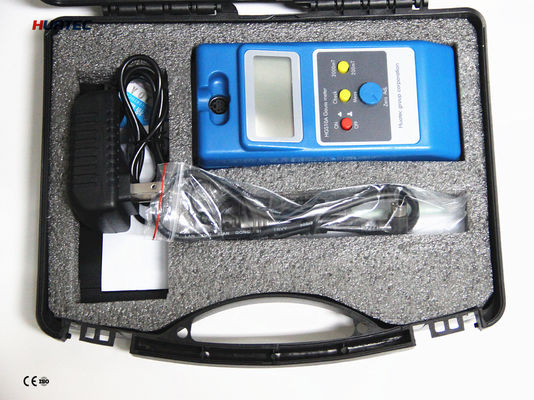

Verpakking

1. HGS-10A Digitale Tesla-meter

2. Externe stroomtoevoer

3. Hall sensor

4. nr. 5 Droge batterijen 6 stuks

5Een gebruiksaanwijzing

6Een certificaat van productkwalificatie
