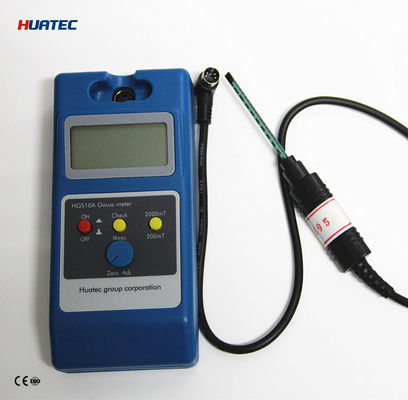

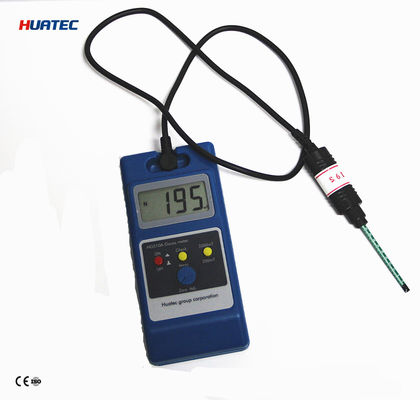

HGS-10A Draagbare digitale Tesla-meter Gaussmeter voor het testen van magnetisch veld

HGS-10A Draagbare Digitale Teslameter Gaussmeter voor Magnetische Veldmeting

Samenvatting

HGS-10A draagbare digitale teslameter, die kan worden gebruikt om de magnetische inductie-intensiteit van verschillende magnetische velden te meten, zoals gelijkstroom magnetisch veld, wisselstroom magnetisch veld, stralingsmagnetisch veld, remanentiemagnetisch veld, aardmagnetisch veld, enz. Het instrument is draagbaar (150 mm × 70 mm × 30 mm), met een breed bereik, gemakkelijke bediening, duidelijk LCD-display en de meest geavanceerde aanraaktoetsen in China, wat de levensduur en het comfort aanzienlijk verbetert. De voeding bestaat uit zes 5-formaat droge batterijen, die meer dan 100 uur continu kunnen werken, en kan ook worden gebruikt met netvoeding, klein en draagbaar. Perfecte kwaliteitsborging, hoogwaardige after-sales service, is uw ideale keuze voor werk.

Als een van de meest gebruikte meetinstrumenten op het gebied van magnetische meting, is de teslameter een speciaal instrument voor het meten van de magnetische inductie-intensiteit van magneten.

De HGS-10A draagbare digitale teslameter kan worden gebruikt om de magnetische inductie-intensiteit van verschillende soorten magnetische velden te meten, zoals gelijkstroom magnetisch veld, luidspreker, magneetscheider, werkend magnetisch veld van permanente magneet ijzerverwijderaar, lekkagemagnetisch veld, demagnetisatie en restmagnetisch veld na onderdelenverwerking. Het instrument is draagbaar, met een breed bereik, gemakkelijke bediening en een duidelijk LCD-display.

Werkgebied:

1. Oppervlaktemagnetische velddistributie van permanente magneetmaterialen (dat wil zeggen, wat we gewoonlijk meter magnetisme noemen);

2. Spouwmagnetisch veld in magnetische circuitstructuur;

3. Magnetisch veld gegenereerd door een magnetisch veld gegenereerd door een permanente magneet of gelijkstroom die inwerkt op apparatuur die ferromagnetische materialen absorbeert;

Belangrijkste technische indicatoren

Werkingsprincipe:

Deze serie instrumenten is gebaseerd op het Hall-effect principe gemaakt van de sensor, namelijk de Hall-sensor. Er zijn twee soorten sensoren, transversaal en axiaal, die door gebruikers kunnen worden geselecteerd of gematcht op basis van hun behoeften. Het circuit maakt gebruik van een versterker met lage drift, een voeding met hoge stabiliteit en een 31/2 LCD-display.

(I) Hall-effect principe

Het plaatsen van een metalen of halfgeleider wafer in een magnetisch veld creëert een elektromotorische kracht (EMK) in de richting loodrecht op de stroom en het magnetische veld, een fysisch fenomeen dat bekend staat als het Hall-effect. Het Hall-effect principe is de essentie van het materiaal van de vaste drager in een extra magnetisch veld (B) loodrecht op het vaste materiaal in beweging, vanwege het effect van de lorentzkracht (FB) en afwijking in de baan, en het materiaal aan beide zijden van (3.4) om elektrische ladingaccumulatie te produceren in de verticale richting van de stroomrichting van het elektrische veld en magnetische veld, en uiteindelijk om de drager door de lorentzkracht en elektrische afstoting in evenwicht te brengen (FB = Fe) en aan beide zijden een stabiel potentiaalverschil te vestigen is de Hall-spanning (VH). De basisvergelijking is:

De Vh = KhIhB

Daarin:

Ih: werkstroom

B: fluxdichtheid

Kh: elementgevoeligheid

Vh: Hall-elektriciteit

(Ⅱ) Gebruiksmethode van de sensor

Neem transversale sensoren als voorbeeld

De richting van de magnetische krachtlijn van het gemeten magnetische veld is loodrecht op het Halelement aan de voorkant van de sensor (zoals getoond in de afbeelding rechts).

2. Het diagram en de beschrijving van het magnetische veld gemeten door de handheld sensor worden getoond in de afbeelding rechts. Gebruik de positie van 2,3 mm aan het einde van het Halelement aan de voorkant van de sensor (de tegenovergestelde kant van de schaal, en de koperen sonde is de tegenovergestelde kant gemarkeerd met een kleine cirkel) om voorzichtig het oppervlak van de gemeten magneet of de positie van het gemeten ruimtelijke magnetische veld aan te raken.

3. Onjuiste handheld sensor methode dwingt de bovenkant van de sensor tegen het oppervlak van het te meten object (zoals getoond in de afbeelding rechts), wat de sensor gemakkelijk kan beschadigen.

Paklijst

1. HGS-10A Digitale Teslameter

2. Externe voeding

3. Hall-sensor

4. No.5 Droge Batterijen 6 stuks

5. Een gebruiksaanwijzing

6. Een certificaat van productkwalificatie
