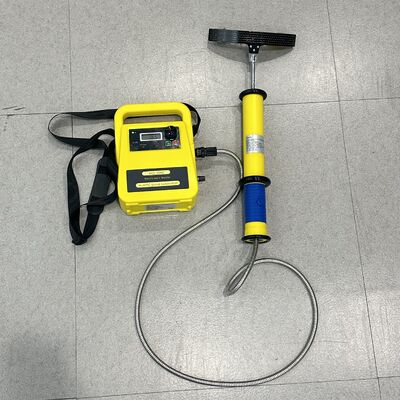

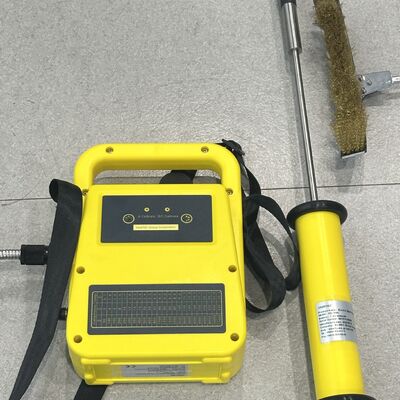

HD-106A/B/C-serie AC/DC elektrische vonkmelder met intelligente frequentiekonversie en draagbare ABS-schelp voor coatinginspectie

HD-106A/B/C serie AC/DC elektrische vonkendetector

Algemene introductie:

De HUATEC HD-106A/B/C serie AC&DC 110-230V knoptype intelligente frequentieconversie elektrische vonk pinhole detector maakt gebruik van intelligente frequentieconversie hoogspanningsdetectietechnologie, veel gebruikt om pinholes, scheuren en andere schade en defecten in niet-geleidende coatings op geleidende substraten (zoals metaal) te detecteren. Het detecteert de kwaliteit van isolerende en anticorrosieve coatings op het oppervlak van opslagtanks, kleppen en pijpleidingen. Draagbaar formaat, robuuste ABS-behuizing, het instrument heeft een mooi uiterlijk, stabiele en betrouwbare prestaties, kan breed worden gebruikt in anticorrosieve engineering, detectie van luchtdichte plastic verbindingen, luchtdichtheidstest van betoncoating, inspectie van corrosie van petrochemische pijpleidingen, industrieën voor emailproductie, is een essentieel hulpmiddel voor het testen van de kwaliteit van metaaloppervlak isolerende anticorrosieve coatings.

Belangrijkste kenmerken:

De speciale metalen slang beschermt de verbindingskabel tussen de hoofdmotor en de hoogspanningsgenerator;

Militaire kwaliteit vergulde connector om de betrouwbaarheid van de verbinding te garanderen;

Uniek ontwerp, ABS-behuizing, mooi, duurzaam;

Lichtgevoelig waterdicht filmtoetsenbord, eenvoudig te bedienen;

AC/DC-voeding kan snel en automatisch worden geschakeld, AC/DC dubbel gebruik;

Lithium-ion batterijpakket met grote capaciteit, energiebesparend en milieuvriendelijk;

Onafhankelijke hoogspanningsknop, maximale bescherming van de veiligheid van detectiepersoneel, in overeenstemming met internationale veiligheidsnormen;

Intelligente frequentieconversie hoogspanningsdetectietechnologie is geschikt voor vochtige omgevingen, het detectieproces genereert geen statische elektriciteit;

Kan worden gedetecteerd op dauwnatte of modderige en licht geleidende oppervlakken;

Kan automatisch verschillende werkende probes (hoogspanningspistool) identificeren, zelfkalibratie;

Digitale weergave van batterijspanning en uitgangshoogspanning;

Bij detectie van pinholes en andere defecten, akoestisch-optisch alarm;

De uitgangshoogspanning kan nauwkeurig worden aangepast en de weergavenauwkeurigheid is hoog.

Met overbelastingsbeveiligingsfunctie;

Technische parameters:

Detectiespanning: 0.5KV-7KV (HD-106A) 6KV-35KV (HD-106B) 0.5-36KV (HD-106C)

Coatingdikte: 0.03mm-1.7mm (HD-106A) 1.4mm-11.3mm (HD-106B) 0.03mm-11.3mm (HD-106C)

Resolutie: ±100V

Bedrijfstemperatuur: -20°C ~ +50°C

Werkvochtigheid: vermijd condensatie van dauw op het oppervlak (zie DIN55670)

Alarm signaal: 86 decibel. Frequentie 1500Hz. 1 seconde per pinhole alarm

Spanningsweergave: LCD-display, 3 cijfers

Voeding: 12V lithiumbatterijpakket (lichtgewicht, energiebesparend en milieuvriendelijk)

Werktijd: P7 Hoogspanningsgenerator (16 uur, model HD-106A) P35 Hoogspanningsgenerator (12 uur, HD-106B), P7&P35 Hoogspanningsgenerator voor HD-106C

Voedingsmodus: wisselstroom en gelijkstroom dubbel gebruik

Oplader: 110V tot 230V 50/60Hz automatische conversie

Hoofdmotor gewicht: 1.2 kg

Afmetingen host: 180mm×235mm×80mm

Werkingsprincipe:

Holidaydetector is gebaseerd op een verscheidenheid aan geleidende isolerende coatings op het substraatoppervlak om een bepaalde hoeveelheid pulsspanning toe te voegen, zoals anticorrosielaag, dun metaal of pinhole van lekkage, wanneer puls hoogspanning, zal de luchtspleet worden doorboord en vonkontlading produceren, tegelijkertijd een pulssignaal naar het alarmcircuit sturen, het geluids- en lichtalarm, om het doel van de kwaliteitsinspectie van de anticorrosielaag te bereiken.

Standaard levering:

Hoofdeenheid, hoogspanningsgenerator, 2 meter probe draad, aardingsdraad, probe borstel, batterij, oplader, riem, instrumentenkoffer, HUATEC kalibratiecertificaat, bedieningshandleiding

Optionele accessoires:

Boogborstel

Platte borstel

Cirkelveerborstel

Pijp Binnenoppervlak borstel

Batterij
