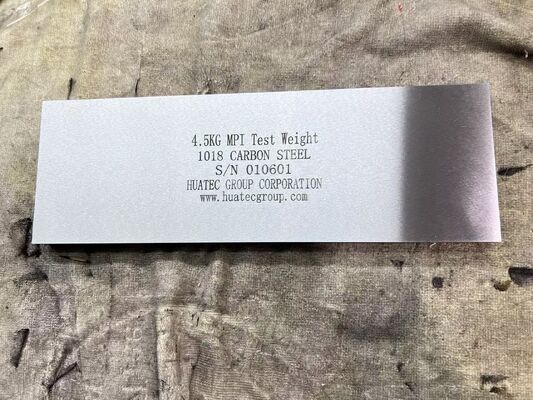

Kalibratieblok voor magnetische deeltjes hefkracht NB/T 47013.4 Standaard NDT testblok

Standaard NDT-testblok NB/T 47013.4

De testblok met hefkracht is een standaard ferromagnetisch proefstuk dat wordt gebruikt om de magnetiseringscapaciteit van een magnetisch splijtmiddel voor het inspecteren van magnetische deeltjes te verifiëren.De kernfunctie ervan is ervoor te zorgen dat de apparatuur voldoende hefkracht heeft om een effectief magnetisch veld te vormen en om gemiste detecties te voorkomen.

Belangrijkste parameters en materialen
Materiaal: 45 staal, warmtebehandeld tot normalisatie, waardoor ferromagnetisme en stabiliteit worden gewaarborgd
Afmetingen: aanbevolen oppervlak ≥ 200 mm × 200 mm of 300 mm × 100 mm, fout ≤ ±5 mm
Gebruik: kwantitatieve verificatie van de zuigkracht van het magnetische juk bij de maximale afstand tussen de magnetische polen, waardoor de gevoeligheid van de foutdetectie wordt gewaarborgd

Gebruik- en kalibratiepunten
Testmethode: Plaats het magnetische juk op het oppervlak van het testblok, oefen kracht uit en stabiliseer om het testblok op te tillen.
Kalibratie-specificatie: volgens JJF (Niet-Ijzerige Metalen) 0031-2024 mag de gemeten hefkracht niet lager zijn dan de nominale waarde.
Opmerking: de afstand tussen de magnetische pool en het oppervlak van de testblok wordt aanbevolen 0,5 mm te zijn.

Verschillen met andere testblokken
Verschillend van de standaardproefstukken van type A1/C: de testblok wordt gebruikt voor kwantitatieve verificatie van de hefkracht van de apparatuur,terwijl het proefstuk wordt gebruikt voor kwalitatieve detectie van de magnetische veldverdeling en de alomvattende prestaties
Verschillend van magnetische veldindicatoren: het testblok is een metrologisch standaardonderdeel, terwijl de indicator een ruw kwalitatief instrument is
