HCDX-2000 Mobiele AC/DC Magnetische Foutdetector voor MPI-testen in de Luchtvaart- en Automobielindustrie

HCDX-2000 Mobiele AC/DC Magnetische Foutdetector voor MPI-testen in de Luchtvaart- en Automobielindustrie

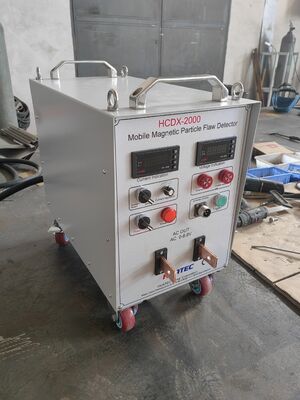

De verrijdbare Magnetische Deeltjes Foutdetector HCDX-2000 is toepasbaar voor het inspecteren van werkstukken met AC-magnetisatie. Het heeft de functie van demagnetisatie en vereist geen extra configuratie van een demagnetisatieset.

Een 8-bits MCU wordt als controller gebruikt door deze magnetische deeltjes foutdetector, en de continue regeling van de magnetisatiestroom kan worden gerealiseerd door nauwkeurige acquisitie van het AC-nuldoorgangssignaal en het signaal van de stroomregeling. Het heeft de functie van maximale stroomlimiet. Met de fasegestuurde functie is de detector geschikt voor zowel de continue techniek als de resttechniek.

De stroomwaarde wordt weergegeven op de analoge ampèremeter of digitale ampèremeter. De probe-sets en de triggerknop zijn voor bediening in nauwe ruimtes.

De uitgangsstroom wordt automatisch verlaagd van de beginwaarde naar nul tijdens het demagnetiseren. Een contactloze schakelaar wordt gebruikt voor de apparatuur.

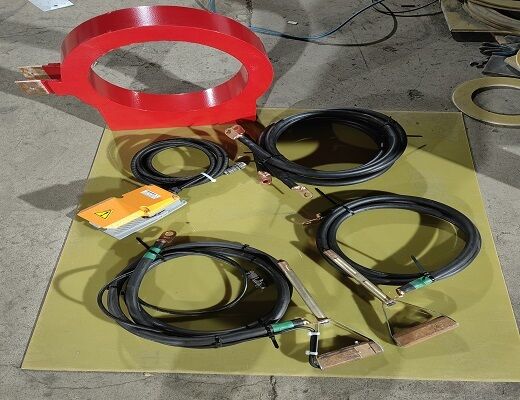

Deze detector kan worden aangesloten op de probe-sets (handbediende elektrodensets) of een spiraalkabel (flexibele spoel). Er zijn ook enkele spoelen of elektroden ontworpen voor deze apparatuur om optioneel een eenvoudige inspectiemachinegereedschap te worden.

Configuratietabel:

Opmerkingen: “●” gemarkeerd als standaard, terwijl “○” gemarkeerd als optie.

Kenmerken:
Verrijdbare hostmachine:
Kan worden gebruikt als voeding voor circulaire magnetisatie
Kan worden gebruikt als voeding voor longitudinale magnetisatie

Eenvoudig inspectiemachinegereedschap:
Elektrode voor circulaire magnetisatie
Spoel voor circulaire magnetisatie
Handmatige afstelling van de staartelektrode
Roestvrijstalen spoelbak
Roestvrijstalen tank (inclusief sproeipomp en mengpomp)
Spuitpistool
Magnetische inkt kan worden hergebruikt
Zwarte magnetische deeltjes, rode magnetische deeltjes, fluorescerende magnetische deeltjes worden ondersteund
UV-licht als optie voor het testen met fluorescerende magnetische deeltjes

Hoofdfuncties:

*Foutdetectiemethode: stutmethode, wikkelmethode, spoelmethode

*Magnetisatiemethode: AC-magnetisatie, DC-magnetisatie (HWDC/FWDV)

*Demagnetisatiemethode: AC-demagnetisatie maakt gebruik van externe demagnetisatie (verzwakkingsmethode), en AC-demagnetisatie maakt gebruik van ultra-lage frequentie demagnetisatie

Magnetisatie: gebruik de twee uiteinden van de steunstang om het foutdetectiegebied van de staalplaat te ondersteunen, en de afstand tussen de steunstangen is 0~500 mm (pas de afstand aan op basis van ervaring)

Of klem beide uiteinden van de staalplaat vast met draadklemmen

Demagnetisatie: Wikkel het hele onderdeel met een kabel, met een spoed van ongeveer 20~30 cm. Sluit beide uiteinden van de kabel aan op de foutdetector. De aansluitmethode is dezelfde als die voor magnetisatie.
