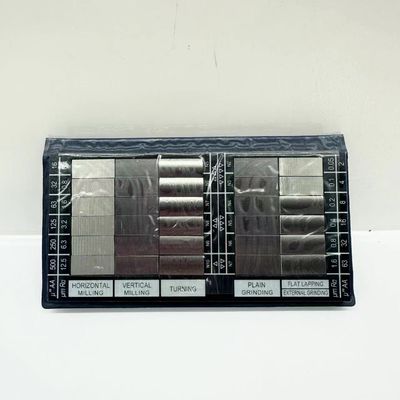

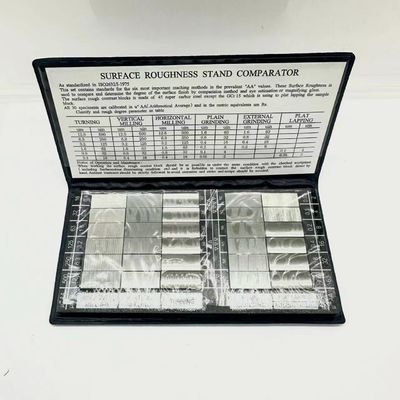

Blockset voor oppervlakte-roofheidcomparator Ra 0,025·6,3 μm voor inspectie van metaalbewerking
Ik. Gebruik:Het steekproefblok voor de vergelijking van de oppervlaktrauwheid is een meetinstrument dat wordt gebruikt
om de oppervlaktebuigzaamheid van mechanische onderdelen na bewerking met de vergelijkingsmethode te controleren, hetzij door visuele vergelijking met het bewerkte onderdeel, hetzij met behulp van een vergrootglas,de graad van oppervlaktehoogte kan worden bepaald.
|
Zoals gestandaardiseerd in ISO2632/I-1985 Deze set bevat normen voor de zes belangrijkste bewerkingsmethoden in de gangbare AA-waarden. Deze oppervlaktrauwheid wordt gebruikt om de graad van het afgewerkte oppervlak te vergelijken en te bepalen door vergelijkingsmethode en oogschatting of vergrootglas.De oppervlakte van ruwe contrastblokken is gemaakt van 45 supercarbor staal, met uitzondering van de GCr15 die wordt gebruikt om vlak te lappen het monster blok. Alle 30 monsters zijn gekalibreerd in u'AA ((Arithmetisch gemiddelde) en in de metrische equivalenten um Ra.Classificeer en grof graad parameter als tabel.
|
Kennisgeving van exploitatie en onderhoud: Bij het bewerken van het oppervlak moet het ruwe contractblok zo gemakkelijk mogelijk zijn als onder dezelfde omstandigheden als het ruwe blok. gecontroleerd werkstuk (inclusief de verlichting door oppervlakkekool enz.) en het is verboden de oppervlakte van het ruwe contrastblok rechtstreeks met de hand aan te raken.Voor het voorkomen van corrosie dient de roestbestrijdende behandeling strikt te worden gevolgd en moeten schokken en schrapen worden vermeden..
|
|
|
Ik heb het gedaan.
|
Uin
|
Ik heb het gedaan.
|
Uin
|
Ik heb het gedaan.
|
Uin
|
|
Ik heb het gedaan.
|
Uin
|
Ik heb het gedaan.
|
Uin
|
|
|
12.5
|
500
|
12.5
|
500
|
12.5
|
500
|
1.6
|
63
|
1.6
|
63
|
|
|
6.3
|
250
|
6.3
|
250
|
6.3
|
250
|
0.8
|
32
|
0.8
|
32
|
|
|
3.2
|
125
|
3.2
|
125
|
3.2
|
125
|
0.4
|
16
|
0.4
|
16
|
|
|
1.6
|
63
|
1.6
|
63
|
1.6
|
63
|
0.2
|
8
|
0.2
|
8
|
|
|
0.8
|
32
|
0.8
|
32
|
0.8
|
32
|
0.1
|
4
|
0.1
|
4
|
|
|
0.4
|
16
|
0.4
|
16
|
0.4
|
16
|
0.05
|
2
|
0.05
|
2
|
|
|
Horizontaal Vervaardiging
|
Verticaal Vervaardiging
|
Verwijzing
|
Gewoon grillen
|
Externe slijpwerking
|
|
|
Vlaktelapper
|
|
|
II. Materialen en specificaties:
Materiaal: met uitzondering van de slijpmonsterblokken die van GCr15 zijn gemaakt, zijn alle andere monsterblokken gemaakt van 45 hoogwaardig koolstofstaal.
Specificaties: Er zijn in totaal drie soorten.
1Zeven groepen monsternummels (draaiwerk, draaimachine, bewerking van de oppervlakte, platte freeswerk, platte slijpwerk, externe slijpwerk en slijpwerk)
2- zes groepen monsterblokken (draaibank, draaibank, bewerkingsgroep, platte frees, platte slijp, externe slijp)
3. één groep monsternummels (monsternummel van de draaibank, monsternummel van de planer, monsternummel van de bewerking, monsternummel van het platte ijzer, monsternummel van het platte slijpen, monsternummel van het externe slijpen,slijpmonsterblok, monsterblok van boormachine)
III. In de tabel zijn de indelings- en ruwheidsparameters als volgt weergegeven:
Vervaardigingsmethode draaibank Planer eindfrees Vlakfrezen Polieren Buitenslijpen Vervaardiging boorfabriek
Voorzorgsmaatregelen voor gebruik en onderhoud:
Bij gebruik van het vergelijkingsmonsterblok dient het onder dezelfde omstandigheden te worden geplaatst als het geïnspecteerde onderdeel (inclusief oppervlakte kleur, lichtomstandigheden, enz.).Raak het vergelijkingsmonsterblok niet rechtstreeks aan met uw handen.- Implementeer strikte anti-roestmaatregelen om roest en schrammen te voorkomen.
| Deze set bevat normen voor de zes belangrijkste bewerkingsmethoden in de gangbare AA-waarden.Deze oppervlakte ruwheid wordt gebruikt om te vergelijken en te bepalen van de mate van de oppervlakte afwerking door vergelijking methode en oogschatting of vergrootglasDe oppervlakte van de ruwe contastblokken is gemaakt van 45 supercarbor staal, met uitzondering van GCr15, dat wordt gebruikt om het monsterblok plat te lappen.Alle 30 monsters zijn gekalibreerd in u'AA (arithmetisch gemiddelde) en in de metrische equivalenten um Ra. |
