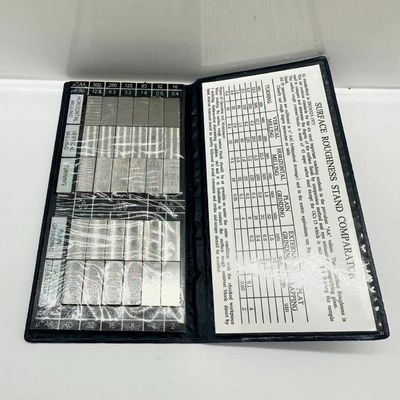

Stalen Ruwheid Vergelijkingsmonster Blok Draaibank Frezen Slijpen Standaard Proefstuk
I. Gebruik: Het vergelijkingsmonsterblok voor oppervlakte-ruwheid is een meetinstrument dat wordt gebruikt
om de oppervlakte-ruwheid van mechanische onderdelen na bewerking te controleren door middel van de vergelijkingsmethode. Door het visueel te vergelijken met het bewerkte onderdeel of met een vergrootglas, kan de graad van oppervlakte-ruwheid worden bepaald.
|

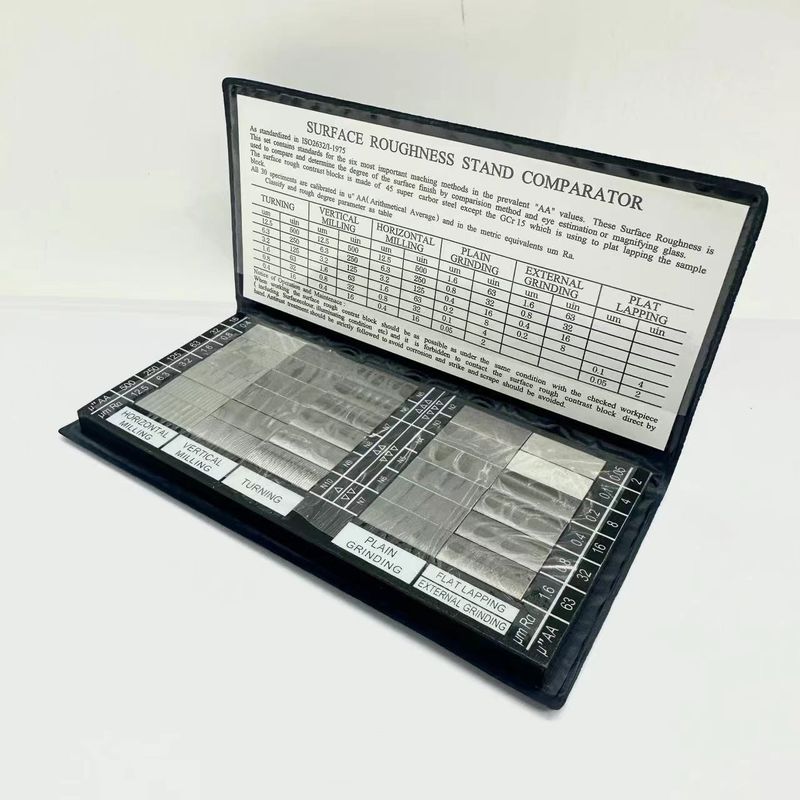

Zo gestandaardiseerd in ISO2632/I-1985 Deze set bevat standaarden voor de zes belangrijkste bewerkingsmethoden in de gangbare "AA" waarden. Deze oppervlakte-ruwheid wordt gebruikt om de mate van het oppervlak afgewerkt door vergelijkingsmethode en oogschatting of vergrootglas te vergelijken en te bepalen. De ruwheidsblokken zijn gemaakt van 45 super carbor staal, behalve de GCr15 die wordt gebruikt voor het vlak slijpen van het monsterblok. Alle 30 proefstukken zijn gekalibreerd in u＂AA (Arithmetische Gemiddelde) en in de metrische equivalenten um Ra. Classificeer en ruwe graad parameter zoals in de tabel.
|
Opmerking over Bedrijf en Onderhoud: bij het werken moet het ruwheidsvergelijkingsblok zo veel mogelijk onder dezelfde omstandigheden worden gehouden als het gecontroleerde werkstuk (inclusief oppervlaktekleur, verlichtingsomstandigheden, etc.) en het is verboden om het ruwheidsvergelijkingsblok direct met de hand aan te raken. Roestwerende behandeling moet strikt worden gevolgd om corrosie te voorkomen en stoten en krassen moeten worden vermeden.
|
|
|
um
|
uin
|
um
|
uin
|
um
|
uin
|
|
um
|
uin
|
um
|
uin
|
|
|
12.5
|
500
|
12.5
|
500
|
12.5
|
500
|
1.6
|
63
|
1.6
|
63
|
|
|
6.3
|
250
|
6.3
|
250
|
6.3
|
250
|
0.8
|
32
|
0.8
|
32
|
|
|
3.2
|
125
|
3.2
|
125
|
3.2
|
125
|
0.4
|
16
|
0.4
|
16
|
|
|
1.6
|
63
|
1.6
|
63
|
1.6
|
63
|
0.2
|
8
|
0.2
|
8
|
|
|
0.8
|
32
|
0.8
|
32
|
0.8
|
32
|
0.1
|
4
|
0.1
|
4
|
|
|
0.4
|
16
|
0.4
|
16
|
0.4
|
16
|
0.05
|
2
|
0.05
|
2
|
|
|
HORIZONTAAL FREZEN
|
VERTICAAL FREZEN
|
DRAAIEN
|
VLAK SLIJPEN
|
UITWENDIG SLIJPEN
|
|
|
VLAK LAPPEN
|
|
|
II. Materialen en Specificaties:
Materialen: Behalve voor de slijpmonsterblokken die van GCr15 materiaal zijn gemaakt, zijn alle andere monsterblokken gemaakt van 45 hoogwaardig koolstofconstructiestaal.
Specificaties: Er zijn in totaal drie soorten.
1. Zeven groepen monsterblokken (draaibank, draaibank, vlakfrezen, vlakfrezen, vlak slijpen, uitwendig slijpen en slijpen)
2. Zes groepen monsterblokken (draaibank, draaibank, vlakfrezen, vlakfrezen, vlak slijpen, uitwendig slijpen)
3. Enkele groep monsterblokken (draaibank monsterblok, schaafmachine monsterblok, vlakfrees monsterblok, vlak ijzer monsterblok, vlak slijp monsterblok, uitwendig slijp monsterblok, slijp monsterblok, boormachine monsterblok)
III. Classificatie en Ruwheidsparameters zijn als volgt in de tabel:
Productiemethode Draaibank Schaafmachine kopfrezen Vlakfrezen Polijsten Uitwendig slijpen Slijpen boormachine
IV. Gebruiks- en onderhoudswaarschuwingen:
Bij gebruik van het vergelijkingsmonsterblok moet het onder dezelfde omstandigheden worden geplaatst als het te inspecteren onderdeel (inclusief oppervlaktekleur, verlichtingsomstandigheden, enz.). Raak het vergelijkingsmonsterblok niet rechtstreeks met uw handen aan. Implementeer strikte roestwerende maatregelen om roesten te voorkomen en krassen te vermijden.
| Deze set bevat standaarden van de zes belangrijkste bewerkingsmethoden in de gangbare "AA" waarden. Deze oppervlakte-ruwheid wordt gebruikt om de mate van het oppervlak afgewerkt door vergelijkingsmethode en oogschatting of vergrootglas te vergelijken en te bepalen. De ruwheidsblokken zijn gemaakt van 45 super carbor staal, behalve de GCr15 die wordt gebruikt voor het vlak slijpen van het monsterblok. Alle 30 proefstukken zijn gekalibreerd in u''AA (Arithmetische Gemiddelde) en in de metrische equivalenten um Ra. |
