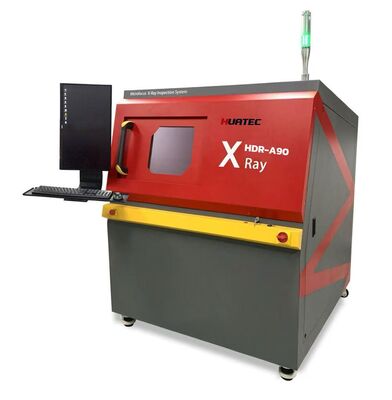

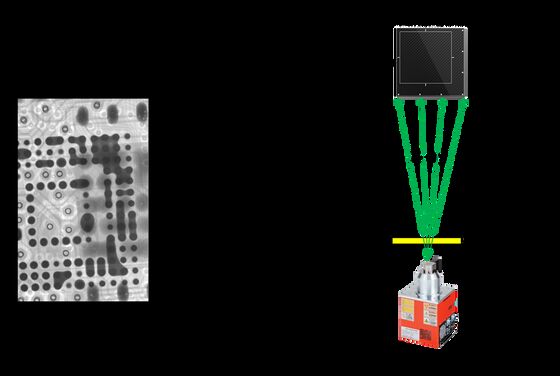

HDR-A90 Micro-focus röntgeninspectiesysteem 90kV Industriële NDT Defectdetector

Röntgenbron

Type

Gesloten, microfocus

Maximale buisspanning

90kV

Maximale buisstroom

200μA

Focale vlek grootte

5μm

Functie

Automatisch voorverwarmen

Flatpaneldetector

Effectief gebied

130mm*130mm

Pixelgrootte

85μm

Resolutie

1536*1536

Framesnelheid

20fps

Kantelhoek

60°

Tafel

Grootte

530mm*530mm

Detecteerbaar gebied

500mm*500mm

Maximale belasting

10kg

Apparatuur

Vergroting

Geometrie 200X

Systeem 1500X

Inspectiesnelheid

Max 3.0s/punt

Afmetingen

1360mm (L) * 1365mm (B) * 1730mm (H)

Gewicht

1200kg

Voeding

AC110-220V 50/60HZ

Maximaal vermogen

1500W

Industriële PC

I5 CPU, 8G RAM, 500GB SSD

Display

24-inch HDMI LCD

Veiligheid

Stralingslekkage

Geen lekkage, internationale norm: ≤1μSv/h

Loodglas observatieraam

Transparant loodglas raam beschermt tegen straling om de interne status te observeren.

Veiligheidsvergrendeling raam en achterdeur

Zodra gebruikers het raam of de achterdeur openen, schakelt de röntgenbuis onmiddellijk uit. Wanneer het raam of de achterdeur open is, kunnen gebruikers de röntgenstraal niet inschakelen.

Elektromagnetische veiligheidsschakelaar

Vergrendelt zodra de röntgenstraal is ingeschakeld, gebruikers kunnen het observatieraam niet openen.

Noodstop

Naast de bedieningspositie, indrukken om uit te schakelen

Buisbescherming

Gebruiker kan de software niet verlaten als de röntgenbuis niet is gesloten.

Functiemodule

Bediening

Toetsenbord en muis kunnen alle bewerkingen voltooien

Röntgenbuis

bediening

Gebruik de muis om op de X-knop te klikken om de röntgenstraal in of uit te schakelen. De realtime buisspanning en stroomwaarde worden ernaast weergegeven, gebruikers kunnen op de omhoog en omlaag knop klikken, de schuifregelaar slepen of typen om aan te passen.

Statusbalk

Geeft de status van de vergrendeling, voorverwarming en röntgenstraal weer door afwisselend rood en groen te knipperen.

Beeldaanpassing

De helderheid, het contrast en de versterking van het beeld kunnen vrij worden aangepast om een bevredigend resultaat te bereiken.

Productlijst

Gebruikers kunnen inspectieparameters zoals Z-as positie, helderheid, contrast en versterking opslaan, en kunnen de parameters direct oproepen bij het inspecteren van hetzelfde product, om de inspectie-efficiëntie te verbeteren.

Navigatie

venster

Nadat de camera een foto van de tafel heeft gemaakt, klikt u ergens in de foto, de tafel beweegt naar de plek waar u klikt en wordt op het scherm weergegeven.

Status bewegingsas

Geeft realtime coördinaten weer.

Inspectieresultaat

De meetresultaten (lege ruimte percentage, afstand, oppervlakte, etc., ingesteld door gebruikers) worden op volgorde weergegeven.

Snelheidsregeling

De bewegingssnelheid van elke as kan worden aangepast naar langzaam, normaal en snel.

Lege ruimte percentage

meting

Automatische berekening

Klik op twee punten om een rechthoek te definiëren. De software vindt en meet automatisch de rand van de soldeerbal in de rechthoek, de pad en de interne lege ruimtes, en kan de gegevens van het lege ruimte percentage, de oppervlakte van de soldeerbal, de omtrek, het grootste lege ruimte percentage, de lengte en de breedte verkrijgen, en geeft NG of OK aan met rood en groen.

Parameter aanpassing

Gebruikers kunnen de grijswaarden drempel, pixel, contrast, grootte filtering en andere parameters aanpassen om nauwkeurige resultaten van automatische berekening te verkrijgen.

Lege ruimtes

handmatig toevoegen

Gebruikers kunnen een polygoon of een vrije vorm tekenen en deze berekenen als een lege ruimte in het lege ruimte percentage.

Opslaan

parameters

Gebruikers kunnen parameters zoals grijswaarden drempel, pixel, contrast, grootte filtering en andere parameters opslaan, en kunnen de parameters direct oproepen bij het detecteren van hetzelfde product, om de detectie-efficiëntie te verbeteren.

Andere meetfuncties

Afstand

Klik op de punten A en B om ze als basislijn in te stellen, klik vervolgens op punt C om de verticale afstand van punt C tot de basislijn te meten.

Afstand percentage

Het wordt meestal gebruikt om de soldeerpercentage van het doorvoergat te meten. Stel één punt meer in, "D", dan de afstand. Deel de verticale afstand van punt D tot de basislijn door de verticale afstand van punt C, om de procentuele verhouding van de verticale afstand van D tot C te verkrijgen.

Hoek

Klik op de punten A en B om ze als basislijn in te stellen, klik vervolgens op punt C om de hoek tussen de BA en BC stralen te meten.

Straal

Het wordt meestal gebruikt om ronde componenten zoals soldeerballen te meten. Klik op drie punten om een cirkel te definiëren en meet de omtrek, oppervlakte en straal.

Omtrek

Het wordt meestal gebruikt om vierkante componenten te meten, klik op twee punten om een vierkant te definiëren, meet de lengte, breedte en oppervlakte.

Automatische inspectie

Handmatige instelling

Gebruikers kunnen willekeurige posities op de tafel instellen als inspectiepunten, de software zal automatisch inspecteren en de afbeelding opslaan.

Array

Voor de reguliere inspectiepunten hoeven gebruikers slechts twee van de inspectiepunten en het aantal rijen en kolommen in te stellen, de software zal automatisch elk punt inspecteren en afbeeldingen opslaan.

Automatische

identificatie

Voor inspectiepunten met duidelijke kenmerken identificeert de software automatisch de posities, voert metingen uit en slaat de afbeelding op.
