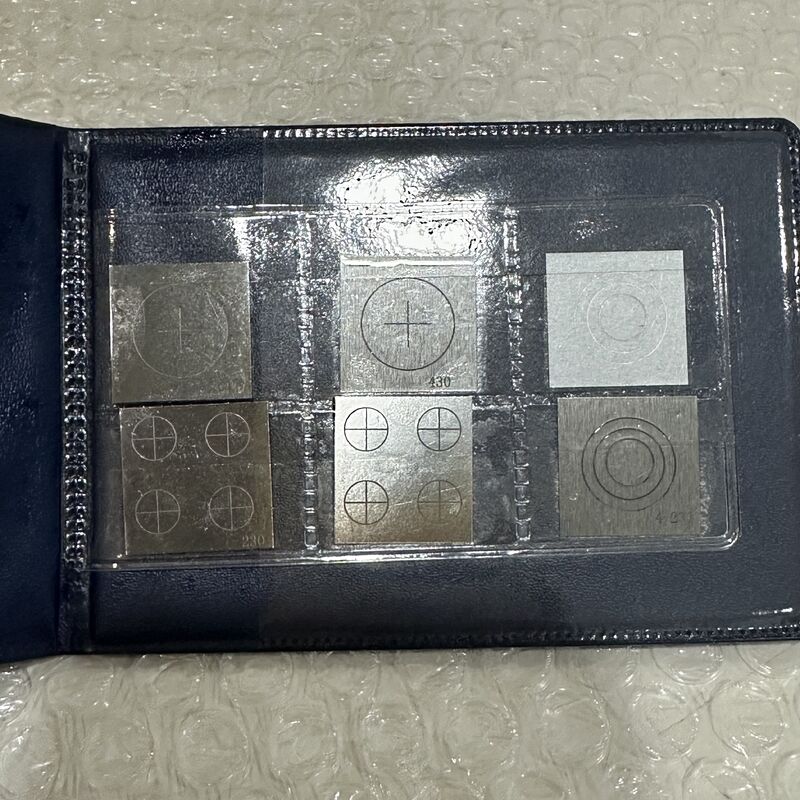

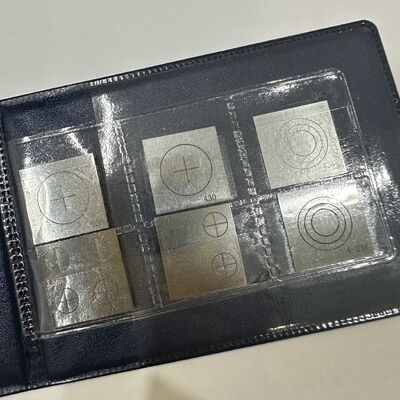

QQI Variabele Diepte Fout Shim Kwaliteitscontrole Indicatoren voor MPI Inspectie

Inspectiepunten

Voorwaarde, methode en vraag van de test

Kleur

Metalen oppervlakken zijn helder zilver, geen roest, geen krassen, geen corrosie enzovoort.

Eenvoud

Plaats het proefstuk op een kaal bord, volledig parallel. Geen rimpels. Geen barsten.

De grootte van het plaatje en het snijgroefje

De zijdelingse lengte van het proefstuk dat met milscale wordt getest, bedraagt 0,75 × 0,75 inch.

De gemiddelde dikte van proefstuk CX-230 is 0,002in.

Het kunstmatige defect-symbool o en het met een precisie-microscoop geteste symbool + zijn beide in het midden van het proefstuk aangebracht.

De diameter van het symbool is 0,507in, symbool ′′+ ′′ is 0,25in.

De dikte van het proefstuk CX-230 is 0,002in.

De groefdiepte is 0,0008in; de groefbreedte is 0,007in.

Kwaliteit

De fysische en chemische tests tonen aan dat het metaal is gemaakt van 1005 Steel Park elektromagnetische zuivere ijzeren plaat.

Het analytische resultaat van de grondstoffen is in overeenstemming met de regel van GB6985,

Inspectiepunten

Voorwaarde, methode en vraag van de test

Kleur

Metalen oppervlakken zijn helder zilver, geen roest, geen krassen, geen corrosie enzovoort.

Eenvoud

Plaats het proefstuk op een kaal bord, volledig parallel. Geen rimpels. Geen barsten.

De grootte van het plaatje en het snijgroefje

De zijdelingse lengte van het proefstuk getest door milscale is 0,75in × 0,75in. De gemiddelde dikte van het proefstuk CX-430 is 0,004in.Het kunstmatige defect-symbool o en het met een precisie-microscoop geteste symbool + zijn beide in het midden van het proefstuk geplaatst.De diameter van symbool vier is 0,507in, symbool + is 0,25in.

De dikte van het proefstuk CX-430 is 0,004in.de groefdiepte is 0,0012in,de

De groefbreedte is 0,007in.

Kwaliteit

De fysische en chemische tests tonen aan dat het metaal is gemaakt van 1005 Steel Park elektromagnetische zuivere ijzeren plaat.

Het analytische resultaat van de grondstoffen is in overeenstemming met de regel van GB6985,

Inspectiepunten

Voorwaarde, methode en vraag van de test

Kleur

Metalen oppervlakken zijn helder zilver, geen roest, geen krassen, geen corrosie enzovoort.

Eenvoud

Plaats het proefstuk op een kaal bord, volledig parallel. Geen rimpels. Geen barsten.

De grootte van het plaatje en het snijgroefje

De zijdelingse lengte van het proefstuk getest door milscale is 0,75in × 0,75in. de gemiddelde dikte van het proefstuk 3C2-234 is 0,002in.De kunstmatige afwijkingen die met de microscoop worden getest, bevinden zich allemaal in het midden van het proefstuk..

De diameter van de grote o is 0,507 inch.

Midden is 0,383 inch, klein is 0,258 inch,

Proefstuk 3C2-234, groot, dik:0.002in,

groefdiepte:0.0004in, groefbreedte:0.007in,

Midden­o°, dikte:0.002in, groovc diepte:

0.0006in, groefbreedte:0.007in, klein.

dikte:0.002in, groefdiepte:0.0008in,

groefbreedte:0.007in.

Kwaliteit

De fysische en chemische tests tonen aan dat het metaal is gemaakt van 1005 Steel Park elektromagnetische zuivere ijzeren plaat.

Het analytische resultaat van de grondstoffen is in overeenstemming met de regel van GB6985,
