FD219 Industriële B-scan & Video-opname Ultrasone Foutdetector voor Lassen & Smeedwerk NDT Inspectie

FD219 Industrial B Scan & Video Recording Ultrasonic Defect Detector voor Weld & Forging NDT Inspection

Inleiding

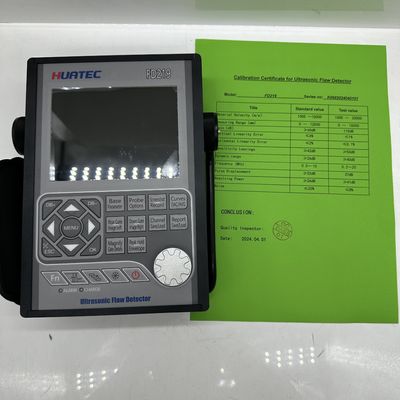

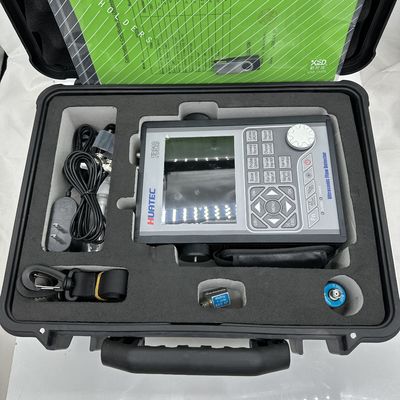

Deze HUATEC FD219 foutdetector is een draagbare digitale industriële ultrasone foutdetector die verschillende defecten (scheuren, insluitsels, poriën, enz.) kan detecteren, lokaliseren, evalueren en diagnosticeren.) snel in het werkstukHet kan zowel in het laboratorium als op de werkplaats worden gebruikt.metaalverwerkingHet wordt ook veel gebruikt bij online veiligheidsinspectie en levensduurbeoordeling op het gebied van lucht- en ruimtevaart.spoorwegvervoer, ketels en drukvaten, enz.

Het instrument kan op grote schaal worden gebruikt bij het opsporen en afmeten van verborgen scheuren, holtes, ontbindingen en soortgelijke discontinuïteiten in lassen, smeedstukken, billets, assen, assen, tanks en drukvaten, turbines,en structurele componenten.

Kenmerken

De kernhardware is ontworpen met ARM+FPGA, en de software maakt gebruik van een zeer betrouwbaar multitasking besturingssysteem, dat de functie, draagbaarheid,duurzaamheid en betrouwbaarheid van het instrument.

Dit instrument maakt gebruik van een master-slave menu en is ontworpen met sneltoetsen en een digitale draaiknop. Het instrument is licht en draagbaar en kan met één hand worden vastgehouden.

Display

Full-digitaal multi-kleurig TFT-LCD-scherm met hoge resolutie (640×480 pixels).

4 besturingsinterface-stijlen kunnen worden geselecteerd naargelang de omgeving.

Het LCD-scherm met een snelle 60 Hz-update, kan subtiele veranderingen in de golfvorm weergeven.

De LCD-helderheid kan vrij worden ingesteld.

In vorm.

De volledig aluminium metalen omhulsel is sterk en duurzaam en de elektromagnetische afscherming is zeer goed.

De 360 graden draaiende dempingsbeugel en de rubberen omhulsel zijn gemakkelijk te gebruiken.

Gehard glaspaneel, uiterst hard, slijtvast en krasvast

lScreenshot en PDF-foutdetectieverslag

Realtime screenshots van alle pagina's en foutdetectieverslagen, en bewaar ze als BMP-afbeeldingen op U-schijf, die als kleur- of grijschaalfoto's kunnen worden ingesteld.

Exporteer het foutdetectierapport als PDF-bestand en bewaar het op een U-schijf voor eenvoudig archiveren en afdrukken.

Alle inhoud van het PDF-bestand kan worden aangepast aan de behoeften van de gebruiker.

BMP-afbeeldingen en PDF-bestanden kunnen op een computer of mobiele telefoon worden bekeken.

- Ik ben ermee bezig.

Maximaal 15000 mm in staal; bereik selectief in vaste stappen of continu variabel. Geschikt voor gebruik op grote werkstukken en bij metingen met hoge resolutie.

Ik heb een pulser.

Pulsenergie kan worden gekozen uit 100V, 200V, 250V, 300V, 350V, 400V en 500V.

Pulsbreedte afstembaar van 0,1 μs tot 0,5 μs om de sondes met verschillende frequentie te matchen.

Impulsherhalingsfrequentie verstelbaar van 20 Hz tot 2 KHz.

Afdamping kan worden gekozen tussen 50Ω,150Ω,250Ω en 500Ω voor een optimale prestatie van de sonde

Probe-selectie: enkelkristalprobe, dubbelkristalprobe, speciale hoekprobe, penetrerende probe, klimprobe.

Ontvanger.

Monsterneming: 16-cijferige AD-omvormer bij de monsternamingssnelheid van 320 MHz

Rectificatie: Positieve halve golf, negatieve halve golf, volle golf en RF

Analoogbandbreedte: 0,2 MHz tot 20 MHz met selecteerbare frequentiebereiken (automatisch ingesteld door het instrument) om de sonde te matchen voor een optimale prestatie.

Verbetering: 0 dB tot 110 dB, instelbaar in selecteerbare stappen 0,1 dB, 2 dB, 6 dB.

Gates.

Twee volledig onafhankelijke poorten bieden een scala aan meetopties voor signaalhoogte of afstand met behulp van piektriggering.

De echo-naar-echo-modus maakt een nauwkeurige poortpositiëring mogelijk voor signalen die extreem dicht bij elkaar liggen.

Startpoort: variabele over het gehele weergegeven bereik

Doorgangbreedte: variabele van het begin tot het einde van het weergegeven bereik

Doorganghoogte: variabel van 0 tot 99% Volle schermhoogte

Alarm: drempel positief/negatief met LED-flits.

Herinneringen.

Het instrument heeft een ingebouwd geheugen met een grote capaciteit en gegevens en bestanden zullen niet verloren gaan als het instrument uitvalt.

Geheugen van 500 kanaalbestanden voor het opslaan van kalibratie-instellingen en sondeparameters.

Geheugen van 1000 golfrapportbestanden om A-Scan-golf en instellingen op te slaan.

Alle bestanden kunnen worden opgeslagen, teruggeroepen en gewist.

De kanaalinstellingen en rapportbestanden kunnen via de geheugenschijf worden geëxporteerd en de informatie kan ook in onbeperkte hoeveelheden via het USB-geheugen worden opgeslagen.

Video recorder

Video Recorder is handig in veel situaties, het is erg handig voor degenen die de sondeactiviteiten later willen analyseren.

Het instrument kan het testproces opnemen en opslaan als een videobestand, dat via het instrument of speciale software kan worden afgespeeld.en elk videobestand kan tot 5 minuten lang zijn.

Als u ervoor kiest om het videobestand op de geheugenschijf op te slaan, wordt het aantal en de duur van het videobestand niet beperkt.

Het opnemen en herhalen van het testproces biedt een groot gemak voor toekomstige studie en analyse van de detectie van fouten.

Video-afspelen ondersteunt pauze, snel vooruit, snel terugspoelen en stopfuncties.

Functies

• Automatische kalibratie: Automatische kalibratie van proefstof nulverschuiving, proefstofhoek (K-waarde) en materiaal snelheid.
• Flaw Locating: Live display Sound-path, Projection (oppervlakte afstand), Diepte, Amplitude,
• Defect sizing: Automatische defect sizing met behulp van AVG of DAC, snelheid van het melden van defect aanvaarding of afwijzing.
• Digitale aflezing en triggerfunctie: dikte/diepte kan in digitale aflezing worden weergegeven wanneer een normale sonde wordt gebruikt en oppervlakteafstand en diepte worden rechtstreeks weergegeven wanneer een hoeksonde wordt gebruikt.
• DAC/AVG:De curve wordt automatisch gegenereerd en de bemonsteringspunten kunnen worden gecompenseerd en gecorrigeerd.,Het kan de AVG-curve van elk diafragma weergeven.
• AWS D1.1De keuze voor deze norm kan handmatige berekeningen verminderen en de detectie-efficiëntie verbeteren.
• Gekrompen oppervlak correctie functie.
• Functie Crack Height Measure.
• Doorgang Vergroting: verspreiding van het poortbereik over de gehele schermbreedte.
• Video-opname en afspelen.
• Automatische winstfunctie
• Envelope: gelijktijdig weergeven van live A-scan bij 60 Hz updatefrequentie en envelope van A-scan weergeven
• Peak Hold: vergelijk bevroren piekgolfvormen met live A-scans om testresultaten gemakkelijk te interpreteren.
• Piekmarkering: het vastleggen en markeren van de piek in realtime
• Echokodering: weergeven van 1 tot 9 echokoppelingen in verschillende kleuren, gebruikt voor het analyseren van de foutpositie.
• Een Scan Freeze: De display freeze bevat gegevens over de golfvorm en de testafstand.
• B Scan display functie. Intuïtief weergeven van de vorm van het werkstuk en het detectieresultaat is intuïtiever.

Echttijdklok

De horloge blijft de tijd volgen.

Communicatie

Twee hoge snelheid USB2.0 poorten. Twee USB-modes kunnen worden geselecteerd: U-DISK en U-BRIDGE.Screenshot foto's en opgenomen films kunnen worden opgeslagen op U-DISKIn de U-BRIDGE-modus wisselt het instrument gegevens uit met DataPro Software.

Batterij

Ingebouwde lithium-ion batterij met grote capaciteit en hoge prestaties.

De continue werktijd meer dan 12 uur, typische oplaadtijd 4-6 uur.

Gordel

Met behulp van de roterende knop worden de aanpassingen eenvoudig en snel gemaakt.

Software-upgrade

De software kan gemakkelijk worden geüpgraded via U-DISK. De upgrade zal geen schade aan de machine veroorzaken.

Specificaties

• Meetbereik: 0 tot 15000 mm bij snelheid van staal
• Herhalingspuls Frequentie varieert van 20 Hz tot 2000 Hz
• Materiaal snelheid: 1000 tot 20000 m/s
• Herhalingspuls Frequentie varieert van 20 Hz tot 2000 Hz
• Dynamisch bereik: meer dan 40 dB
• Stelsellineariteit: horizontaal: +/- 0,2% FSW,
• Verticaal: 0,25% FSH, versterker nauwkeurigheid +/-1 dB.
• Resolutievermogen: meer dan 40 dB
• Gevoeligheid Overblijfselen: meer dan 50dB ((diep 200mmF2 platbodemgat)
• Afwijzing: 0 tot 80% van de volledige schermhoogte
• Geluid: minder dan 10%
• Poortmonitors: twee onafhankelijke poorten die over het gehele veegbereik kunnen worden bestuurd
• Gewin: maximaal 110 dB bij selecteerbare resolutie 0.1, 1.0, 2.0, 6,0 dB.
• Bandbreedte (versterkerbandbreedte): 0,2 tot 20 MHz
• Impulsverschuiving: meer dan 32 dB
• Displayvertraging: -20 tot 3400 μs
• Probe Delay/Zero Offset: 0 tot 99,99 μs
• Testmodi: pulsecho, dubbel element en doorstroming
• Pulser: afstembaar golfpulser
• Impulsenergie: 100V, 200V, 250V, 300V, 500V selecteerbaar
• Rectificatie: positieve halve golf, negatieve halve golf, volle golf, RF
• Eenheden: inch of millimeter
• Transducerverbindingen: BNC of LEMO
• Stroombehoefte: wisselstroom 100-240 VAC, 50-60 Hz
• Operatietemperatuur: -10°C tot 50°C, opslagtemperatuur: -30°C tot 50°C
