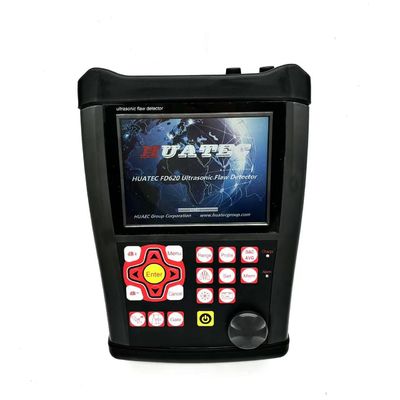

FD620 Draagbare Ultrasone Foutdetector IP65 met DAC AVG Kleuren B-Scan & Mobiele APP Rapport
★ Probe-kalibratie, curve-creatie en andere bewerkingen worden in het hele proces via dialoogvensters aangegeven, u hoeft de handleiding niet te lezen
★ Alle benodigde tools inbegrepen: DAC, AVG, kleurenbscan, AWS, etc.
★ Pulsherhalingsfrequentie: 30-3000Hz, nauwkeurige aanpassing, snelle scanning, nooit gemiste detectie
★ Hoge signaal-ruisverhouding, duidelijke en stabiele echo, anti-ruis ontwerp, perfect voor zware werkomstandigheden
★ 10-bits AD, snelle sampling leidt tot een beter echogram met alle details. Gevoelig en kan zelfs kleine fouten detecteren
★ Kristalhelder kleurendisplay. Gebruiksvriendelijke interface maakt de bediening veel eenvoudiger.
★ Snelle realtime foutdetectie video-opname. Onbeperkte USB-gegevensopslag.
★ Bluetooth-verbinding, de mobiele APP genereert ter plaatse foutdetectierapporten en maakt afdrukken mogelijk
★ IP65-standaard. Legering + silicagel behuizing, water- en stofdicht, solide en gaat eeuwig mee. Dampingsteun zorgt ervoor dat het in elke hoek staat.
★ Batterij gaat 15 uur mee op één lading. Elke batterij heeft een eigen laadregeling, dus met twee batterijen kan het de klok rond werken.
Specificaties
| Bereik |
0-25000 mm, bij staalsnelheid
|
| Materiaalsnelheid |
100～20000m/s
|
| Pulsherhalingsfrequentie |
30-3000Hz
|
| Dynamisch bereik |
≥38dB
|
| Lineariteit |
Horizontaal: +/-0.2% FSW,
Verticaal: 2.5% FSH, Versterker Nauwkeurigheid +/-1 dB
|
| Oplossend vermogen |
>40dB (5P14)
|
| Gevoeligheid Restanten |
>62dB
|
| Afwijzing (onderdrukking) |
0 tot 80% van de volledige schermhoogte
|
| Groot geheugen |
1000 A-grafieken, 500 onafhankelijke instellingen, elk criterium kan vrij worden ingevoerd, we kunnen ter plaatse werken zonder testblok
|
| Testmodi |
Puls-echo, dubbel element en doorstraling
|
| Probetypes |
Enkele rechte, enkele hoek, dubbele rechte, dubbele hoek, door, kruipende, oppervlakte
|
| Poortmonitors |
Twee onafhankelijke poorten regelbaar over het gehele sweepbereik
|
| Eenheden |
Inch of millimeter
|
| Stroomvereisten |
Wisselstroomnet 100-240 VAC, 50-60 Hz
|
| Displayvertraging |
-20 tot 3400 μs
|
| Probevertraging/Nulverschuiving |
0 tot 99.99μs
|
| Voeding |
Interne oplaadbare Li-ion batterijpakket met een nominale spanning van 7.2V bij 8000 mAh
15 uur nominale werktijd afhankelijk van de schermhelderheid
4 uur typische oplaadtijd
|
| H×B×D(mm) |
260×175×60 (mm)
|
| Bedrijfstemperatuur |
-10℃ tot 50℃
|
| Opslagtemperatuur |
-30℃ tot 50℃
|
| Pulsenergie |
200V, 300V, 400V, 500V selecteerbaar
|
| Gelijkrichting |
Positieve halve golf, negatieve halve golf, volledige golf, RF-systeem
|
| Bandbreedte (versterker banddoorlaat) |
0.2 tot 20 MHz
|
| Poortmonitors |
Twee onafhankelijke poorten regelbaar over het gehele sweepbereik
|
| Gevoeligheid |
120 dB max in selecteerbare resolutie 0.1, 1.0, 2.0, 6.0 dB
|
| Transducerverbindingen |
BNC of LEMO
|
Functies
Geautomatiseerde weergave van nauwkeurige foutlocatie (diepte d, niveau p, afstand s, amplitude, sz dB, φ).
Foutafmeting: Automatische foutafmeting met AVG/AVG of DAC, versnelt de rapportage van defectacceptatie of -afwijzing.
Geautomatiseerde kalibratie van transducer nulpunt, hoeken, voorkant en materiaalsnelheid.
Handig om DAC en AVG te maken en te gebruiken om de echo te evalueren, de curve kan worden aangepast en gecompenseerd.
Door geheugenschijf aan te sluiten, kan het apparaat onbeperkt geheugen krijgen.
Automatische video-opname van het testproces en afspelen; gebruik U-schijf, de lengte van de video is onbeperkt.
Kleur B-scan.
Er zijn 13 ingebouwde internationale normen in het apparaat.
Bluetooth-verbinding met mobiel apparaat om ter plaatse detectierapporten te genereren en af te drukken. AWS D1.1.
Functie voor correctie van gebogen oppervlakken.
Functie voor meting van scheurhoogte.
Vergroot poort: Spreiding van het poortbereik over de volledige schermbreedte.
Automatische gain-functie.
Envelope: Gelijktijdige weergave van live A-scan met een updatefrequentie van 60 Hz en de envelope van de A-scan weergave.
Peak Hold: Vergelijk bevroren piek-golfvormen met live A-scans om testresultaten eenvoudig te interpreteren.
Scan Freeze: Display freeze houdt golfvorm- en geluidspadgegevens vast.
Alarm: Piep en LED.
Real Time Clock.
Vul echo.
Vangst markering.
Echo kleur binnen de poort.

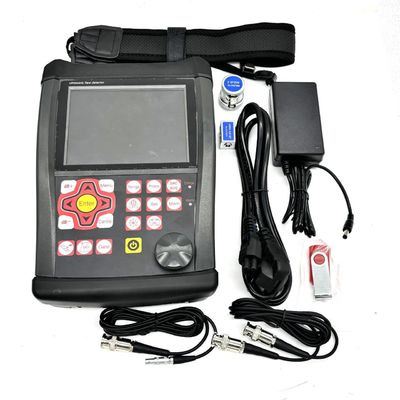

Standaardpakket
Draagbare Ultrasone Foutdetector FD620 1
Rechte straal transducer (4 MHz, Φ10) 1
Hoekstraal transducer (4 MHz, 8 mm×9 mm, 60°) 1
Verbindingskabel voor de transducer (BNC-LEMO 00, of optioneel LEMO 01-LEMO 00) 1
Oplaadbare Li-Ion batterijpakket, 8 ampère uur 1
Voeding/oplader unit 1
Handleiding in het Engels 1
App Software 1
Riem 1
