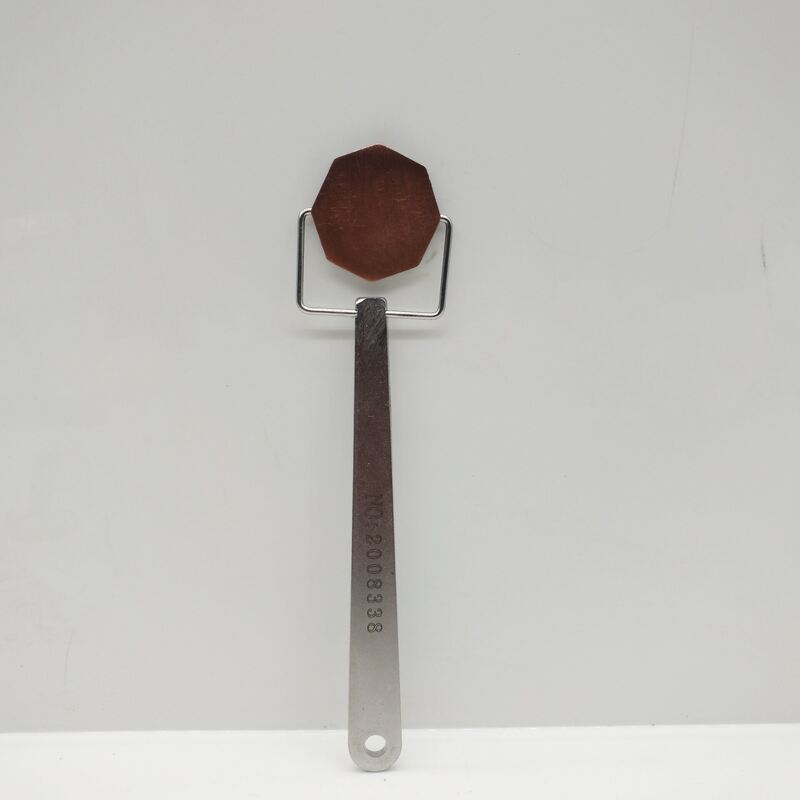

Magnaflux Pie Field Indicator Magnetische deeltjesinspectie-instrument

Magnaflux Pie Field Indicator Magnetische deeltjesinspectie-instrument

Overzicht

De pie-meter is een instrument voor het snel controleren van de richting van de magnetische stroom op een oppervlak.met een sterrenpatroon van discontinuïteiten van niet-ferronenDe acht lineaire discontinuïteiten geven aanwijzingen in alle richtingen.De pie-meter kan in elke hoek worden gehouden en geeft aanwijzingen loodrecht op de richting van de magnetische stroom- Niet- ijzeren handvat met pivot.

Instructies

Plaats de cirkelmeter zo vlak mogelijk op het testoppervlak met de zichtbare cirkelonderdelen naar beneden gericht.Indicatoren zullen zich vormen langs lijnen die de richting van de magnetische stroom kruisen. Aanwijzingen loodrecht op de magnetische stroom zullen sterker en beter gedefinieerd zijn dan aanwijzingen in een hoek.De pie-meter geeft geen sterkte van het magnetisch veld.
