XXG-2005 Mini-frequentieconversie Draagbare röntgenfoutdetector voor NDT-lastests
Functionele kenmerken:
De röntgenfoutdetector uit de HUATEC XXG-serie, geproduceerd door ons bedrijf, HUATEC Group Corporation,die pulstechnieken met variabele frequentie en constante frequentie toepassen. De XXG/XXQseriecontrollers hebben een nieuwe structuur, perfecte prestaties en handigom enz. karakters te dragen. Het is gebaseerd op een microcomputerbesturingssysteem en een modulaire structuur, waardoor de integrale machine betere stabiliteit en betrouwbaarheid verkrijgt. Voor het gemakvan klanten biedt de machine ook de functie van veroudering, waardoor de levensduur wordt verlengd. Onze generator maakt gebruik van gasisolatie, geforceerde luchtkoeling en geaarde anode, enheeft uitstekende eigenschappen van klein volume en lichtgewicht. De producten zijn op grote schaal gebruikt voor niet-destructieve testen in de ruimtevaartindustrie, lastechnische industrie,scheepsbouwindustrie, ketelpijpindustrie, petrochemische industrie, vliegtuigbouw, onderhoudsindustrie, auto-industrie, defensie-industrie, enz.
Belangrijkste technische parameters
|
TYPE
ITEM
|
XXG2005
|
|
Maximale penetratiedikte Staal (A3)
|
30 mm
|
|
Brandpuntsafstand
|
600 mm
|
|
Blootstellingstijd
|
5min
|
|
Filmtype
|
Agfa D7
|
Dubbele loodfolie Intensiveringsscherm
|
0,03
|
|
Verwijdering van donkere kamers
|
20±2℃
|
|
Ontwikkeling
|
5 minuten
|
|
Zwartheid
|
1.5
|
|
Invoer
|
Spanning (V)
|
220V±10% 50-60 Hz
|
|
Capaciteit (KVA)
|
2.0
|
|
Uitvoer
|
Buisspanning (KVP)
|
100-200Kv
|
|
Buisstroom (mA)
|
5
|
|
Stabiliteit
|
±1%
|
|
Röntgenstraal
Buis
|
Focus mm2
|
1,5×1,5
|
|
Stralingshoek
|
40±5°
|
|
Gevoeligheid
|
k≤1,8%
|
|
Bedrijfsmodus
|
Intermitterende werking,RDe tijd die nodig is om af te koelen is 1:1
|
|
Röntgenfoto
Controleur
|
Dimensie
|
270×270×140
|
|
Gewicht
|
7,5 kg
|
|
Circuitstructuur
|
Microcomputerbesturing, modulaire structuur, stemprompt
|
|

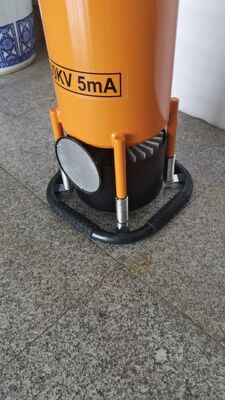

Röntgenstraal
Generator
|
Koeling
|
Forceer luchtkoeling
|
|
Isolatie
|
SF6-gasisolatie
|
|
Werkdruk
|
0,35 MPa-0,45 MPa
|
|
Dimensie
|
230×230×540
|
|
Gewicht (kg)
|
15 kg
|
|
Werktemperatuur
|
-10℃―+40℃
|
Functies:
◆Lichtgewicht generator is 15 kg, controller is 7,5 kg.
◆Goedkeuring van microcomputercontrole enmodulaire structuur, met sterkeanti-interferentievermogen enhoge automatiseringEnbetrouwbare prestaties.
◆Parameterinstelling, werkproces en probleemindicatie worden weergegeven op het LED-scherm.
◆Onafhankelijke verouderingssleutel is ontworpen voor veroudering van de machinehandig.
◆RDe tijd die nodig is om af te koelen is 1:1.
◆De controller kan het type röntgengenerator automatisch herkennen.
◆Het water- en stofdichte kleurenpaneel en het digitale geluidstoetsenbord worden geïntroduceerd, zodat belichtingsparameters snel en nauwkeurig kunnen worden geselecteerd.
◆Zorg voor veiligheid bij het gebruik van het instrument; het is geïnstalleerd met overspanning, onderspanning,
overstroom-, onderstroom- en overtemperatuurbeveiligingsapparaat.
◆Een uniekveiligheidsslot isontworpendie de operator beschermen tegen schade door straling.
◆Door het bredere bereik van de KV-waarde over te nemen en het moeilijkheidsprobleem van een kort radiografisch bereik op te lossen.
◆Belichtingsvertragingsfunctie ------tDe vertragingstijd kan op minder dan 10 minuten worden ingesteld om de operator veilig te houden van de werkplek.
◆Match met verschillende generatoren en functioneer betrouwbaar.
◆Het aantal blootstellingen kan worden geaccumuleerd.
(Nadat het apparaat gereed is, maar daarvoordruk op de "ON"-toets, u kunt driemaal op de "A"-toets (vertragingstoets) drukken om het aantal belichtingen te controleren, en pDruk op een willekeurige toets om terug te keren.)
◆Wmet de uitlaat van de straalwaarschuwingslamp endraadaansluitklem vandeur-machine-vergrendeling.
(Deur-machine-vergrendeling: wanneer de hoofddeur opengaat, schakelt het instrument de hoogspanning automatisch uit om de operator te beschermen)

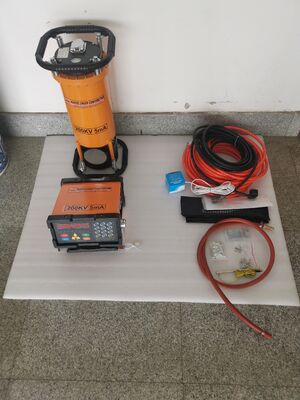

Standaard levering
|
Directionele keramische röntgenbuis
|
1 stuks
|
|
|
Generator
|
1 Instellen
|
|
|
Hoogspanning verbindt kabel
|
1 stuks
|
25 meter
|
|
Controleur
|
1 Instellen
|
|
|
Stroomkabel
|
1 stuks
|
10 meter
|
|
Aardingskabel
|
1 stuks
|
5 meter
|
|
Accessoires
|
1 Instellen
|
|
|
(Inclusief: alarmlamp, 1 stuks; loden letter, 1 doos; Film dark cassettes 5 stuks; versterkingsscherm 5 stuks; Draadpenetrameter (IQI) 1 set; zekering 1 stuks)
|
Optionele accessoires:
Testplatform, IQI/draadpenetrameter, loden letter/cijfers, loden tape, cassette, loden scherm, persoonlijke dosismeter, filmviewer, densitometer, filmontwikkelaar, donkere kamerlicht, RT-kalibratieblok etc.
